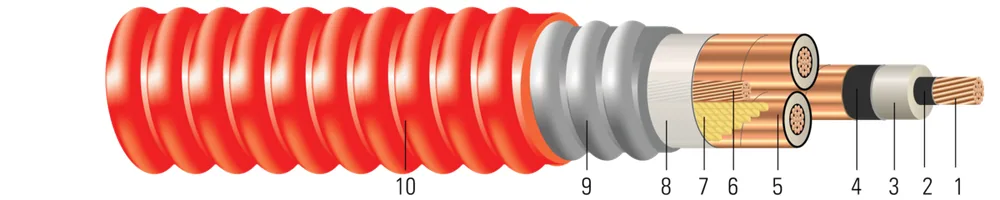

500-37 3 CONDUCTORES CU 175 NL-EPR T/S 1X1 CU GW AIA ROJO CUBIERTA PVC 15KV 100% UL
- Núm. Southwire
- 55692899
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
Los cables 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.
Especificaciones
| Tamaño Cond. | 500 KCMIL500 KCMIL |
|---|---|
| Hebras del Conductor | 3737 |
| Diámetro Sobre Conductor | 0.789 inch2.00 cm |
| Diámetro Sobre Aislamiento | 1.162 inch2.95 cm |
| Espesor del Aislamiento | 175 mils4.45 mm |
| Diámetro Sobre Blindaje | 1.222 inch3.10 cm |
| Tamaño de Tierra | 1x11x1 |
| Diámetro Sobre Armadura | 3.011 inch7.65 cm |
| Espesor de Cubierta | 85 mils2.16 mm |
| D.E. Aprox. | 3.181 inch8.08 cm |
| Peso Aprox. | 7800 lbs/1000'11608 kgs/km |
| Tensión de Jalado Máximo | 12000 lbs5443.10 kg |
| Radio de Curvatura Mín. | 22.2 inch56.39 cm |
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
