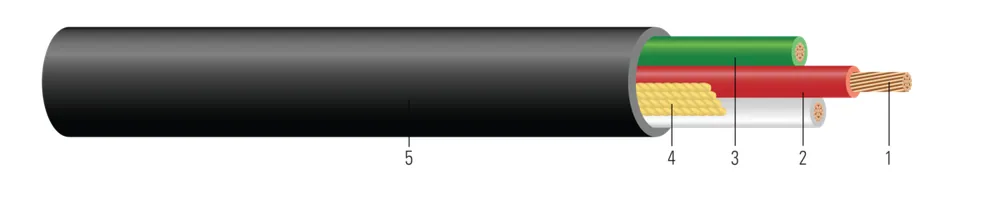

CU 600V Aislamiento XLPE Chaqueta PVC XHHW-2 con Tierra Verde. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45108
Cable de control Tipo TC-ER de 600 voltios, conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2, chaqueta de policloruro de vinilo (PVC) con 1 conductor de tierra de cobre aislado verde.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 AWG10 AWG | 22 | 77 | 300.76 | 451.14 | 0.4761.21 | 97144 | 168250 | 1.0401.55 | 1.2531.86 | 1.94.83 | 3535 | 4040 | 58805199 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 10 AWG (2) | |||||
| 58805199 | 10-7 2 CONDUCTORES CU XHHW/PVC CAFÉ/GRIS 1x10 GG TIPO TC-ER 1000V NEGRO 10-7 2/C CU XHHW/PVC BROWN/GRAY 1x10 GG TYPE TC-ER 1000V BLACK | 10 AWG 2C 7 STR | CAFÉ/GRIS | CARRETE CORTE A LA MEDIDA | |
| 58914099 | 10-7 2/C CU XHHW/PVC ROJO/BLANCO 1x10 GG TIPO TC-ER 1000V NEGRO 10-7 2/C CU XHHW/PVC RED/WHITE 1x10 GG TYPE TC-ER 1000V BLACK | 10 AWG 2C 7 STR | ROJO/BLANCO | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de control tipo TC-ER 600 Volt de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canalizaciones, charolas, enterramiento directo, soporte aéreo por un cable mensajero, y donde se deseen propiedades eléctricas superiores. Estos cables pueden operar continuamente a la temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos Clase I, II, y III, División 2 conforme al Artículo 501 y 502 del NEC. Las construcciones con 3 conductores están listadas para recorridos expuestos (TC-ER) conforme al NEC 336.10.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- VW-1 (Vertical-Wire) Flame Test
