CU 600V Aislamiento XLPE Chaqueta PVC ARMOR-X® XHHW-2 Cable de Control. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45227

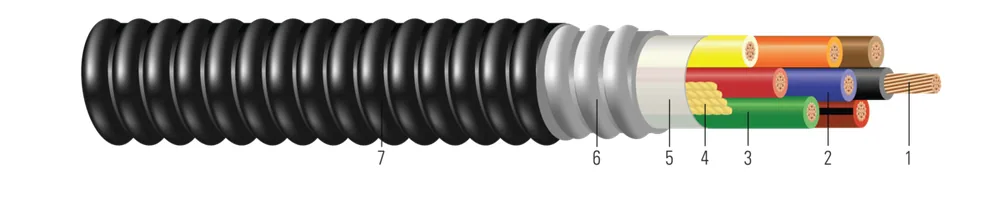

Tipo MC-HL Cable de Control 600 Voltios Conductores de Cobre, Aislamiento de Polietileno Reticulado (XLPE) XHHW-2 Armadura Corrugada Soldada Continua ARMOR-X®, Cubierta de Cloruro de Polivinilo (PVC) con 1 Tierra de CU Aislada Verde
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (29) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 22 | 77 | 300.76 | 0.4801.22 | 501.27 | 0.5861.49 | 3857 | 165246 | 2.6313.92 | 3.1704.72 | 4.110.41 | 2020 | 2525 | 55489489 |
| 14 AWG14 AWG | 44 | 77 | 300.76 | 0.6501.65 | 501.27 | 0.6761.72 | 6495 | 214318 | 2.6313.92 | 3.1704.72 | 4.711.94 | 1616 | 2020 | 58928999 |
| 14 AWG14 AWG | 66 | 77 | 300.76 | 0.6501.65 | 501.27 | 0.7561.92 | 89132 | 267397 | 2.6313.92 | 3.1704.72 | 5.313.46 | 1616 | 2020 | 55060799 |
| 14 AWG14 AWG | 77 | 77 | 300.76 | 0.6501.65 | 501.27 | 0.7561.92 | 89132 | 248369 | 2.6313.92 | 3.1704.72 | 5.313.46 | 1616 | 2020 | 58645099 |
| 14 AWG14 AWG | 88 | 77 | 300.76 | 0.7001.78 | 501.27 | 0.8062.05 | 114170 | 318473 | 2.6313.92 | 3.1704.72 | 5.614.22 | 1414 | 1717 | 55060999 |
| 14 AWG14 AWG | 99 | 77 | 300.76 | 0.7902.01 | 501.27 | 0.8962.28 | 127189 | 352524 | 2.6313.92 | 3.1704.72 | 6.316.00 | 1414 | 1717 | 89061189 |
| 14 AWG14 AWG | 1111 | 77 | 300.76 | 0.4801.22 | 501.27 | 0.8962.28 | 153228 | 388577 | 2.6313.92 | 3.1704.72 | 6.215.75 | 1010 | 1212 | 55061499 |
| 14 AWG14 AWG | 1212 | 77 | 300.76 | 0.7902.01 | 501.27 | 0.8962.28 | 153228 | 387576 | 2.6313.92 | 3.1704.72 | 6.316.00 | 1010 | 1212 | 89058589 |
| 14 AWG14 AWG | 1818 | 77 | 300.76 | 0.9202.34 | 501.27 | 1.0262.61 | 242360 | 540804 | 2.6313.92 | 3.1704.72 | 7.218.29 | 1010 | 1212 | 55061599 |
| 14 AWG14 AWG | 3636 | 77 | 300.76 | 0.9432.40 | 501.27 | 1.0432.65 | 472702 | 7931180 | 2.6313.92 | 3.1704.72 | 4.110.41 | 88 | 1010 | 55061799 |
| 12 AWG12 AWG | 22 | 77 | 300.76 | 0.5301.35 | 501.27 | 0.6361.62 | 6191 | 193287 | 1.6622.47 | 2.0022.98 | 4.511.43 | 2525 | 3030 | 55081099 |
| 12 AWG12 AWG | 33 | 77 | 300.76 | 0.6101.55 | 501.27 | 0.7161.82 | 81121 | 236351 | 1.6622.47 | 2.0022.98 | 5.012.70 | 2525 | 3030 | 56879599 |
| 12 AWG12 AWG | 44 | 77 | 300.76 | 0.6501.65 | 501.27 | 0.7561.92 | 102152 | 272405 | 1.6622.47 | 2.0022.98 | 5.313.46 | 2020 | 2424 | 56879699 |
| 12 AWG12 AWG | 55 | 77 | 300.76 | 0.7001.78 | 501.27 | 0.8062.05 | 121180 | 313466 | 1.6622.47 | 2.0022.98 | 5.614.22 | 2020 | 2424 | 55061099 |
| 12 AWG12 AWG | 66 | 77 | 300.76 | 0.7001.78 | 501.27 | 0.8062.05 | 141210 | 336500 | 1.6622.47 | 2.0022.98 | 5.614.22 | 2020 | 2424 | 55061199 |
| 12 AWG12 AWG | 77 | 77 | 300.76 | 0.7001.78 | 501.27 | 0.8062.05 | 142211 | 337502 | 1.6622.47 | 2.0022.98 | 5.614.22 | 2020 | 2424 | 89059299 |
| 12 AWG12 AWG | 88 | 77 | 300.76 | 0.7902.01 | 501.27 | 0.8962.28 | 182271 | 409609 | 1.6622.47 | 2.0022.98 | 6.316.00 | 1717 | 2121 | 55061899 |
| 12 AWG12 AWG | 1111 | 77 | 300.76 | 0.9202.34 | 501.27 | 1.0262.61 | 243362 | 516768 | 1.6622.47 | 2.0022.98 | 7.218.29 | 1212 | 1515 | 55061999 |
| 12 AWG12 AWG | 1212 | 77 | 300.76 | 0.9202.34 | 501.27 | 1.0262.61 | 263391 | 543808 | 1.6622.47 | 2.0022.98 | 7.218.29 | 1212 | 1515 | 58418999 |
| 12 AWG12 AWG | 1818 | 77 | 300.76 | 1.0202.59 | 501.27 | 1.1262.86 | 385573 | 7221074 | 1.6622.47 | 2.0022.98 | 7.920.07 | 1212 | 1515 | 55062099 |
| 10 AWG10 AWG | 22 | 77 | 300.76 | 0.6501.65 | 501.27 | 0.7561.92 | 97144 | 268399 | 1.0401.55 | 1.2531.86 | 5.313.46 | 3535 | 4040 | 95432199 |
| 10 AWG10 AWG | 55 | 77 | 300.76 | 0.7902.01 | 501.27 | 0.8962.28 | 193287 | 411612 | 1.0401.55 | 1.2531.86 | 6.316.00 | 2828 | 3232 | 55061299 |
| 10 AWG10 AWG | 66 | 77 | 300.76 | 0.7902.01 | 501.27 | 0.8962.28 | 225335 | 450670 | 1.0401.55 | 1.2531.86 | 6.316.00 | 2828 | 3232 | 55061399 |
| 10 AWG10 AWG | 88 | 77 | 300.76 | 0.9202.34 | 501.27 | 1.0262.61 | 289430 | 564839 | 1.0401.55 | 1.2531.86 | 7.218.29 | 2424 | 2828 | 55062299 |
| 10 AWG10 AWG | 1111 | 77 | 300.76 | 1.0202.59 | 501.27 | 1.1262.86 | 386574 | 6991040 | 1.0401.55 | 1.2531.86 | 7.920.07 | 1717 | 2020 | 55062399 |
Números de parte en esta familia (29)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 2 conductores (3) | |||||
| 55489499 | 14-7 2 CONDUCTORES CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL 600V CUBIERTA PVC NEGRO 14-7 2/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL 600V BLACK PVC JACKET | 14 AWG 2C 7 STR | 1-UNO/VERDE/2-DOS | CARRETE CORTE A LA MEDIDA | |
| 55489489 | 14-7 2/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL 600V NEGRO PVC JACKET 5000 FT 14-7 2/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL 600V BLACK PVC JACKET 5000 FT | 14 AWG 2C 7 STR | 1-UNO/VERDE/2-DOS | CARRETE DE 5000 FT | |
| 56891299 | 14-7 2 CONDUCTORES CPRESS CU XHHW-2 1X#14 GG ARMOR-XTRA MC-HL CSA RA90-HL IEC 600V CUBIERTA PVC NEGRA 14-7 2/C CPRESS CU XHHW-2 1X#14 GG ARMOR-XTRA MC-HL CSA RA90-HL IEC 600V BLACK PVC JACKET | 14 AWG 2C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/VERDE | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 4 conductores (1) | |||||
| 58928999 | 14-7 4/C CPRESS CU XHHW-2 1X#14 GG ARMOR-XTRA MC-HL CSA RA90-HL 600V NEGRO PVC JACKET 14-7 4/C CPRESS CU XHHW-2 1X#14 GG ARMOR-XTRA MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 14 AWG 4C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 6 conductores (1) | |||||
| 55060799 | 14-7 6 CONDUCTORES CPRESS CU XHHW-2 1X#14 GG ARMOR-XTRA MC-HL CSA RA90-HL 600V NEGRO PVC JACKET 14-7 6/C CPRESS CU XHHW-2 1X#14 GG ARMOR-XTRA MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 14 AWG 6C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/AMARILLO-5-CINCO/VERDE/CAFÉ-6-SEIS | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 7 conductores (1) | |||||
| 58645099 | 14-7 7/C CPRESS CU XHHW-2 1X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VNEGRO CUBIERTA PVC 14-7 7/C CPRESS CU XHHW-2 1X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 8 conductores (1) | |||||
| 55060999 | 14-7 8 CONDUCTORES CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA NEGRA PVC 14-7 8/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACKPVC JACKET | 14 AWG 8C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/VERDE/AZUL-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 9 conductores (2) | |||||
| 89061199 | 14-7 9/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL 600V NEGRO CUBIERTA PVC 14-7 9/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL 600V BLACK PVC JACKET | 14 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO/AZUL/NARANJA/VERDE | CARRETE CORTE A LA MEDIDA | |
| 89061189 | 14-7 9/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL 600V CUBIERTA PVC NEGRA 5000 FT 14-7 9/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL 600V BLACK PVC JACKET 5000 FT | 14 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO/AZUL/NARANJA/VERDE | CARRETE DE 5000 FT | |
| 14 AWG · 11 conductores (1) | |||||
| 55061499 | 14-7 11 CONDUCTORES CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 14-7 11/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 14 AWG 11C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/VERDE/CAFÉ-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 12 conductores (2) | |||||
| 89058599 | 14-7 12/C CPRESS CU XHHW-2 ARMOR-X MC 600V NEGRO CUBIERTA PVC 14-7 12/C CPRESS CU XHHW-2 ARMOR-X MC 600V BLACK PVC JACKET | 14 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 89058589 | 14-7 12 CONDUCTORES CPRESS CU XHHW-2 ARMOR-X MC 600V NEGRO CUBIERTA PVC 5000 FT 14-7 12/C CPRESS CU XHHW-2 ARMOR-X MC 600V BLACK PVC JACKET 5000 FT | 14 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 5000 FT | |
| 14 AWG · 18 conductores (1) | |||||
| 55061599 | 14-7 18 CONDUCTORES CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 14-7 18/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 14 AWG 18C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO STRIPE/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO/VERDE/ROJO-AZUL STRIPE | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 36 conductores (1) | |||||
| 55061799 | 14-7 36 CONDUCTORES CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 14-7 36/C CPRESS CU XHHW-2 1X#14 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 14 AWG 36C 7S | /AMARILLO-AZUL STRIPE/CAFÉ-AZUL STRIPE/NEGRO-NARANJA STRIPE/ROJO-NARANJA STRIPE/AZUL-NARANJA STRIPE/AMARILLO-NARANJA STRIPE/CAFÉ-NARANJA STRIPE/NEGRO-AMARILLO STRIPE/ROJO-AMARILLO STRIPE/AZUL-AMARILLO STRIPE/NARANJA-AMARILLO STRIPE/CAFÉ-AMARILLO STRIPE/NEGRO-CAFÉ STRIPE/ROJO-CAFÉ STRIPE/AZUL-CAF | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 2 conductores (1) | |||||
| 55081099 | 12-7 2/C CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 12-7 2/C CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 12 AWG 2C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/VERDE | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 3 conductores (1) | |||||
| 56879599 | 12-7 3 CONDUCTORES CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL CSA RA90-HL IEC 600V CUBIERTA PVC NEGRA 12-7 3/C CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL CSA RA90-HL IEC 600V BLACK PVC JACKET | 12 AWG 3C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/VERDE | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 4 conductores (1) | |||||
| 56879699 | 12-7 4 CONDUCTORES CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL CSA RA90-HL IEC 600V CUBIERTA PVC NEGRA 12-7 4/C CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL CSA RA90-HL IEC 600V BLACK PVC JACKET | 12 AWG 4C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 5 conductores (1) | |||||
| 55061099 | 12-7 5 CONDUCTORES CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL CSA RA90-HL 600V NEGRO PVC JACKET 12-7 5/C CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 12 AWG 5C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/VERDE/AMARILLO-5-CINCO | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 6 conductores (1) | |||||
| 55061199 | 12-7 6 CONDUCTORES CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL CSA RA90-HL 600V NEGRO PVC JACKET 12-7 6/C CPRESS CU XHHW-2 1X#12 GG ARMOR-XTRA MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 12 AWG 6C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/AMARILLO-5-CINCO/VERDE/CAFÉ-6-SEIS | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 7 conductores (1) | |||||
| 89059299 | 12 AWG 7 CONDUCTORES 7/C CPRESS CU XHHW-2 ARMOR-X MC 600V CUBIERTA PVC NEGRO 0 FT 12-7 7/C CPRESS CU XHHW-2 ARMOR-X MC 600V BLACK PVC JACKET 0 FT | 12 AWG 7C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/AMARILLO-5-CINCO/CAFÉ-6-SEIS/ROJO-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 8 conductores (1) | |||||
| 55061899 | 12-7 8 CONDUCTORES CPRESS CU XHHW-2 1X#12 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA NEGRA PVC 12-7 8/C CPRESS CU XHHW-2 1X#12 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACKPVC JACKET | 12 AWG 8C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/VERDE/AZUL-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 11 conductores (1) | |||||
| 55061999 | 12-7 11 CONDUCTORES CPRESS CU XHHW-2 1X#12 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 12-7 11/C CPRESS CU XHHW-2 1X#12 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 12 AWG 11C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/VERDE | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 12 conductores (1) | |||||
| 58418999 | 12-7 12/C CPRESS CU XHHW-2 1X#12 GG ARMOR-X MC-HL CSA RA90-HL 600V NEGRO PVC JACKET - BORDER STATES 0 FT 12-7 12/C CPRESS CU XHHW-2 1X#12 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACK PVC JACKET - BORDER STATES 0 FT | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/VERDE/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 18 conductores (1) | |||||
| 55062099 | 12-7 18 CONDUCTORES CPRESS CU XHHW-2 1X#12 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 12-7 18/C CPRESS CU XHHW-2 1X#12 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACK PVC JACKET | 12 AWG 18C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO STRIPE/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/VERDE/ROJO-AZUL STRIPE | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 2 conductores (1) | |||||
| 95432199 | 10-7 2/C CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL 600V NEGRO CUBIERTA PVC 10-7 2/C CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL 600V BLACK PVC JACKET | 10 AWG 2C 7 STR | NEGRO/VERDE/ROJO | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 5 conductores (1) | |||||
| 55061299 | 10-7 5 CONDUCTORES CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA NEGRA PVC 10-7 5/C CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACKPVC JACKET | 10 AWG 5C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/VERDE/AMARILLO-5-CINCO | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 6 conductores (1) | |||||
| 55061399 | 10-7 6 CONDUCTORES CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA NEGRA PVC 10-7 6/C CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACKPVC JACKET | 10 AWG 6C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/AMARILLO-5-CINCO/VERDE/CAFÉ-6-SEIS | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 8 conductores (1) | |||||
| 55062299 | 10-7 8 CONDUCTORES CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL CSA RA90-HL 600V CUBIERTA NEGRA PVC 10-7 8/C CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL CSA RA90-HL 600V BLACKPVC JACKET | 10 AWG 8C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO/VERDE/AZUL | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 11 conductores (1) | |||||
| 55062399 | 10-7 11/C CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL 600V NEGRO CUBIERTA PVC 10-7 11/C CPRESS CU XHHW-2 1X#10 GG ARMOR-X MC-HL 600V BLACK PVC JACKET | 10 AWG 11C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO/AZUL/NARANJA/AMARILLO/VERDE/CAFÉ | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de control Tipo MC-HL ARMOR-X® de 600 Voltios de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de funcionar continuamente a la temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito, y -40°C para doblado en frío. Para usos en lugares peligrosos Clase I, II, y III, División 1 y 2 según NEC Artículos 501, 502, y 503.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- UL 2225 Cables and Cable-Fittings For Use In Hazardous (Classified) Locations
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
