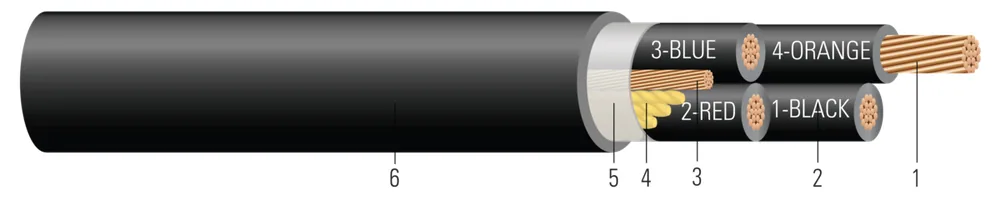

CU 600V Aislamiento PVC-Nylon Chaqueta PVC THHN/THWN-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45257
Cable de potencia tipo TC-ER 600 voltios, cuatro conductores de cobre, aislamiento de policloruro de vinilo (PVC) con capa de nylon THHN/THWN-2, cubierta de policloruro de vinilo (PVC) con 1 tierra desnuda de CU. Calificado CT - Resistente a la luz solar - Para enterramiento directo - Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (22) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 8 AWG8 AWG | 44 | 77 | 0.1410.36 | 300.76 | 601.52 | 0.7011.78 | 238354 | 383570 | 55769499 |
| 6 AWG6 AWG | 44 | 77 | 0.1770.45 | 300.76 | 601.52 | 0.7892.00 | 378563 | 559832 | 55343801 |
| 4 AWG4 AWG | 44 | 77 | 0.2250.57 | 401.02 | 802.03 | 0.9332.37 | 572851 | 8761304 | 60198999 |
| 2 AWG2 AWG | 44 | 77 | 0.2820.72 | 401.02 | 802.03 | 1.0822.75 | 9091353 | 12301830 | 60199799 |
| 1 AWG1 AWG | 44 | 1919 | 0.3220.82 | 501.27 | 802.03 | 1.2183.09 | 11251674 | 15452299 | 60200399 |
| 1/0 AWG1/0 AWG | 44 | 1919 | 0.3610.92 | 501.27 | 802.03 | 1.3043.31 | 13992082 | 18512755 | 55456899 |
| 2/0 AWG2/0 AWG | 44 | 1919 | 0.4051.03 | 501.27 | 802.03 | 1.4103.58 | 17422592 | 22523351 | 55672099 |
| 3/0 AWG3/0 AWG | 44 | 1919 | 0.4561.16 | 501.27 | 802.03 | 1.5313.89 | 22233308 | 28014168 | 60202915 |
| 4/0 AWG4/0 AWG | 44 | 1919 | 0.5121.30 | 501.27 | 802.03 | 1.6374.16 | 27694121 | 32864890 | 44474599 |
| 250 KCMIL250 KCMIL | 44 | 3737 | 0.5581.42 | 601.52 | 1102.79 | 1.8954.81 | 33254948 | 41816222 | 58049599 |
| 350 KCMIL350 KCMIL | 44 | 3737 | 0.6611.68 | 601.52 | 1102.79 | 2.2575.73 | 48897276 | 58928768 | 56318099 |
| 500 KCMIL500 KCMIL | 44 | 3737 | 0.7892.00 | 601.52 | 1102.79 | 2.3976.09 | 64439588 | 748511139 | 55251399 |
| 600 KCMIL600 KCMIL | 44 | 6161 | 0.8652.20 | 802.03 | 1102.79 | 2.6556.74 | 781311627 | 908913526 | 45624199 |
| 8 AWG8 AWG | 44 | 2.87.11 | 422191.42 | 0.6530.97 | 0.7861.17 | 0.0520.08 | 4040 | 4444 | 55769499 |
| 6 AWG6 AWG | 44 | 3.28.13 | 671304.36 | 0.4110.61 | 0.4950.74 | 0.0510.08 | 5252 | 6060 | 55343801 |
| 4 AWG4 AWG | 44 | 3.79.40 | 1068484.44 | 0.2580.38 | 0.3100.46 | 0.0480.07 | 6868 | 7676 | 60198999 |
| 2 AWG2 AWG | 44 | 5.413.72 | 1698770.20 | 0.1620.24 | 0.1950.29 | 0.0450.07 | 9292 | 104104 | 60199799 |
| 1 AWG1 AWG | 44 | 6.115.49 | 2142971.59 | 0.1280.19 | 0.1540.23 | 0.0460.07 | 104104 | 116116 | 60200399 |
| 1/0 AWG1/0 AWG | 44 | 6.516.51 | 27031226.06 | 0.1020.15 | 0.1220.18 | 0.0440.07 | 120120 | 136136 | 55456899 |
| 2/0 AWG2/0 AWG | 44 | 7.118.03 | 34071545.39 | 0.0810.12 | 0.0970.14 | 0.0430.06 | 140140 | 156156 | 55672099 |
| 3/0 AWG3/0 AWG | 44 | 7.719.56 | 42951948.18 | 0.0640.10 | 0.0780.12 | 0.0420.06 | 160160 | 180180 | 60202915 |
| 4/0 AWG4/0 AWG | 44 | 8.220.83 | 54162456.65 | 0.0510.08 | 0.0620.09 | 0.0410.06 | 184184 | 208208 | 44474599 |
| 250 KCMIL250 KCMIL | 44 | 9.524.13 | 64002902.99 | 0.0430.06 | 0.0530.08 | 0.0410.06 | 204204 | 232232 | 58049599 |
| 350 KCMIL350 KCMIL | 44 | 13.534.29 | 89604064.18 | 0.0310.05 | 0.0390.06 | 0.0400.06 | 248248 | 280280 | 56318099 |
| 500 KCMIL500 KCMIL | 44 | 14.436.58 | 128005805.98 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 304304 | 344344 | 55251399 |
| 600 KCMIL600 KCMIL | 44 | 15.940.39 | 153606967.17 | 0.0180.03 | 0.0250.04 | 0.0390.06 | 336336 | 380380 | 45624199 |
Números de parte en esta familia (22)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 8 AWG (3) | |||||
| 55769499 | 8 AWG 7 HILOS 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 600V NEGRO 8-7 4/C CU THHN/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK | 8 AWG 4C 7S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 66473699 | 8-7 4 CONDUCTORES CU THHN/PVC CAFÉ/NARANJA/AMARILLO/BLANCO 1x10 GG TIPO TC-ER 600V NEGRO 8-7 4/C CU THHN/PVC BROWN/ORANGE/YELLOW/WHITE 1x10 GG TYPE TC-ER 600V BLACK | 8 AWG 4C 7S | CAFÉ/NARANJA/AMARILLO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 66473601 | 8-7 4 CONDUCTORES CU THHN/PVC CAFÉ/NARANJA/AMARILLO/BLANCO 1x10 TIERRA VERDE TIPO TC-ER 600V NEGRO 1000 FT 8-7 4/C CU THHN/PVC BROWN/ORANGE/YELLOW/WHITE 1x10 GG TYPE TC-ER 600V BLACK 1000 FT | 8 AWG 4C 7S | CAFÉ/NARANJA/AMARILLO/BLANCO | CARRETE DE 1000 FT | |
| 6 AWG (2) | |||||
| 55343899 | 6 AWG 7 HILOS 4 CONDUCTORES CU THHN/PVC ID DE FASE 1x8 GG TIPO TC-ER 600V NEGRO 6-7 4/C CU THHN/PVC PHASE ID 1x8 GG TYPE TC-ER 600V BLACK | 6 AWG 4C 7S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 55343801 | 6 AWG 7 HILOS 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x8 GG TIPO TC-ER 600V NEGRO 500 FT 6-7 4/C CU THHN/PVC PHASE ID 1x8 GG TYPE TC-ER 600V BLACK 500 FT | 6 AWG 4C 7S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE DE 500 FT | |
| 4 AWG (1) | |||||
| 60198999 | 4-7 4/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#8 GW TIPO TC-ER 600V NEGRO 4-7 4/C CU THHN/PVC PHASE ID 1X#8 GW TYPE TC-ER 600V BLACK | 4 AWG 4C 7 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 2 AWG (1) | |||||
| 60199799 | 2-7 4/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 2-7 4/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 2 AWG 4C 7 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 1 AWG (1) | |||||
| 60200399 | 1 AWG 19 HILOS 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 0 FT 1-19 4/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK 0 FT | 1 AWG 4C 19 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG (1) | |||||
| 55456899 | 1/0-19 4 CONDUCTORES CU THHN/PVC ID FASE 1X#6 GW TIPO TC-ER 600V NEGRO 1/0-19 4/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 1/0 AWG 4C 19S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | |||||
| 55672099 | 2/0-19 4 CONDUCTORES CU THHN/PVC ID FASE 1X#6 GW TIPO TC-ER 600V NEGRO 2/0-19 4/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 2/0 AWG 4C 19 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG (2) | |||||
| 60202999 | 3/0-19 4/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#4 GW TIPO TC-ER 600V NEGRO 3/0-19 4/C CU THHN/PVC PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK | 3/0 AWG 4C 19S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 60202915 | 3/0-19 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#4 GW TIPO TC-ER 600V NEGRO 1500 FT 3/0-19 4/C CU THHN/PVC PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK 1500 FT | 3/0 AWG 4C 19S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE DE 1500 FT | |
| 4/0 AWG (1) | |||||
| 44474599 | 4/0-19 4 CONDUCTORES CU THHN/PVC ID FASE 1X#4 GW TIPO TC-ER 600V NEGRO 4/0-19 4/C CU THHN/PVC PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK | 4/0 AWG 4C 19 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (2) | |||||
| 58049599 | 250-37 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE TIPO TC 600V NEGRO 250-37 4/C CU THHN/PVC PHASE ID TYPE TC 600V BLACK | 250 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 60204599 | 250-37 4/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#4 GW TIPO TC-ER 600V NEGRO 250-37 4/C CU THHN/PVC PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK | 250 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (2) | |||||
| 56318099 | 350-37 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 350-37 4/C CU THHN/PVC PHASE ID TYPE TC-ER 600V BLACK | 350 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 60206099 | 350 kcmil 37 HILOS 4 CONDUCTORES CU THHN/PVC IDENTIFICADOR DE FASE 1X#3 GW TIPO TC-ER 600V NEGRO 0 FT 350-37 4/C CU THHN/PVC PHASE ID 1X#3 GW TYPE TC-ER 600V BLACK 0 FT | 350 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (3) | |||||
| 55251399 | 500-37 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x2 GW TIPO TC-ER 600V NEGRO 500-37 4/C CU THHN/PVC PHASE ID 1x2 GW TYPE TC-ER 600V BLACK | 500 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59337599 | 500-37 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#250 GW TIPO TC-ER 600V NEGRO 500-37 4/C CU THHN/PVC PHASE ID 1X#250 GW TYPE TC-ER 600V BLACK | 500 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59337501 | 500-37 4/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#250 GW TIPO TC-ER 600V NEGRO 1000 FT 500-37 4/C CU THHN/PVC PHASE ID 1X#250 GW TYPE TC-ER 600V BLACK 1000 FT | 500 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE DE 1000 FT | |
| 600 kcmil (2) | |||||
| 45624199 | 600-61 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#1/0 GW TIPO TC-ER 600V NEGRO 600-61 4/C CU THHN/PVC PHASE ID 1X#1/0 GW TYPE TC-ER 600V BLACK | 600 KCMIL 4C 61S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 60481999 | 600-61 4/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#2 GW TIPO TC-ER 600V NEGRO 600-61 4/C CU THHN/PVC PHASE ID 1X#2 GW TYPE TC-ER 600V BLACK | 600 KCMIL 4C 61S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de potencia tipo TC-ER de 600 voltios de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, ductos, canales, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C en lugares húmedos y secos, 105°C para sobrecarga de emergencia, y 250°C para condiciones de corto circuito. Para uso en lugares peligrosos Clase I, II y III, División 2 según NEC Artículo 501 y 502. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10. Resistente a la luz solar - Para enterramiento directo - Libre de silicona
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE, 4-ORANGE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
