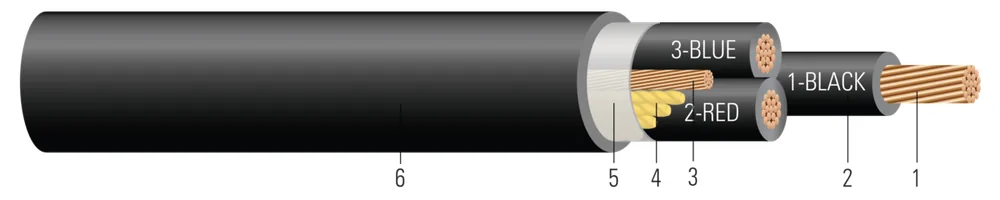

CU 600V Aislamiento PVC-Nylon Chaqueta PVC THHN/THWN-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45251
Cable de potencia tipo TC-ER 600 voltios, tres conductores de cobre, aislamiento de policloruro de vinilo (PVC) con capa de nylon THHN/THWN-2, cubierta de policloruro de vinilo (PVC) con 1 tierra desnuda de CU. Calificado CT - Resistente a la luz solar - Para enterramiento directo - Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (28) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 8 AWG8 AWG | 33 | 77 | 0.1410.36 | 300.76 | 601.52 | 0.6401.63 | 186277 | 307457 | 44339001 |
| 6 AWG6 AWG | 33 | 77 | 0.1770.45 | 300.76 | 601.52 | 0.7341.86 | 297442 | 451671 | 44340801 |
| 4 AWG4 AWG | 33 | 77 | 0.2250.57 | 401.02 | 601.52 | 0.8042.04 | 441656 | 618920 | 44341601 |
| 2 AWG2 AWG | 33 | 77 | 0.2820.72 | 401.02 | 802.03 | 0.9862.50 | 7021045 | 9711445 | 44342401 |
| 1 AWG1 AWG | 33 | 1919 | 0.3220.82 | 501.27 | 802.03 | 1.1162.83 | 8641286 | 11801756 | 44343299 |
| 1/0 AWG1/0 AWG | 33 | 1919 | 0.3610.92 | 501.27 | 802.03 | 1.1833.00 | 10691591 | 14062092 | 44344001 |
| 2/0 AWG2/0 AWG | 33 | 1919 | 0.4051.03 | 501.27 | 802.03 | 1.2783.25 | 13261973 | 16892514 | 44345701 |
| 3/0 AWG3/0 AWG | 33 | 1919 | 0.4561.16 | 501.27 | 802.03 | 1.3863.52 | 16992528 | 21003125 | 44346599 |
| 4/0 AWG4/0 AWG | 33 | 1919 | 0.5121.30 | 501.27 | 802.03 | 1.4813.76 | 21093139 | 26033874 | 44347399 |
| 250 KCMIL250 KCMIL | 33 | 3737 | 0.5581.42 | 601.52 | 802.03 | 1.6594.21 | 24693674 | 30914600 | 44348199 |
| 350 KCMIL350 KCMIL | 33 | 3737 | 0.6611.68 | 601.52 | 1102.79 | 1.9414.93 | 34385116 | 41866229 | 44350799 |
| 500 KCMIL500 KCMIL | 33 | 3737 | 0.7892.00 | 601.52 | 1102.79 | 2.1685.51 | 48847268 | 57338532 | 44352399 |
| 600 KCMIL600 KCMIL | 33 | 6161 | 0.8652.20 | 701.78 | 1102.79 | 2.3886.07 | 58208661 | 678410096 | 60477799 |
| 750 KCMIL750 KCMIL | 33 | 6161 | 0.9682.46 | 701.78 | 1102.79 | 2.6026.61 | 727710829 | 856212742 | 60209499 |
| 8 AWG8 AWG | 33 | 2.66.60 | 396179.62 | 0.6530.97 | 0.7861.17 | 0.0520.08 | 5050 | 5555 | 44339001 |
| 6 AWG6 AWG | 33 | 2.97.37 | 629285.31 | 0.4110.61 | 0.4950.74 | 0.0510.08 | 6565 | 7575 | 44340801 |
| 4 AWG4 AWG | 33 | 3.28.13 | 1001454.05 | 0.2580.38 | 0.3100.46 | 0.0480.07 | 8585 | 9595 | 44341601 |
| 2 AWG2 AWG | 33 | 3.99.91 | 1592722.12 | 0.1620.24 | 0.1950.29 | 0.0450.07 | 115115 | 130130 | 44342401 |
| 1 AWG1 AWG | 33 | 5.614.22 | 2008910.81 | 0.1280.19 | 0.1540.23 | 0.0460.07 | 130130 | 145145 | 44343299 |
| 1/0 AWG1/0 AWG | 33 | 5.914.99 | 25341149.40 | 0.1020.15 | 0.1220.18 | 0.0440.07 | 150150 | 170170 | 44344001 |
| 2/0 AWG2/0 AWG | 33 | 6.416.26 | 31941448.77 | 0.0810.12 | 0.0970.14 | 0.0430.06 | 175175 | 195195 | 44345701 |
| 3/0 AWG3/0 AWG | 33 | 6.917.53 | 40271826.61 | 0.0640.10 | 0.0780.12 | 0.0420.06 | 200200 | 225225 | 44346599 |
| 4/0 AWG4/0 AWG | 33 | 7.418.80 | 50782303.34 | 0.0510.08 | 0.0620.09 | 0.0410.06 | 230230 | 260260 | 44347399 |
| 250 KCMIL250 KCMIL | 33 | 8.321.08 | 60002721.55 | 0.0430.06 | 0.0530.08 | 0.0410.06 | 255255 | 290290 | 44348199 |
| 350 KCMIL350 KCMIL | 33 | 9.724.64 | 84003810.17 | 0.0310.05 | 0.0390.06 | 0.0400.06 | 310310 | 350350 | 44350799 |
| 500 KCMIL500 KCMIL | 33 | 13.033.02 | 120005443.10 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 44352399 |
| 600 KCMIL600 KCMIL | 33 | 14.336.32 | 144006531.72 | 0.0180.03 | 0.0250.04 | 0.0390.06 | 420420 | 475475 | 60477799 |
| 750 KCMIL750 KCMIL | 33 | 15.639.62 | 180008164.66 | 0.0140.02 | 0.0220.03 | 0.0380.06 | 475475 | 535535 | 60209499 |
Números de parte en esta familia (28)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 8 AWG (4) | |||||
| 44339099 | 8 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 600V NEGRO 8-7 3/C CU THHN/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK | 8 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 44339001 | 8-7 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 600V NEGRO 500 FT 8-7 3/C CU THHN/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK 500 FT | 8 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 500 FT | |
| 44339002 | 8 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 600V NEGRO 1000 FT 8-7 3/C CU THHN/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK 1000 FT | 8 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 1000 FT | |
| 44339040 | 8 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 600V NEGRO 5000 FT 8-7 3/C CU THHN/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK 5000 FT | 8 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 5000 FT | |
| 6 AWG (4) | |||||
| 44340899 | 6 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC ID DE FASE 1x8 GG TIPO TC-ER 600V NEGRO 6-7 3/C CU THHN/PVC PHASE ID 1x8 GG TYPE TC-ER 600V BLACK | 6 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 44340801 | 6 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x8 GG TIPO TC-ER 600V NEGRO 500 FT 6-7 3/C CU THHN/PVC PHASE ID 1x8 GG TYPE TC-ER 600V BLACK 500 FT | 6 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 500 FT | |
| 44340802 | 6-7 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1x8 GG TIPO TC-ER 600V NEGRO 1000 FT 6-7 3/C CU THHN/PVC PHASE ID 1x8 GG TYPE TC-ER 600V BLACK 1000 FT | 6 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 1000 FT | |
| 44340804 | 6-7 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1x8 GG TIPO TC-ER 600V NEGRO 5000 FT 6-7 3/C CU THHN/PVC PHASE ID 1x8 GG TYPE TC-ER 600V BLACK 5000 FT | 6 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 5000 FT | |
| 4 AWG (4) | |||||
| 44341699 | 4 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#8 GW TIPO TC-ER 600V NEGRO 4-7 3/C CU THHN/PVC PHASE ID 1X#8 GW TYPE TC-ER 600V BLACK | 4 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 44341601 | 4-7 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#8 GW TIPO TC-ER 600V NEGRO 500 FT 4-7 3/C CU THHN/PVC PHASE ID 1X#8 GW TYPE TC-ER 600V BLACK 500 FT | 4 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 500 FT | |
| 44341602 | 4 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#8 GW TIPO TC-ER 600V NEGRO 1000 FT 4-7 3/C CU THHN/PVC PHASE ID 1X#8 GW TYPE TC-ER 600V BLACK 1000 FT | 4 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 1000 FT | |
| 44341603 | 4 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#8 GW TIPO TC-ER 600V NEGRO 5000 FT 4-7 3/C CU THHN/PVC PHASE ID 1X#8 GW TYPE TC-ER 600V BLACK 5000 FT | 4 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 5000 FT | |
| 2 AWG (4) | |||||
| 44342499 | 2 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 2-7 3/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 2 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 44342401 | 2-7 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 500 FT 2-7 3/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK 500 FT | 2 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 500 FT | |
| 44342402 | 2 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 1000 FT 2-7 3/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK 1000 FT | 2 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 1000 FT | |
| 44342403 | 2 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 2500 FT 2-7 3/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK 2500 FT | 2 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 2500 FT | |
| 1 AWG (1) | |||||
| 44343299 | 1-19 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 1-19 3/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 1 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG (2) | |||||
| 44344099 | 1/0-19 3 CONDUCTORES CU THHN/PVC ID FASE 1X#6 GW TIPO TC-ER 600V NEGRO 1/0-19 3/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 1/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 44344001 | 1/0-19 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1x6 GW TIPO TC-ER 600V NEGRO 500 FT 1/0-19 3/C CU THHN/PVC PHASE ID 1x6 GW TYPE TC-ER 600V BLACK 500 FT | 1/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 500 FT | |
| 2/0 AWG (2) | |||||
| 44345799 | 2/0-19 3 CONDUCTORES CU THHN/PVC ID FASE 1X#6 GW TIPO TC-ER 600V NEGRO 2/0-19 3/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 2/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 44345701 | 2/0-19 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 500 FT 2/0-19 3/C CU THHN/PVC PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK 500 FT | 2/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 500 FT | |
| 3/0 AWG (1) | |||||
| 44346599 | 3/0-19 3 CONDUCTORES CU THHN/PVC ID FASE 1X#4 GW TIPO TC-ER 600V NEGRO 3/0-19 3/C CU THHN/PVC PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK | 3/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | |||||
| 44347399 | 4/0-19 3 CONDUCTORES CU THHN/PVC ID FASE 1X#4 GW TIPO TC-ER 600V NEGRO 4/0-19 3/C CU THHN/PVC PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK | 4/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | |||||
| 44348199 | 250 kcmil 37 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#4 GW TIPO TC-ER 600V NEGRO 0 FT 250-37 3/C CU THHN/PVC PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK 0 FT | 250 KCMIL 3C 37S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | |||||
| 44350799 | 350 kcmil 37 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#3 GW TIPO TC-ER 600V NEGRO 0 FT 350-37 3/C CU THHN/PVC PHASE ID 1X#3 GW TYPE TC-ER 600V BLACK 0 FT | 350 KCMIL 3C 37 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (1) | |||||
| 44352399 | 500-37 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x2 GW TIPO TC-ER 600V NEGRO 500-37 3/C CU THHN/PVC PHASE ID 1x2 GW TYPE TC-ER 600V BLACK | 500 KCMIL 3C 37S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (1) | |||||
| 60477799 | 600-61 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#2 GW TIPO TC-ER 600V NEGRO 600-61 3/C CU THHN/PVC PHASE ID 1X#2 GW TYPE TC-ER 600V BLACK | 600 KCMIL 3C 61S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (1) | |||||
| 60209499 | 750-61 3/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1X#1 GW TIPO TC-ER 600V NEGRO 750-61 3/C CU THHN/PVC PHASE ID 1X#1 GW TYPE TC-ER 600V BLACK | 750 KCMIL 3C 61S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de potencia tipo TC-ER THHN/THWN-2 de 600 voltios de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, depósitos, charolas, enterramiento directo, aéreo soportado por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables pueden operar continuamente a la temperatura del conductor sin exceder 90°C en lugares secos o húmedos, 105°C para sobrecarga de emergencia, y 150°C para condiciones de cortocircuito. Para uso en lugares peligrosos de clase I, II y III, división 2 según el artículo 501 y 502 del NEC. Las construcciones con 3 o más conductores se enumeran para recorridos expuestos (TC-ER) según NEC 336.10. Resistente a la luz solar - Para enterramiento directo - Libre de silicona
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
