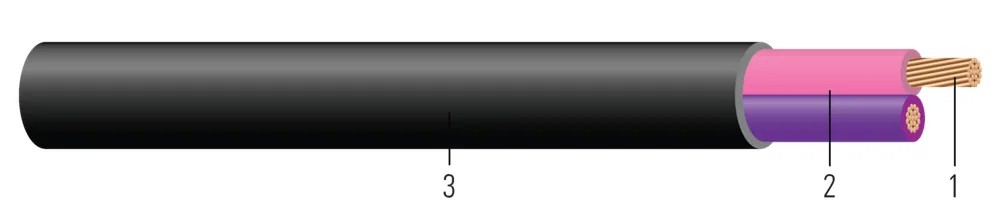

CU 600V Aislamiento PVC-Nylon Chaqueta PVC TFFN. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45035
Cable de control tipo TC 600 Voltios Conductores de cobre, aislamiento de cloruro de polivinilo (PVC) con capa de nylon Cable de control de cubierta de cloruro de polivinilo (PVC) TFFN. Clasificación CT - Resistente a la luz solar - Para enterramiento directo - Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | ||
|---|---|---|---|---|---|---|---|---|---|
| 16 AWG16 AWG | 22 | 2626 | 200.51 | 451.14 | 0.2920.74 | 81121 | 4364 | 45738099 | |
| 16 AWG16 AWG | 22 | 1.23.05 | 4118.60 | 4.4876.68 | 5.4068.05 | 0.0330.05 | -- | 1818 | 45738099 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 16 AWG (2) | |||||
| 45738099 | 16 AWG 26 HILOS 2 CONDUCTORES CU TFFN/PVC TIPO TC 600V AZUL CLARO SIM CUBIERTA PVC 16-26 2/C CU TFFN/PVC TYPE TC 600V LIGHT BLUE SIM PVC JKT | 16 AWG 2C 26 STR | MORADO/ROSA | CARRETE CORTE A LA MEDIDA | |
| 64371501 | 16-26 CU 2/C TFFN CUBIERTA PVC TIPO TC 600V PVC 2000 FT 16-26 CU 2/C TFFN PVC JACKET TYPE TC 600V PVC 2000 FT | 16 AWG 2C 26 STR | MORADO/ROSA | CARRETE DE 2000 FT | |
Aplicación y características
Los cables de control Tipo TC de 600 Voltios de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas, enterramiento directo, soportados aéreamente por un cable mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor no superior a 75°C en lugares húmedos y 90°C en lugares secos, 105°C para sobrecarga de emergencia, y 150°C para condiciones de cortocircuito. Para usos en lugares peligrosos Clase I, II, y III, División 2 según el Artículo 501 y 502 del NEC. Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona.
Normas y referencias
- ASTM B174 Standard Specification for Bunch-Stranded Copper
- UL 66 Fixture Wire Type TFFN (for sizes 18 and 16 AWG)
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
