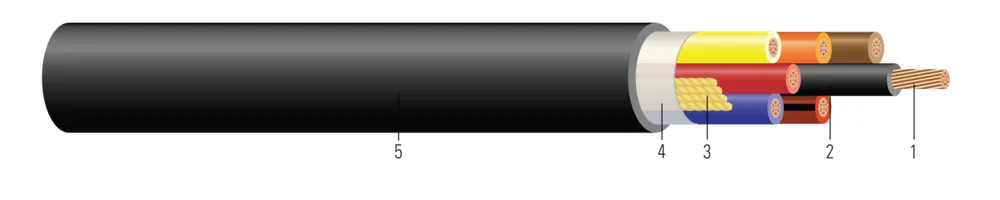

CU 600/1000V Aislamiento XLPE Chaqueta PVC XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45052
Cable de control Tipo TC-ER de 600 o 1000 voltios, conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2, chaqueta de policloruro de vinilo (PVC), identificación de conductores de cable de control por Método 1 Tabla 2, clasificado para charola (CT), resistente a la luz solar, para enterrado directo, clasificado VW-1, libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (49) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 22 | 77 | 300.76 | 451.14 | 0.3550.90 | 2537 | 6698 | 2.6313.92 | 3.1704.72 | 1.43.56 | 2020 | 2525 | 95245999 |
| 14 AWG14 AWG | 33 | 77 | 300.76 | 451.14 | 0.3760.96 | 3857 | 90134 | 2.6313.92 | 3.1704.72 | 1.53.81 | 2020 | 2525 | 95246599 |
| 14 AWG14 AWG | 44 | 77 | 300.76 | 451.14 | 0.4091.04 | 5176 | 109162 | 2.6313.92 | 3.1704.72 | 1.64.06 | 1616 | 2020 | 95247301 |
| 14 AWG14 AWG | 55 | 77 | 300.76 | 451.14 | 0.4471.14 | 6495 | 129192 | 2.6313.92 | 3.1704.72 | 1.84.57 | 1616 | 2020 | 95248199 |
| 14 AWG14 AWG | 66 | 77 | 300.76 | 451.14 | 0.4991.27 | 76113 | 156232 | 2.6313.92 | 3.1704.72 | 2.05.08 | 1616 | 2020 | 95249999 |
| 14 AWG14 AWG | 77 | 77 | 300.76 | 451.14 | 0.4991.27 | 89132 | 173257 | 2.6313.92 | 3.1704.72 | 2.05.08 | 1414 | 1717 | 95244099 |
| 14 AWG14 AWG | 88 | 77 | 300.76 | 601.52 | 0.5591.42 | 102152 | 208310 | 2.6313.92 | 3.1704.72 | 2.25.59 | 1414 | 1717 | 95250799 |
| 14 AWG14 AWG | 99 | 77 | 300.76 | 601.52 | 0.5981.52 | 114170 | 231344 | 2.6313.92 | 3.1704.72 | 2.46.10 | 1414 | 1717 | 95257299 |
| 14 AWG14 AWG | 1212 | 77 | 300.76 | 601.52 | 0.6701.70 | 153228 | 295439 | 2.6313.92 | 3.1704.72 | 2.76.86 | 1010 | 1212 | 95259899 |
| 14 AWG14 AWG | 1515 | 77 | 300.76 | 601.52 | 0.7421.88 | 191284 | 358533 | 2.6313.92 | 3.1704.72 | 3.07.62 | 1010 | 1212 | 95260699 |
| 14 AWG14 AWG | 1919 | 77 | 300.76 | 601.52 | 0.7801.98 | 242360 | 439653 | 2.6313.92 | 3.1704.72 | 3.17.87 | 1010 | 1212 | 95261499 |
| 14 AWG14 AWG | 2020 | 77 | 300.76 | 601.52 | 0.8202.08 | 255379 | 462688 | 2.6313.92 | 3.1704.72 | 3.38.38 | 1010 | 1212 | 95262299 |
| 14 AWG14 AWG | 2525 | 77 | 300.76 | 802.03 | 0.9522.42 | 319475 | 602896 | 2.6313.92 | 3.1704.72 | 3.89.65 | 99 | 1111 | 95263099 |
| 14 AWG14 AWG | 3030 | 77 | 300.76 | 802.03 | 1.0062.56 | 386574 | 7071052 | 2.6313.92 | 3.1704.72 | 5.012.70 | 99 | 1111 | 95264899 |
| 14 AWG14 AWG | 3737 | 77 | 300.76 | 802.03 | 1.0832.75 | 474705 | 8491263 | 2.6313.92 | 3.1704.72 | 5.413.72 | 88 | 1010 | 95265599 |
| 12 AWG12 AWG | 22 | 77 | 300.76 | 451.14 | 0.3880.99 | 4060 | 88131 | 1.6622.47 | 2.0022.98 | 1.64.06 | 2525 | 3030 | 95304201 |
| 12 AWG12 AWG | 33 | 77 | 300.76 | 451.14 | 0.4081.04 | 6191 | 117174 | 1.6622.47 | 2.0022.98 | 1.64.06 | 2525 | 3030 | 95305999 |
| 12 AWG12 AWG | 44 | 77 | 300.76 | 451.14 | 0.4491.14 | 81121 | 152226 | 1.6622.47 | 2.0022.98 | 1.84.57 | 2020 | 2424 | 95306701 |
| 12 AWG12 AWG | 55 | 77 | 300.76 | 451.14 | 0.4871.24 | 101150 | 174259 | 1.6622.47 | 2.0022.98 | 1.94.83 | 2020 | 2424 | 95307599 |
| 12 AWG12 AWG | 77 | 77 | 300.76 | 601.52 | 0.5611.42 | 142211 | 248369 | 1.6622.47 | 2.0022.98 | 2.25.59 | 1717 | 2121 | 95309103 |
| 12 AWG12 AWG | 99 | 77 | 300.76 | 601.52 | 0.6571.67 | 182271 | 315469 | 1.6622.47 | 2.0022.98 | 2.66.60 | 1717 | 2121 | 95311701 |
| 12 AWG12 AWG | 1010 | 77 | 300.76 | 601.52 | 0.7141.81 | 202301 | 349519 | 1.6622.47 | 2.0022.98 | 2.97.37 | 1212 | 1515 | 95312599 |
| 12 AWG12 AWG | 1212 | 77 | 300.76 | 601.52 | 0.7381.87 | 243362 | 404601 | 1.6622.47 | 2.0022.98 | 3.07.62 | 1212 | 1515 | 95313301 |
| 12 AWG12 AWG | 1515 | 77 | 300.76 | 601.52 | 0.8192.08 | 303451 | 496738 | 1.6622.47 | 2.0022.98 | 3.38.38 | 1212 | 1515 | 95314199 |
| 12 AWG12 AWG | 1919 | 77 | 300.76 | 802.03 | 0.9042.30 | 385573 | 647963 | 1.6622.47 | 2.0022.98 | 3.69.14 | 1212 | 1515 | 95315899 |
| 12 AWG12 AWG | 2525 | 77 | 300.76 | 802.03 | 1.0512.67 | 511760 | 8351243 | 1.6622.47 | 2.0022.98 | 5.313.46 | 1111 | 1313 | 95317499 |
| 12 AWG12 AWG | 3737 | 77 | 300.76 | 802.03 | 1.1983.04 | 7531121 | 11811758 | 1.6622.47 | 2.0022.98 | 6.015.24 | 1010 | 1212 | 95319099 |
| 10 AWG10 AWG | 22 | 77 | 300.76 | 451.14 | 0.4481.14 | 6495 | 121180 | 1.0401.55 | 1.2531.86 | 1.84.57 | 3535 | 4040 | 95286102 |
| 10 AWG10 AWG | 33 | 77 | 300.76 | 451.14 | 0.4721.20 | 97144 | 166247 | 1.0401.55 | 1.2531.86 | 1.94.83 | 3535 | 4040 | 95287999 |
| 10 AWG10 AWG | 44 | 77 | 300.76 | 601.52 | 0.5471.39 | 129192 | 229341 | 1.0401.55 | 1.2531.86 | 2.25.59 | 2828 | 3232 | 95289501 |
| 10 AWG10 AWG | 55 | 77 | 300.76 | 601.52 | 0.6031.53 | 161240 | 273406 | 1.0401.55 | 1.2531.86 | 2.46.10 | 2828 | 3232 | 95288701 |
| 10 AWG10 AWG | 77 | 77 | 300.76 | 601.52 | 0.6571.67 | 226336 | 361537 | 1.0401.55 | 1.2531.86 | 2.66.60 | 2424 | 2828 | 95291199 |
| 10 AWG10 AWG | 88 | 77 | 300.76 | 601.52 | 0.7111.81 | 257382 | 408607 | 1.0401.55 | 1.2531.86 | 2.87.11 | 2424 | 2828 | 95292999 |
| 10 AWG10 AWG | 99 | 77 | 300.76 | 601.52 | 0.7651.94 | 289430 | 455677 | 1.0401.55 | 1.2531.86 | 3.17.87 | 2424 | 2828 | 95293799 |
| 10 AWG10 AWG | 1212 | 77 | 300.76 | 802.03 | 0.9042.30 | 386574 | 625930 | 1.0401.55 | 1.2531.86 | 3.69.14 | 1717 | 2020 | 95295299 |
| 10 AWG10 AWG | 1515 | 77 | 300.76 | 802.03 | 1.0012.54 | 483719 | 7641137 | 1.0401.55 | 1.2531.86 | 5.012.70 | 1717 | 2020 | 95296099 |
| 10 AWG10 AWG | 1919 | 77 | 300.76 | 802.03 | 1.0452.65 | 613912 | 9321387 | 1.0401.55 | 1.2531.86 | 5.213.21 | 1717 | 2020 | 95297899 |
Números de parte en esta familia (49)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 2 conductores (1) | |||||
| 95245999 | 14-7 2 CONDUCTORES CU XHHW/PVC PHASE ID TIPO TC 600V NEGRO 14-7 2/C CU XHHW/PVC PHASE ID TYPE TC 600V BLACK | 14 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 3 conductores (1) | |||||
| 95246599 | 14-7 3 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 14-7 3/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 4 conductores (2) | |||||
| 95247399 | 14-7 4 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 14-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 95247301 | 14-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V NEGRO 1000 FT 14-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 1000 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 1000 FT | |
| 14 AWG · 5 conductores (1) | |||||
| 95248199 | 14-7 5 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 14-7 5/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 6 conductores (1) | |||||
| 95249999 | 14-7 6 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 14-7 6/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 14 AWG 6C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 7 conductores (1) | |||||
| 95244099 | 14-7 7 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 14-7 7/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 8 conductores (1) | |||||
| 95250799 | 14-7 8 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 14-7 8/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 14 AWG 8C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/RAYA ROJO-NEGRO/RAYA AZUL-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 9 conductores (1) | |||||
| 95257299 | 14-7 9 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 14-7 9/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 12 conductores (1) | |||||
| 95259899 | 14-7 12 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 14-7 12/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 15 conductores (1) | |||||
| 95260699 | 14-7 15 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 14-7 15/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 15C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA/AZUL-ROJO CON FRANJA/NARANJA-ROJO CON FRANJA/AMARILLO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 19 conductores (1) | |||||
| 95261499 | 14-7 19 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 14-7 19/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 19C 7S | /AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPE | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 20 conductores (1) | |||||
| 95262299 | 14-7 20 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 14-7 20/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 14 AWG 20C 7S | /AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPE/AMARILLO-AZUL STRIPE | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 25 conductores (1) | |||||
| 95263099 | 14-7 25 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 14-7 25/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 14 AWG 25C 7S | /CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPE/AMARILLO-AZUL STRIPE/CAFÉ-AZUL STRIPE/NEGRO-NARANJA STRIPE/ROJO-NARANJA STRIPE/AZUL-NARANJA STRIPE/AMARILLO-NARANJA STRIPE | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 30 conductores (1) | |||||
| 95264899 | 14-7 30 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 14-7 30/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 14 AWG 30C 7S | /AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPE/AMARILLO-AZUL STRIPE/CAFÉ-AZUL STRIPE/NEGRO-NARANJA STRIPE/ROJO-NARANJA STRIPE/AZUL-NARANJA STRIPE/AMARILLO-NARANJA STRIPE/CAFÉ-NARANJA STRIPE/NEGRO-AMARILLO STRIPE/ROJO-AMARILLO STRIPE/AZUL-AMARILLO STRIPE/NARAN | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 37 conductores (1) | |||||
| 95265599 | 14-7 37 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 14-7 37/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 14 AWG 37C 7S | /AMARILLO-AZUL STRIPE/CAFÉ-AZUL STRIPE/NEGRO-NARANJA STRIPE/ROJO-NARANJA STRIPE/AZUL-NARANJA STRIPE/AMARILLO-NARANJA STRIPE/CAFÉ-NARANJA STRIPE/NEGRO-AMARILLO STRIPE/ROJO-AMARILLO STRIPE/AZUL-AMARILLO STRIPE/NARANJA-AMARILLO STRIPE/CAFÉ-AMARILLO STRIPE/NEGRO-CAFÉ STRIPE/ROJO-CAFÉ STRIPE/AZUL-CAF | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 2 conductores (2) | |||||
| 95304299 | 12-7 2 CONDUCTORES CU XHHW/PVC PHASE ID TIPO TC 600V NEGRO 12-7 2/C CU XHHW/PVC PHASE ID TYPE TC 600V BLACK | 12 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 95304201 | 12-7 2 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC 600V NEGRO 1000 FT 12-7 2/C CU XHHW/PVC PHASE ID TYPE TC 600V BLACK 1000 FT | 12 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 1000 FT | |
| 12 AWG · 3 conductores (1) | |||||
| 95305999 | 12 AWG 7 HILOS 3 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 12-7 3/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 4 conductores (3) | |||||
| 95306799 | 12 AWG 7 HILOS 4 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 12-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 95306702 | 12-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V NEGRO 1000 FT 12-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 1000 FT | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 1000 FT | |
| 95306701 | 12-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V NEGRO 5000 FT 12-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 5000 FT | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 5000 FT | |
| 12 AWG · 5 conductores (1) | |||||
| 95307599 | 12-7 5 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 12-7 5/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 12 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 7 conductores (2) | |||||
| 95309199 | 12 AWG 7 HILOS 7 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 12-7 7/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 95309103 | 12-7 7/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V NEGRO 5000 FT 12-7 7/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 5000 FT | 12 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 5000 FT | |
| 12 AWG · 9 conductores (2) | |||||
| 95311799 | 12 AWG 7 HILOS 9 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 12-7 9/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 95311701 | 12-7 9/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V NEGRO 1000 FT 12-7 9/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 1000 FT | 12 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE DE 1000 FT | |
| 12 AWG · 10 conductores (1) | |||||
| 95312599 | 12-7 10 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 12-7 10/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 12 AWG 10C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 12 conductores (3) | |||||
| 95313399 | 12-7 12 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 12-7 12/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 95313302 | 12-7 12 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 1000 FT 12-7 12/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 1000 FT | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 1000 FT | |
| 95313301 | 12-7 12 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 5000 FT 12-7 12/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 5000 FT | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 5000 FT | |
| 12 AWG · 15 conductores (1) | |||||
| 95314199 | 12-7 15 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 12-7 15/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 12 AWG 15C 7S | /CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 19 conductores (1) | |||||
| 95315899 | 12-7 19 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 12-7 19/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 12 AWG 19C 7S | /AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA/AZUL/NARANJA/AMARILLO/CAFÉ/NEGRO/ROJO/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 25 conductores (1) | |||||
| 95317499 | 12-7 25 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 12-7 25/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 12 AWG 25C 7S | /CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA/AZUL/NARANJA/AMARILLO/CAFÉ/NEGRO/ROJO/NARANJA/AMARILLO/CAFÉ/NEGRO/ROJO/AZUL/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 37 conductores (1) | |||||
| 95319099 | 12-7 37 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 12-7 37/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 12 AWG 37C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO STRIPE/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL/NARANJA/AMARILLO/CAFÉ/NEGRO/ROJO/NARANJA/AMARILLO/CAFÉ/NEGRO/ROJO/AZUL/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 2 conductores (3) | |||||
| 95286199 | 10-7 2 CONDUCTORES CU XHHW/PVC PHASE ID TIPO TC 600V NEGRO 10-7 2/C CU XHHW/PVC PHASE ID TYPE TC 600V BLACK | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 95286102 | 10-7 2 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC 600V NEGRO 1000 FT 10-7 2/C CU XHHW/PVC PHASE ID TYPE TC 600V BLACK 1000 FT | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 1000 FT | |
| 95286103 | 10-7 2 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC 600V NEGRO 5000 FT 10-7 2/C CU XHHW/PVC PHASE ID TYPE TC 600V BLACK 5000 FT | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 5000 FT | |
| 10 AWG · 3 conductores (1) | |||||
| 95287999 | 10 AWG 7 HILOS 3 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 10-7 3/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 4 conductores (2) | |||||
| 95289599 | 10 AWG 7 HILOS 4 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 10-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 95289501 | 10-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V NEGRO 5000 FT 10-7 4/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 5000 FT | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 5000 FT | |
| 10 AWG · 5 conductores (2) | |||||
| 95288799 | 10 AWG 7 HILOS 5 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 10-7 5/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 95288701 | 10-7 5/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V NEGRO 2500 FT 10-7 5/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK 2500 FT | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE DE 2500 FT | |
| 10 AWG · 7 conductores (1) | |||||
| 95291199 | 10 AWG 7 HILOS 7 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 10-7 7/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 8 conductores (1) | |||||
| 95292999 | 10-7 8 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 10-7 8/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 10 AWG 8C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/RAYA ROJO-NEGRO/RAYA AZUL-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 9 conductores (1) | |||||
| 95293799 | 10 AWG 7 HILOS 9 CONDUCTORES CU XHHW/PVC CON IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 10-7 9/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 9C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 12 conductores (1) | |||||
| 95295299 | 10-7 12 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 10-7 12/C CU XHHW/PVC PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 15 conductores (1) | |||||
| 95296099 | 10-7 15 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 10-7 15/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 10 AWG 15C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA/AZUL-ROJO CON FRANJA/NARANJA-ROJO CON FRANJA/AMARILLO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 19 conductores (1) | |||||
| 95297899 | 10-7 19 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE TIPO TC-ER 1000V NEGRO 10-7 19/C CU XHHW/PVC PHASE ID TYPE TC-ER 1000V BLACK | 10 AWG 19C 7S | /AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE/NEGRO-AZUL STRIPE/ROJO-AZUL STRIPE/NARANJA-AZUL STRIPE | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de control tipo TC-ER de 600 o 1000 voltios de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. La cubierta actúa como forro polimérico hermético al gas/vapor que se extruye sobre el núcleo conforme a las secciones 501.15(D) y 501.15(E) del NEC, sin embargo cuando estos cables se utilizan en una ubicación peligrosa, pueden requerir sello adicional como se describe con más detalle en el NEC. Para usos en ubicaciones peligrosas Clase I, II, y III, División 2 conforme al artículo 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) conforme a NEC 336.10. Clasificación VW-1 - Resistente a la luz solar - Para enterramiento directo - Libre de silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 44 VW-1 Vertical flame test on individual conductors
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
