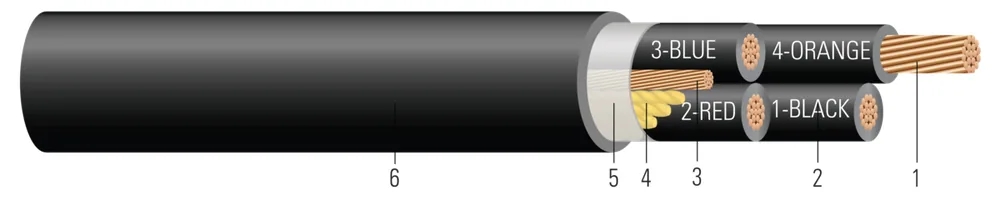

CU 600/1000V Aislamiento EPR Chaqueta LSZH-TP XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45261
Cable de Potencia Tipo TC-ER 600 ó 1000 Voltios, Cuatro Conductores de Cobre, Aislamiento de Caucho Etileno Propileno (EPR), XHHW-2, Termoplástico SOLONON® Baja Emisión de Humo Cero Halógeno (LSZH-TP) con 1 Tierra de CU Desnudo. Clasificado CT - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 44 | 77 | 0.2820.72 | 451.14 | 802.03 | 1.0782.74 | 9091353 | 12341836 | 67353599 |
| 350 KCMIL350 KCMIL | 44 | 3737 | 0.6611.68 | 651.65 | 1102.79 | 2.1875.55 | 45306741 | 55528262 | 67355099 |
| 2 AWG2 AWG | 44 | 5.413.72 | 1698770.20 | 0.1620.24 | 0.1950.29 | 0.0450.07 | 9292 | 104104 | 67353599 |
| 350 KCMIL350 KCMIL | 44 | 13.133.27 | 89604064.18 | 0.0310.05 | 0.0390.06 | 0.0400.06 | 248248 | 280280 | 67355099 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 67353599 | 2-7 4/C CU EPR XHHW/SOLO NEGRO/NEGRO/NEGRO/NEGRO 1X#6 GW TIPO TC-ER 600V NEGRO 2-7 4/C CU EPR XHHW/SOLONON BLACK/BLACK/BLACK/BLACK 1X#6 GW TYPE TC-ER 600V BLACK | 2 AWG 4C 7 STR | NEGRO/NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 67355099 | 350-37 4 CONDUCTORES CU EPR XHHW/SOLONON IDENTIFICACIÓN DE FASE 1X#3 GW TIPO TC-ER 600V NEGRO 350-37 4/C CU EPR XHHW/SOLONON PHASE ID 1X#3 GW TYPE TC-ER 600V BLACK | 350 KCMIL 4C 37S | 1-UNO/2-DOS/3-TRES/4-CUATRO | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de potencia Tipo TC-ER de 600 Voltios de Southwire son adecuados para su uso en áreas húmedas y secas, tubo conduit, conductos, canales, charolas, enterramiento directo, soportado aéreamente por un cable mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en ubicaciones peligrosas Clase I, II, y III, División 2 según los Artículos 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10. Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (500kcmil & Larger)
