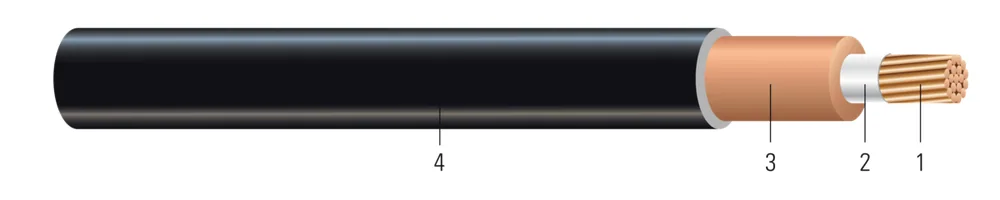

CABLE DE POTENCIA PARA TRACCIÓN CU 2000V EPR RHH/RHW-2 termoestable LSZH-TS
- Núm. Southwire
- SPEC48202
Cable de potencia para tracción 2000 Volts, conductor sencillo de cobre, aislamiento compuesto de hule de etileno propileno (EPR) RHH/RHW-2 y SOLONON® termoestable de bajo humo y libre de halógenos (LSZH-TS)
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 2/0 AWG2/0 AWG | 11 | 259259 | 0.4451.13 | 651.65 | 451.14 | 0.6781.72 | 418622 | 538801 | 67288899 |
| 300 KCMIL300 KCMIL | 11 | 3737 | 0.6111.55 | 681.73 | 681.73 | 0.8862.25 | 9261378 | 11191665 | 58506199 |
| 2/0 AWG2/0 AWG | 11 | 2.76.86 | 1065483.08 | 0.0830.12 | 0.1090.16 | 0.0310.05 | 175175 | 195195 | 67288899 |
| 300 KCMIL300 KCMIL | 11 | 3.58.89 | 24001088.62 | 0.0360.05 | 0.0470.07 | 0.0300.04 | 285285 | 320320 | 58506199 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 67288899 | 2/0-259 CU ESTAÑADO 65 EPR/45 LSZH 2KV RHH/RHW-2 NEGRO 2/0-259 TINNED CU 65 EPR/45 LSZH 2KV RHH/RHW-2 BLACK | 2/0 AWG 1C 259S | CARRETE CORTE A LA MEDIDA | |
| 58506199 | 300-37 CU 65 EPR/65 LSZH 600V RHH/RHW-2/USE-2 NEGRO 300-37 CU 65 EPR/65 LSZH 600V RHH/RHW-2/USE-2 BLACK | 300 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
El cable de tracción Southwire 2000V EPR/SOLONON está diseñado para su uso en aplicaciones de transporte masivo e industria general donde la flexibilidad, resistencia al fuego y baja generación de humo son una preocupación. Puede instalarse en lugares húmedos o secos en charolas portacables o canalizaciones. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal, 130°C para condiciones de sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Resistencia a la humedad y a la mayoría de aceites, ácidos y álcalis con un aislamiento exterior LSZH XLPO duradero. Cumple con los requisitos de Propagación de Flama y Liberación de Humo de NFPA 130. Clasificado para una presión lateral máxima de 1000 lbs./FT. Construcciones alternativas disponibles bajo solicitud.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (500kcmil & Larger)
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
