DistribuidorSouthwire

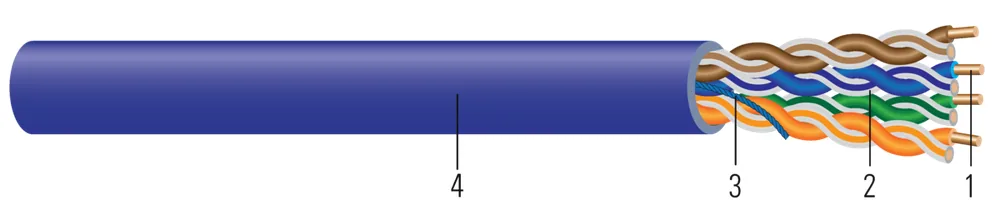

Categoría 5E CMR

Southwire

Categoría 5E CMR

Núm. Southwire
SPEC13163

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (12) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Número de ConductorEspesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)
24 AWG24 AWG44180.460.1930.492131 962631601
2265.365.362.362.363.863.860.860.82020570570
4.14.156.356.353.353.351.851.848.848.82323552552
5.85.851.851.848.848.845.745.742.742.724.524.5547547
6.56.550.350.347.347.343.843.840.840.82525545545
8.28.247.247.244.244.239.739.736.736.72525543543
9.39.345.845.842.842.837.837.834.834.82525542542
10.410.444.344.341.341.335.835.832.832.824.324.3541541
11.711.742.942.939.939.933.933.930.930.923.623.6540540
171738.438.435.435.427.927.924.924.921.521.5539539
222235.335.332.332.323.823.820.820.820.120.1538538
32.432.430.830.827.827.817.817.814.814.81818537537
44.944.927.127.124.124.112.912.99.99.916.316.3536536

Números de parte en esta familia (12)

Núm. SouthwireDescripciónConstrucciónEmpaque
24 AWG (12)
96263460624/4P SÓLIDO CU CAT5E UTP CMR PVC AZUL 350MHZ 1000 FT 24/4P SOL CU CAT5E UTP CMR PVC BLUE 350MHZ 1000 FT24 AWG 8C SOLCAJA JALABLE DE 1000 FT
96263160524 AWG 4 PARES SOL CU CAT5E UTP CMR PVC VERDE 350MHZ 1000 FT 24/4P SOL CU CAT5E UTP CMR PVC GREEN 350MHZ 1000 FT24 AWG 8C SOLCARRETE DE 1000 FT EN CAJA
96263460324/4P SOL CU CAT5E UTP CMR PVC NARANJA 350MHZ 1000 FT 24/4P SOL CU CAT5E UTP CMR PVC ORANGE 350MHZ 1000 FT24 AWG 8C SOLCAJA JALABLE DE 1000 FT
96263160124 AWG 4 PARES SOL CU CAT5E UTP CMR PVC BLANCO 350MHZ 1000 FT 24/4P SOL CU CAT5E UTP CMR PVC WHITE 350MHZ 1000 FT24 AWG 8C SOLCARRETE DE 1000 FT EN CAJA
96263460124 AWG 4 PARES SOL CU CAT5E UTP CMR PVC BLANCO 350MHZ 1000 FT 24/4P SOL CU CAT5E UTP CMR PVC WHITE 350MHZ 1000 FT24 AWG 8C SOLCAJA JALABLE DE 1000 FT
96263160224/4P SOL CU CAT5E UTP CMR PVC AMARILLO 350MHZ 1000 FT 24/4P SOL CU CAT5E UTP CMR PVC YELLOW 350MHZ 1000 FT24 AWG 8C SOLCARRETE DE 1000 FT EN CAJA
96263460224/4P SOL CU CAT5E UTP CMR PVC AMARILLO 350MHZ 1000 FT 24/4P SOL CU CAT5E UTP CMR PVC YELLOW 350MHZ 1000 FT24 AWG 8C SOLCAJA JALABLE DE 1000 FT
96263160624/4P SÓLIDO CU CAT5E UTP CMR XLP AZUL 350MHZ 1000 FT 24/4P SOL CU CAT5E UTP CMR XLP BLUE 350MHZ 1000 FT24 AWG 8C SOLCARRETE DE 1000 FT EN CAJA
96263460824 AWG 4 PARES SOL CU CAT5e UTP CMR PVC NEGRO 350MHz 1000 FT 24/4P SOL CU CAT5e UTP CMR PVC BLACK 350MHz 1000 FT24 AWG 8C SOLCAJA JALABLE DE 1000 FT
96263160924/4P SÓLIDO CU CAT5e UTP CMR PVC GRIS 350MHz 1000 FT 24/4P SOL CU CAT5e UTP CMR PVC GRAY 350MHz 1000 FT24 AWG 8C SOLCARRETE DE 1000 FT EN CAJA
96263460924/4P SÓLIDO CU CAT5e UTP CMR PVC GRIS 350MHz 1000 FT 24/4P SOL CU CAT5e UTP CMR PVC GRAY 350MHz 1000 FT24 AWG 8C SOLCAJA JALABLE DE 1000 FT
96263460524 AWG 4 PARES SOL CU CAT5e UTP CMR PVC VERDE 350MHz 1000 FT 24/4P SOL CU CAT5e UTP CMR PVC GREEN 350MHz 1000 FT24 AWG 8C SOLCAJA JALABLE DE 1000 FT

Aplicación y características

El cable de par trenzado sin blindaje Southwire Cat 5e es un cable de comunicación de datos de alto rendimiento. Este cable ethernet está diseñado para instalaciones de red interior TIPO CMR. Puede ser utilizado en sistemas de red Ethernet, Video MPEG4 / M-JPEG / Digital / Analógico / Banda Base / Banda Ancha y otras aplicaciones multimedia de voz.

  • Resistencia DC: <9.38 ohm/100m
  • Desbalance de Resistencia DC: <5.00%
  • Capacitancia Mutua: <5.60 nF/100m
  • Desbalance de Capacitancia (Par a Tierra): <330 pF/100m
  • Resistencia de Aislamiento: >500 MOhm-100m
  • Rigidez Dieléctrica: 2.5 DCkV/seg
  • Impedancia (promedio): >100+/- 15% (1 < freq < 350MHz)
  • Retardo de Propagación 011: <534 ns/100m
  • Sesgo de Retardo de Propagación 011: <45 ns/100m

    • Normas y referencias

    • UL 444 Listed CMR
    • UL 1666 Standard for Test for Flame Propagation Height of Electrical and Optical-Fiber Cables Installed Vertically in Shafts
    • IEEE 802.3 and IEC 61156-5 Ed. 2.0
    • RoHS-3 Complies with European Directive 2015/863
    • TIA/EIA 568.D.2 test to 350MHz , beyond 100MHz only for reference
    • NEC Article 800
