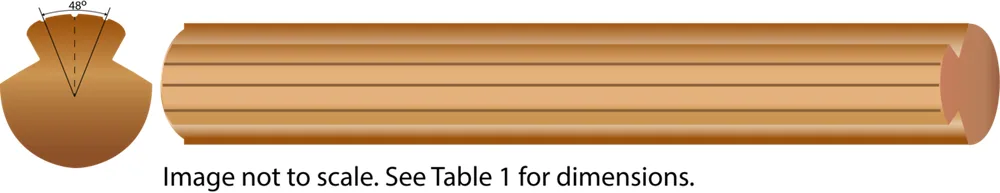

Hilo de contacto ranurado de bronce y aleación
- Núm. Southwire
- SPEC48302
Hilo de contacto CuMg 0.2 (Alloy80)/CuMg 0.5 (Alloy 55) CuAg0.1 y CuSn0.2 / hilo de trole
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (13) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Número de Conductor | Forma Cond. | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Tensión de Jalado Máximo (lbs)(kg) | |
|---|---|---|---|---|---|---|---|---|
| 335 KCMIL335 KCMIL | 11 | 11 | CuMg0.2CuMg0.2 | 0.6801.73 | 10201518 | 0.0390.06 | 150406822.02 | 64719399 |
| 2/0 MILS2/0 MILS | 11 | CuMg0.2CuMg0.2 | 0.3921.00 | 417621 | 0.0940.14 | 74733389.69 | 59644099 | |
| 120* MILS120* MILS | 22 | 11 | CuMg0.5CuMg0.5 | 0.5181.32 | 7341093 | 0.0730.11 | 128085809.61 | 45683699 |
| 300 MILS300 MILS | 11 | 11 | CuAgCuAg | 0.5741.46 | 9081351 | 0.0370.06 | 117785342.41 | 45633399 |
| 350 MILS350 MILS | 11 | 11 | CuMg0.2CuMg0.2 | 0.621.57 | 10631582 | 0.0370.06 | 164107443.44 | 64681899 |
Números de parte en esta familia (13)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 64123199 | CABLE DE CONTACTO ACANALADO ALEACIÓN 85 120mm2 3 120mm2 ALLOY 85 3 GROOVED CONTACT WIRE | 482.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 45683699 | 120mm2 CUMG ALEACIÓN 55 3 CABLES ACANALADOS EN50149 120mm2 CUMG ALLOY 55 3 GROOVED WIRE EN50149 | 482.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 66473599 | 2/0 AWG(69.9mm2) ALEACIÓN 55 CONDUCTOR DE CONTACTO ACANALADO 3 2/0 AWG(69.9mm2)ALLOY55 3 GROOVED CONTACT WIRE | 392.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 59644099 | 2/0 AWG (69.9mm2) ALEACIÓN 80 3 CONTACTOS RANURADOS CONDUCTOR 2/0 AWG(69.9mm2)ALLOY80 3 GROOVED CONTACT WIRE | 392.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 58727199 | 300 AWG (152mm2) ALLOY55 CABLE DE CONTACTO ACANALADO 3 300 AWG (152mm2) ALLOY55 3 GROOVED CONTACT WIRE | 574.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 45633399 | 300 KCMIL CuAg 0,1 ALTA RESISTENCIA 2 CONTACTO RANURADO CABLE EN50149 300 KCMIL CuAg 0,1 HIGH STRENGTH 2 GROOVED CONTACT WIRE EN50149 | 574.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 67793999 | 335 KCMIL (170.5mm2) CU ALEACIÓN MG 55 CABLE DE TROLE SECCIÓN PROFUNDA FIGURA 9 3 ASTM B-9 335 KCMIL (170.5mm2)CU MG ALLOY 55 3 FIGURE 9 DEEP SECTION TROLLEY WIREASTM B-9 | 335.00 KCMIL 0C | CARRETE CORTE A LA MEDIDA | |
| 64719399 | 335 KCMIL (170.5mm2) CU ALEACIÓN MG 80 CABLE DE TROLE SECCIÓN PROFUNDA FIGURA 9 3 ASTM B-9 335 KCMIL (170.5mm2)CU MG ALLOY 80 3FIGURE 9 DEEP SECTION TROLLEY WIRE ASTM B-9 | 335.00 KCMIL 0C | CARRETE CORTE A LA MEDIDA | |
| 64681899 | 350 KCMIL (177mm2) CU ALEACIÓN MG 80 3 CONDUCTOR CON CONTACTO RANURADO ASTM B-9 350 KCMIL (177mm2) CU MG ALLOY 80 3 GROOVED CONTACT WIRE ASTM B-9 | 620.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 58378899 | 4/0 AWG (107mm2) ALLOY55 CABLE DE CONTACTO ACANALADO 3 4/0 AWG (107mm2) ALLOY55 3 GROOVED CONTACT WIRE | 482.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 66902899 | 4/0 AWG (107mm²) ALEACIÓN 85 3 CONTACTO DE ALAMBRE RANURADO 4/0 AWG(107mm2) ALLOY 85 3 GROOVED CONTACT WIRE | 482.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 59246699 | 4/0 AWG(107mm2) ALLOY80 CABLE DE CONTACTO CON 3 RANURAS 4/0 AWG(107mm2)ALLOY80 3 GROOVED CONTACT WIRE | 482.00 MILS 0C | CARRETE CORTE A LA MEDIDA | |
| 64915399 | AC107mm2 CUAG 2 CABLE DE CONTACTO RANURADO EN50149 AC107mm2 CUAG 2 GROOVED CONTACT WIRE EN50149 | 482.00 MILS 0C | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Para uso como fuente de potencia aérea en tranvías, trolebuses, autobuses trolebús eléctricos, sistemas de transrápido y transporte masivo pesado. También se utiliza en trenes de mina accionados eléctricamente y grúas industriales. Las propiedades de resistencia a la tracción alta permiten reducción de mantenimiento de espaciamiento en aplicaciones de túnel. El alambre de contacto/trolebús de bronce de Southwire es ideal para sistemas de transporte con velocidades de línea aumentadas justo por encima de 200 mph (322 km/h).
• Resistencia a la Tracción Alta y Carga de Rotura
• Valor Más Alto Semi-Duro de Cualquier Material en Uso Presente.
• Soporte Duradero y Confiable.
• Permite Aumentar Velocidades de Línea Máxima
• Mecánicamente Robusto
• Cumple RoHS/Proposición 65
• Se envía en carretes de madera N-42 (carretes de acero S-77 disponibles según política de carrete SW)
• Disponible con marcado de identificación de lóbulo superior según IEEE 1896-2016
• Calificado Southwire SPEED para solicitudes de bajo volumen
• Cumple Buy America
Normas y referencias
- ASTM B9 Bronze Trolley Wire
- EN 50149 Railway Applications. Fixed Installations. Electric Traction. Copper and Copper Alloy Grooved Contact Wires.
