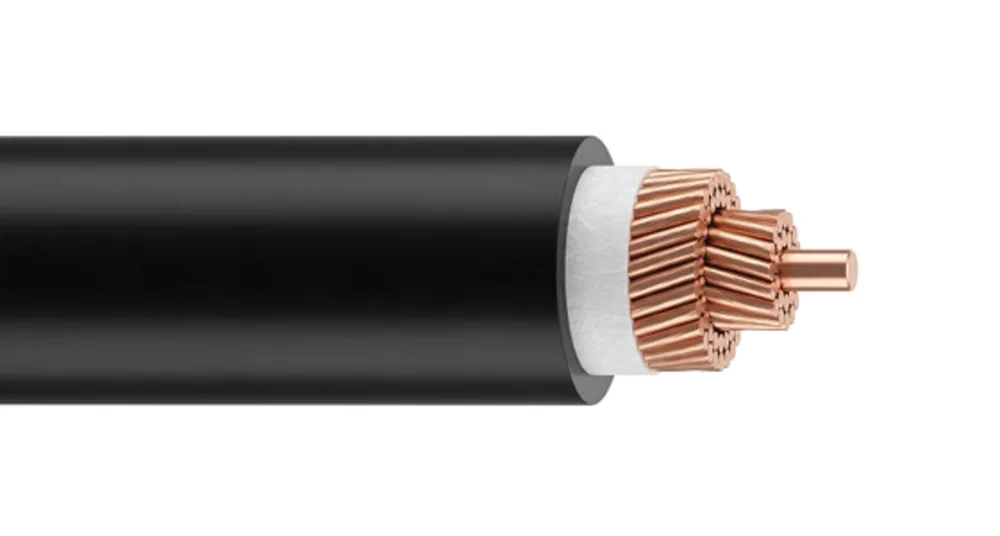

Cable de Unión Equipotencial
- Núm. Southwire
- HVUD37
El cable de unión equipotencial es un cable de cobre bloqueado contra la humedad diseñado para proporcionar puesta a tierra y unión equipotencial confiable para sistemas de energía de alto voltaje. Construido con conductores de cobre cableados comprimidos y aislamiento XLPE duradero, ofrece una excelente conductividad eléctrica, resistencia mecánica y confiabilidad a largo plazo en subestaciones, sistemas de cables subterráneos y otras aplicaciones críticas de infraestructura.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Tamaños y construcciones disponibles
| Número de Parte | Tamaño Conductores (AWG o kcmil) | Diámetro Nom. (pulgadas) | Espesor del Aislamiento (inch)(cm) | Diámetro sobre aislamiento nominal (pulgadas) | Peso Nom. (lbs/1000') | |
|---|---|---|---|---|---|---|
| 55.62.6455.62.64 | 4/0-194/0-19 | 0.5120.512 | 0.130.33 | 0.7720.772 | 773773 | |
| 55.62.6555.62.65 | 250-37250-37 | 0.5580.558 | 0.130.33 | 0.8180.818 | 904904 | |
| 62.95.7262.95.72 | 350-37350-37 | 0.6610.661 | 0.130.33 | 0.9210.921 | 12351235 | |
| 55.62.6755.62.67 | 500-37500-37 | 0.790.79 | 0.130.33 | 1.051.05 | 17331733 | |
| 62.95.7362.95.73 | 750-61750-61 | 0.9680.968 | 0.130.33 | 1.2281.228 | 25422542 | |
| 62.95.7462.95.74 | 1000-611000-61 | 1.1171.117 | 0.130.33 | 1.3771.377 | 33653365 |
Aplicación y características
- Diseñado para puesta a tierra y unión equipotencial de sistemas de cable de alto voltaje
- Apto para subestaciones, rutas de cable subterráneo e instalaciones de infraestructura crítica
- El diseño con bloqueo de humedad ayuda a prevenir la infiltración de agua y mantener la confiabilidad a largo plazo
- Proporciona continuidad eléctrica confiable en todo el sistema de cable
- El conductor de cobre de alta conductividad soporta desempeño de puesta a tierra eficiente
- Entrega un desempeño mecánico fuerte para entornos de instalación exigentes
- El aislamiento XLPE duradero proporciona protección en condiciones operativas severas
- El aislamiento resistente a la abrasión mejora la durabilidad de instalación y vida útil
- Soporta seguridad del sistema, integridad de puesta a tierra y mitigación de fallas
- Ayuda a mantener operación confiable de sistemas de transmisión y distribución de alto voltaje
- Disponible en una gama de tamaños de conductor para soportar requisitos variables del proyecto
- Mejora la confiabilidad general de la red y desempeño del sistema de cable
Normas y referencias
- Designed for grounding and bonding in high-voltage cable systems
- Moisture-blocked cable construction for enhanced reliability
- Bare compressed stranded copper conductor design
- XLPE insulated construction
- Suitable for substations, underground cable systems, and critical infrastructure applications
- Available in conductor sizes from 4/0 AWG to 1000 kcmil
- Insulation thickness: 0.130 inches nominal
- Overall cable diameter ranging from 0.772 inches to 1.377 inches nominal
