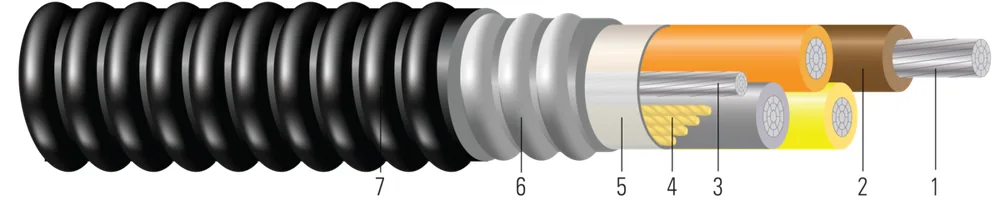

Cable alimentador de conductor de aluminio XHHW-2 tipo MC Armorlite® con chaqueta de PVC, colores 277/480V
- Núm. Southwire
- SPEC60370
Conductores individuales de aluminio aislados XHHW-2 con aleación de aluminio Triple E™ serie 8000. Conductor de puesta a tierra de aleación de aluminio Alumaflex® desnudo. Certificado UL. 600 voltios. Calificado VW-1. Armadura de aluminio entrelazada ligera. Cubierta PVC general. Resistente a la luz solar.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4/0 AWG4/0 AWG | 55 | BN,OE,YW,GY,GNBN,OE,YW,GY,GN | 0.4741.20 | 1919 | 501.27 | 1x21x2 | 1.7864.54 | 601.52 | 1.9124.86 | 16912516 | 67781399 |
| 500 KCMIL500 KCMIL | 33 | BN,OE,YW,GNBN,OE,YW,GN | 0.7351.87 | 3434 | 701.78 | 1x1/01x1/0 | 2.2145.62 | 601.52 | 2.345.94 | 27044024 | 67771999 |
| 4/0 AWG4/0 AWG | 55 | 13.434.04 | 50782303.34 | 0.0840.13 | 0.1000.15 | 0.0410.06 | 144144 | 164164 | 67781399 | ||
| 500 KCMIL500 KCMIL | 33 | 16.341.40 | 90004082.33 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 67771999 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 67781399 | 4/0-5 STR 3E AL THHN CAFÉ/NARANJA/AMARILLO/GRIS/#2 VERDE TIERRA AIA MC CUBIERTA NEGRA 4/0-5 STR 3E AL THHN BROWN/ORANGE/YELLOW/GRAY/#2 GREEN GROUND AIA MC BLACK JKT | 4/0 AWG 5C 19S | CAF/NAR/AMA/GRIS/2 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 67771999 | 500-3 CABLEADO 3E AL XHHW-2 CAFÉ/NARANJA/AMARILLO/#1/0 CU TIERRA VERDE AIA MC CUBIERTA NEGRA 500-3 STR 3E AL XHHW-2 BROWN/ORANGE/YELLOW/#1/0 CU GREEN GROUND AIA MC BLACK JKT | 500 KCMIL 3C 34S | CAF/NAR/AMA/1/0 COBRE TIERRA | CARRETE CORTE A LA MEDIDA |
Aplicación y características
El cable alimentador Southwire Armorlite® Tipo MC es apropiado para uso como sigue:
- Distribución de energía alimentadora y de servicio en edificios comerciales, industriales, institucionales y multifamiliares.
- Donde está expuesto a rellenos de ceniza, cloruros fuertes, álcalis cáusticos o vapores de cloro o de ácidos clorhídricos.
- Jalado o embebido en yeso.
- Instalaciones ocultas o expuestas.
- Apropiado para Lugares Húmedos conforme NEC 330.10(A)(11)
- Lugares de Asamblea conforme NEC 518.4 y teatros conforme NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas, o como cable aéreo en un mensajero.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información conforme NEC 645.5(D) y 645.5(E)
- Clase I Div. 2, Clase II Div 2, y Clase III Div. 1 Ubicaciones Peligrosas.
- Tipo XHHW-2 con clasificación 90ºC Seco/Húmedo
El cable alimentador Southwire Armorlite® Tipo MC cumple o supera los siguientes requisitos:
- Información de Guía de Productos en Línea UL - Cable Blindado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en Sistemas de Sellado por Penetración a Través de 1, 2 y 3 Horas UL
Código de Colores
- 3/C: Café, Naranja, Amarillo
- 4/C: Café, Naranja, Amarillo, Gris
Normas y referencias
- ASTM B800 8000 Series Aluminum Alloy Wire
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
