DistribuidorSouthwire
Cable alimentador de conductor de aluminio THHN/THWN tipo MC Armorlite®, colores 277/480V

Southwire

Cable alimentador de conductor de aluminio THHN/THWN tipo MC Armorlite®, colores 277/480V

Núm. Southwire
SPEC60365

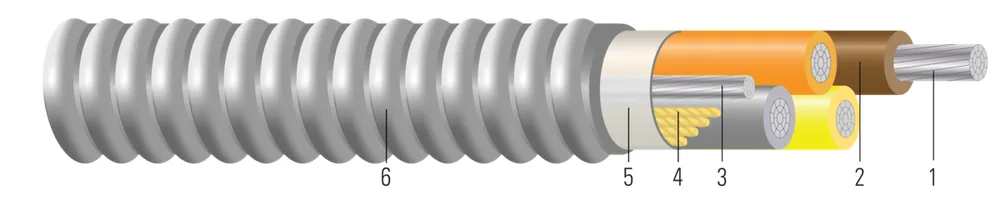

Conductores individuales aislados de aluminio THHN/THWN-2 con aleación de aluminio Triple E™ serie 8000. Conductor de puesta a tierra de aleación de aluminio AlumaFlex™ desnudo. Listado UL. 600 voltios. Clasificación VW-1. Armadura entrelazada de aluminio ligero.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (2) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Número de ConductorColorDiámetro Sobre Conductor (in)(cm)Hebras del ConductorEspesor del Aislamiento (mils)(mm)Tamaño de TierraDiámetro Sobre Armadura (in)(cm)Peso Aprox. (lbs/1000')(kgs/km)
1/0 AWG1/0 AWG33BN,OE,YWBN,OE,YW0.3360.851010601.521x41x41.2403.15614914 56542701
2/0 AWG2/0 AWG44BN,OE,YW,GYBN,OE,YW,GY0.3760.961212601.521x41x41.4003.569181366 56337499
1/0 AWG1/0 AWG338.722.101900861.820.1680.250.2010.300.0440.07120120135135 56542701
2/0 AWG2/0 AWG449.824.8925551158.930.1330.200.1600.240.0430.06108108120120 56337499

Números de parte en esta familia (2)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
565427011/0-3 CABLEADO 3E AL THHN CAFÉ/NARANJA/AMARILLO/#4 TIERRA DESNUDA AIA MC 600V 1000 FT 1/0-3 STR 3E AL THHN BROWN/ORANGE/YELLOW/#4 BARE GROUND AIA MC 600V 1000 FT1/0 AWG 3C 10 STRCAF/NAR/AMR/ 4 TIERRA DESNUDACARRETE DE 1000 FT
563374992/0-4 STR 3E AL THHN CAFÉ/NARANJA/AMARILLO/GRIS/#4 TIERRA DESNUDA AIA MC 600V 2/0-4 STR 3E AL THHN BROWN/ORANGE/YELLOW/GRAY/#4 BARE GROUND AIA MC 600V2/0 AWG 4C 12 STRCAFÉ/NARANJA/AMARILLO/GRIS/ 4 TIERRA DESNUDA, 0CARRETE CORTE A LA MEDIDA

Aplicación y características

El cable alimentador Southwire Armorlite® tipo MC es apto para usarse de la siguiente manera:
- Distribución de energía de alimentadores y servicios en edificios comerciales, industriales, institucionales y multirresidenciales.
- Pasado o empotrado en yeso.
- Instalaciones ocultas o expuestas.
- Apto para circuitos de potencia e iluminación.
- Lugares de Reunión conforme a NEC 518.4 y teatros conforme a NEC 520.5.
- Espacios de manejo de aire ambiental conforme a NEC 300.22 (C).
- Instalación en charola portacables y canalizaciones aprobadas, o como cable aéreo en un mensajero.
- Bajo pisos elevados para conductores y cables de equipo de tecnología de la información conforme a NEC 645.5(D) & 645.5(E)
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Tipo THHN/THWN clasificado 90ºC Seco/ 75ºC Húmedo
- Las mangueras anti-cortocircuito no son requeridas para usar con cable MC conforme a NEC y UL

Cable Alimentador Southwire Armorlite® tipo MC - cumple o excede los siguientes requisitos:
- Información de la Guía de Productos en Línea de UL - Cable Blindado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en Sistemas de Sellado de Penetración a Través de 1, 2 y 3 Horas de UL

Código de Color - 3/C: Café, Naranja, Amarillo
- 4/C: Café, Naranja, Amarillo, Gris

Normas y referencias

  • ASTM B800 8000 Series Aluminum Alloy Wire
  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 83 Thermoplastic Insulated Wires and Cables
  • UL 1569 Metal-Clad Cables
  • UL 1479 Standard for Safety Fire Tests of Penetration Firestops
  • UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
  • RoHS Compliant Lead-Free, Silicone-Free, Halogen Free
  • Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
