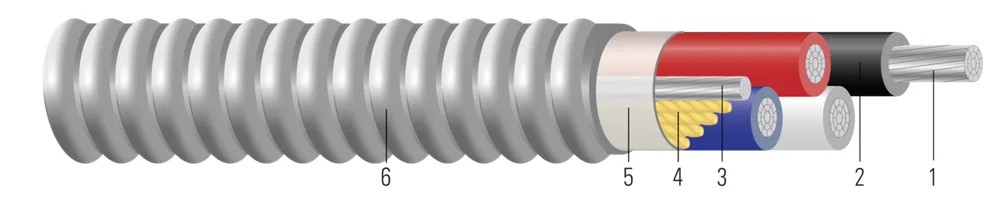

Cable alimentador de conductor de aluminio THHN/THWN tipo MC Armorlite®, colores 120/208V
- Núm. Southwire
- SPEC60345
Sencillos Aislados THHN/THWN-2 de Aluminio con Aleación de Aluminio Triple E™ serie 8000. Conductor de Puesta a Tierra de Aluminio AlumaFlex™ Desnudo. Listado UL. 600 Voltios. Clasificado VW-1. Armadura Entrelazada de Aluminio Ligero.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (8) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 33 | BK,RD,WEBK,RD,WE | 0.3360.85 | 1010 | 601.52 | 1x41x4 | 1.2403.15 | 618920 | 55875999 |
| 1/0 AWG1/0 AWG | 44 | BK,RD,BE,WEBK,RD,BE,WE | 0.3360.85 | 1010 | 601.52 | 1x41x4 | 1.3043.31 | 7811162 | 60528799 |
| 2/0 AWG2/0 AWG | 33 | BK,RD,WEBK,RD,WE | 0.3760.96 | 1212 | 601.52 | 1x41x4 | 1.2763.24 | 7051049 | 55720799 |
| 3/0 AWG3/0 AWG | 33 | BK,RD,WEBK,RD,WE | 0.4221.07 | 1616 | 601.52 | 1x41x4 | 1.4273.62 | 8451257 | 55876701 |
| 4/0 AWG4/0 AWG | 33 | BK,RD,WEBK,RD,WE | 0.4741.20 | 1919 | 601.52 | 1x21x2 | 1.5904.04 | 10871618 | 55721501 |
| 250 KCMIL250 KCMIL | 33 | BK,RD,WEBK,RD,WE | 0.5201.32 | 2222 | 701.78 | 1x11x1 | 1.7354.41 | 12931924 | 55964799 |
| 500 KCMIL500 KCMIL | 44 | BK,RD,BE,WEBK,RD,BE,WE | 0.7351.87 | 3535 | 701.78 | 1x2501x250 | 2.4236.15 | 30254502 | 55274799 |
| 1/0 AWG1/0 AWG | 33 | 8.621.84 | 1900861.82 | 0.1680.25 | 0.2010.30 | 0.0440.07 | 120120 | 135135 | 55875999 |
| 1/0 AWG1/0 AWG | 44 | 9.123.11 | 2027919.43 | 0.1680.25 | 0.2010.30 | 0.0440.07 | 9696 | 108108 | 60528799 |
| 2/0 AWG2/0 AWG | 33 | 8.922.61 | 23951086.35 | 0.1330.20 | 0.1600.24 | 0.0430.06 | 135135 | 150150 | 55720799 |
| 3/0 AWG3/0 AWG | 33 | 10.025.40 | 30201369.85 | 0.1050.16 | 0.1260.19 | 0.0420.06 | 155155 | 175175 | 55876701 |
| 4/0 AWG4/0 AWG | 33 | 11.128.19 | 38081727.28 | 0.0840.13 | 0.1000.15 | 0.0410.06 | 180180 | 205205 | 55721501 |
| 250 KCMIL250 KCMIL | 33 | 12.130.73 | 45002041.16 | 0.0710.11 | 0.0860.13 | 0.0410.06 | 205205 | 230230 | 55964799 |
| 500 KCMIL500 KCMIL | 44 | 17.043.18 | 96004354.48 | 0.0350.05 | 0.0440.07 | 0.0390.06 | 248248 | 280280 | 55274799 |
Números de parte en esta familia (8)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 1/0 AWG · 3 conductores (1) | |||||
| 55875999 | 1/0-3 CABLEADO 3E AL THHN NEGRO/ROJO/BLANCO/#4 TIERRA DESNUDA AIA MC 600V 1/0-3 STR 3E AL THHN BLACK/RED/WHITE/#4 BARE GROUND AIA MC 600V | 1/0 AWG 3C 10 STR | NGR/ROJ/BLN/ 4 TIERRA DESNUDA | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG · 4 conductores (1) | |||||
| 60528799 | 1/0-4 STR 3E AL THHN NEGRO/ROJO/AZUL/BLANCO/#4 TIERRA DESNUDA AIA MC 600V 1/0-4 STR 3E AL THHN BLACK/RED/BLUE/WHITE/#4 BARE GROUND AIA MC 600V | 1/0 AWG 4C 10STR | NEGRO/ROJO/AZUL/BLANCO/ 4 TIERRA DESNUDA, 0 | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG · 3 conductores (1) | |||||
| 55720799 | 2/0-3 CABLEADO 3E AL THHN NEGRO/ROJO/BLANCO/#4 TIERRA DESNUDA AIA MC 600V 2/0-3 STR 3E AL THHN BLACK/RED/WHITE/#4 BARE GROUND AIA MC 600V | 2/0 AWG 3C 12 STR | NGR/ROJ/BLN/ 4 TIERRA DESNUDA | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG · 3 conductores (1) | |||||
| 55876701 | 3/0-3 HILOS 3E AL THHN NEGRO/ROJO/BLANCO/#4 TIERRA DESNUDA AIA MC 600V 1000 FT 3/0-3 STR 3E AL THHN BLACK/RED/WHITE/#4 BARE GROUND AIA MC 600V 1000 FT | 3/0 AWG 3C 16 STR | NGR/ROJ/BLN/ 4 TIERRA DESNUDA | CARRETE DE 1000 FT | |
| 4/0 AWG · 3 conductores (2) | |||||
| 55721599 | 4/0 AWG 3 CONDUCTORES CABLEADO 3E AL THHN NEGRO/ROJO/BLANCO/#2 TIERRA DESNUDA AIA MC 600V 0 FT 4/0-3 STR 3E AL THHN BLACK/RED/WHITE/#2 BARE GROUND AIA MC 600V 0 FT | 4/0 AWG 3C 19 STR | NGR/ROJ/BLN/ 2 TIERRA DESNUDA | CARRETE CORTE A LA MEDIDA | |
| 55721501 | 4/0-3 CABLEADO 3E AL THHN NEGRO/ROJO/BLANCO/#2 TIERRA DESNUDA MC 600V 1000 FT AIA 4/0-3 STR 3E AL THHN BLACK/RED/WHITE/#2 BARE GROUND AIA MC 600V 1000 FT | 4/0 AWG 3C 19 STR | NGR/ROJ/BLN/ 2 TIERRA DESNUDA | CARRETE DE 1000 FT | |
| 250 kcmil · 3 conductores (1) | |||||
| 55964799 | 250-3 CABLEADO 3E AL THHN NEGRO/ROJO/BLANCO/#1 TIERRA DESNUDA AIA MC 600V 250-3 STR 3E AL THHN BLACK/RED/WHITE/#1 BARE GROUND AIA MC 600V | 250 KCMIL 3C 22 STR | NGR/ROJ/BLN/ 1 TIERRA DESNUDA | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil · 4 conductores (1) | |||||
| 55274799 | 500-4 STR 3E AL THHN NEGRO/ROJO/AZUL/BLANCO/#250 TIERRA DESNUDA AIA MC 600V 500-4 STR 3E AL THHN BLACK/RED/BLUE/WHITE/#250 BARE GROUND AIA MC 600V | 500 KCMIL 4C 34S | NEGRO/ROJO/AZUL/BLANCO/ 250 TIERRA DESNUDA, 0 | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
El cable Alimentador tipo Armorlite® Type MC de Southwire es apto para usarse como sigue:
- Distribución de potencia de alimentador y acometida en edificios comerciales, industriales, institucionales y de vivienda multifamiliar.
- Tendido o empotrado en yeso.
- Instalaciones ocultas o expuestas.
- Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.
- Espacios de manejo de aire ambiental según NEC 300.22 (C).
- Instalación en charola portacables y canalizaciones aprobadas, o como cable aéreo en un mensajero.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) y 645.5(E)
- Clase I Div. 2, Clase II Div 2, y Clase III Div. 1 Lugares Peligrosos.
- Tipo THHN/THWN clasificado 90ºC Seco / 75ºC Húmedo
El Cable Alimentador tipo Armorlite® Type MC de Southwire cumple o excede los siguientes requisitos:
- Información de Guía de Productos en Línea UL - Cable Apantallado de Metal (PJAZ) (www.ul.com)
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en Sistemas de Cierre de Penetración a Prueba de Incendio UL 1, 2 y 3 Horas
Código de Colores
- 3/C: Negro, Rojo, Blanco
- 4/C: Negro, Rojo, Azul, Blanco
Normas y referencias
- ASTM B800 8000 Series Aluminum Alloy Wire
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
