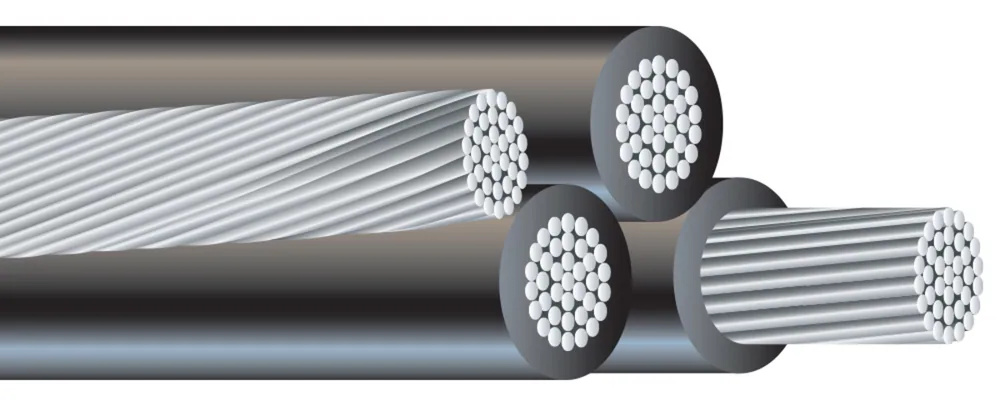

ACOMETIDA AÉREA CUÁDRUPLEX DE ALUMINIO XLP
- Núm. Southwire
- AL600V67
Conductores de aluminio. Aislamiento de polietileno o polietileno reticulado.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (62) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 44 | 6 AWG6 AWG | 77 | 451.14 | 64716.44 | 152226 | 10526201 |
| 44 | 4 AWG4 AWG | 77 | 451.14 | 75919.30 | 227337 | 10528801 |
| 44 | 2 AWG2 AWG | 77 | 451.14 | 90122.90 | 314467 | 10520505 |
| 44 | 1/0 AWG1/0 AWG | 77 | 601.52 | 115229.27 | 552821 | 10530405 |
| 44 | 1/0 AWG1/0 AWG | 99 | 601.52 | 113928.94 | 504751 | 10521301 |
| 44 | 2/0 AWG2/0 AWG | 1111 | 601.52 | 124331.58 | 620922 | 10522102 |
| 44 | 3/0 AWG3/0 AWG | 1717 | 601.52 | 135934.52 | 8331240 | 10533801 |
| 44 | 4/0 AWG4/0 AWG | 1818 | 601.52 | 149137.89 | 9411401 | 10524701 |
| 44 | 336.4 KCMIL336.4 KCMIL | 1919 | 802.03 | 194449.39 | 14892215 | 23766901 |
Números de parte en esta familia (62)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 6 AWG (1) | ||||
| 10526201 | 6-7 AL 600VOH QX CHOLA/XLPE/FASE ID 2100 FT 6-7 AL 600VOH QX CHOLA/XLPE/PHASE ID 2100 FT | 6 AWG 4C 7S | CARRETE DE 2100 FT | |
| 4 AWG (3) | ||||
| 10528807 | 4 AWG 7 HILOS AL 600VOH QX HACKNEY/XLPE/IDENTIF. DE FASE 1000 FT 4-7 AL 600VOH QX HACKNEY/XLPE/PHASE ID 1000 FT | 4 AWG 4C 7 STR | CARRETE DE 1000 FT | |
| 10528801 | 4 AWG 7 HILOS AL 600VOH QX HACKNEY/XLPE/IDENTIF. DE FASE 1700 FT 4-7 AL 600VOH QX HACKNEY/XLPE/PHASE ID 1700 FT | 4 AWG 4C 7 STR | CARRETE DE 1700 FT | |
| 10528802 | 4-7 AL 600VOH QX HACKNEY/XLPE/IDENTIFICACIÓN DE FASE 500 FT 4-7 AL 600VOH QX HACKNEY/XLPE/PHASE ID 500 FT | 4 AWG 4C 7 STR | ROLLO DE 500 FT | |
| 2 AWG (12) | ||||
| 10536101 | 2 AWG 7 HILOS AL 600VOH QX BELGIAN/XLPE/IDENTIF. DE FASE 1800 FT 2-7 AL 600VOH QX BELGIAN/XLPE/PHASE ID 1800 FT | 2 AWG 4C 7 STR | CARRETE DE 1800 FT | |
| 10536103 | 2-7 AL 600VOH QX BELGIAN/XLPE/IDENTIFICACIÓN DE FASE 500 FT 2-7 AL 600VOH QX BELGIAN/XLPE/PHASE ID 500 FT | 2 AWG 4C 7 STR | CARRETE DE 500 FT | |
| 62242626 | 2 AWG 7 HILOS AL 600VOH QX MUSTANG/XLPE/IDENTIFICADOR DE FASE - SALT RIVER PROJECT 110 FT 2-7 AL 600VOH QX MUSTANG/XLPE/PHASE ID - SALT RIVER PROJECT 110 FT | 2 AWG 4C 7 STR | ROLLO DE 110 FT | |
| 62242625 | CABLE 2 AWG AL 600VOH QX MUSTANG/XLPE/IDENTIFICACIÓN DE FASE - SALT RIVER PROJECT 1800 FT 2-7 AL 600VOH QX MUSTANG/XLPE/PHASE ID - SALT RIVER PROJECT 1800 FT | 2 AWG 4C 7 STR | CARRETE DE 1800 FT | |
| 10520506 | 2 AWG 7 HILOS AL 600VOH QX MUSTANG/XLPE/IDENTIF. DE FASE 1000 FT 2-7 AL 600VOH QX MUSTANG/XLPE/PHASE ID 1000 FT | 2 AWG 4C 7 STR | CARRETE DE 1000 FT | |
| 10520524 | 2-7 AL 600VOH QX MUSTANG/XLPE/IDENTIFICACIÓN DE FASE 125 FT 2-7 AL 600VOH QX MUSTANG/XLPE/PHASE ID 125 FT | 2 AWG 4C 7 STR | ROLLO DE 125 FT | |
| 10520525 | 2 AWG 7 HILOS AL 600VOH QX MUSTANG/XLPE/IDENTIF. DE FASE 1800 FT 2-7 AL 600VOH QX MUSTANG/XLPE/PHASE ID 1800 FT | 2 AWG 4C 7 STR | CARRETE DE 1800 FT | |
| 10520505 | 2-7 AL 600VOH QX MUSTANG/XLPE/IDENTIFICACIÓN DE FASE 500 FT 2-7 AL 600VOH QX MUSTANG/XLPE/PHASE ID 500 FT | 2 AWG 4C 7 STR | ROLLO DE 500 FT | |
| 10529601 | 2-7 AL 600VOH QX PALOMINO/XLPE/IDENTIFICACIÓN DE FASE 1800 FT 2-7 AL 600VOH QX PALOMINO/XLPE/PHASE ID 1800 FT | 2 AWG 4C 7 STR | CARRETE DE 1800 FT | |
| 55413301 | 2-7 AL 600VOH QX PALOMINO/XLPE/IDENTIFICACIÓN DE FASE 1800 FT 2-7 AL 600VOH QX PALOMINO/XLPE/PHASE ID 1800 FT | 2 AWG 4C 7 STR | CARRETE DE 1800 FT | |
| 10529602 | 2 AWG 7 HILOS AL 600VOH QX PALOMINO/XLPE/IDENTIF. DE FASE 500 FT 2-7 AL 600VOH QX PALOMINO/XLPE/PHASE ID 500 FT | 2 AWG 4C 7 STR | ROLLO DE 500 FT | |
| 10529604 | 2 AWG 7 HILOS AL 600VOH QX PALOMINO/XLPE/IDENTIF. DE FASE 500 FT 2-7 AL 600VOH QX PALOMINO/XLPE/PHASE ID 500 FT | 2 AWG 4C 7 STR | CARRETE DE 500 FT | |
| 1/0 AWG (15) | ||||
| 10531201 | 1/0 CABLEADO AL 600VOH QX COSTENA/XLPE/ID DE FASE 1200 FT 1/0 STR AL 600VOH QX COSTENA/XLPE/PHASE ID 1200 FT | 1/0 AWG 4C 9S | CARRETE DE 1200 FT | |
| 10531225 | 1/0 CABLEADO AL 600VOH QX COSTENA/XLPE/ID DE FASE 1200 FT 1/0 STR AL 600VOH QX COSTENA/XLPE/PHASE ID 1200 FT | 1/0 AWG 4C 9S | CARRETE DE 1200 FT | |
| 10531207 | 1/0 CABLEADO AL 600VOH QX COSTENA/XLPE/PHASE ID 250 FT 1/0 STR AL 600VOH QX COSTENA/XLPE/PHASE ID 250 FT | 1/0 AWG 4C 9S | ROLLO DE 250 FT | |
| 10531228 | 1/0 CABLEADO AL 600VOH QX COSTENA/XLPE/PHASE ID 250 FT 1/0 STR AL 600VOH QX COSTENA/XLPE/PHASE ID 250 FT | 1/0 AWG 4C 9S | ROLLO DE 250 FT | |
| 10531202 | 1/0 CABLEADO AL 600VOH QX COSTENA/XLPE/PHASE ID 500 FT 1/0 STR AL 600VOH QX COSTENA/XLPE/PHASE ID 500 FT | 1/0 AWG 4C 9S | ROLLO DE 500 FT | |
| 10521301 | 1/0 CABLEADO AL 600VOH QX CRIOLLO/XLPE/ID DE FASE 1200 FT 1/0 STR AL 600VOH QX CRIOLLO/XLPE/PHASE ID 1200 FT | 1/0 AWG 4C 9S | CARRETE DE 1200 FT | |
| 10521307 | 1/0 CABLEADO AL 600VOH QX CRIOLLO/XLPE/PHASE ID 500 FT 1/0 STR AL 600VOH QX CRIOLLO/XLPE/PHASE ID 500 FT | 1/0 AWG 4C 9S | CARRETE DE 500 FT | |
| 10521308 | 1/0 CABLEADO AL 600VOH QX CRIOLLO/XLPE/PHASE ID 600 FT 1/0 STR AL 600VOH QX CRIOLLO/XLPE/PHASE ID 600 FT | 1/0 AWG 4C 9S | CARRETE DE 600 FT | |
| 10537908 | 1/0 CABLEADO AL 600VOH QX SHETLAND/XLPE/IDENTIFICACIÓN DE FASE 1000 FT 1/0 STR AL 600VOH QX SHETLAND/XLPE/PHASE ID 1000 FT | 1/0 AWG 4C 9S | CARRETE DE 1000 FT | |
| 10537901 | 1/0 CABLEADO AL 600VOH QX SHETLAND/XLPE/IDENTIFICACIÓN DE FASE 1200 FT 1/0 STR AL 600VOH QX SHETLAND/XLPE/PHASE ID 1200 FT | 1/0 AWG 4C 9S | CARRETE DE 1200 FT | |
| 10537925 | 1/0 CABLEADO AL 600VOH QX SHETLAND/XLPE/IDENTIFICACIÓN DE FASE 1200 FT 1/0 STR AL 600VOH QX SHETLAND/XLPE/PHASE ID 1200 FT | 1/0 AWG 4C 9S | CARRETE DE 1200 FT | |
| 10537907 | 1/0 CABLEADO AL 600VOH QX SHETLAND/XLPE/ID DE FASE 500 FT 1/0 STR AL 600VOH QX SHETLAND/XLPE/PHASE ID 500 FT | 1/0 AWG 4C 9S | CARRETE DE 500 FT | |
| 37528725 | 1/0-7 AL 600VOH QX PLOW/XLPE/SF/PHASE ID 1200 FT 1/0-7 AL 600VOH QX PLOW/XLPE/SF/PHASE ID 1200 FT | 1/0 AWG 4C 7S | CARRETE DE 1200 FT | |
| 10530405 | 1/0-7 AL 600VOH QX STANDARDBRED/XLPE/IDENTIFICACIÓN DE FASE 1000 FT 1/0-7 AL 600VOH QX STANDARDBRED/XLPE/PHASE ID 1000 FT | 1/0 AWG 4C 7S | CARRETE DE 1000 FT | |
| 60735725 | 1/0 AWG CABLEADO 7 CONDUCTORES AL 600VOH QX VIATKA/XLPE/SF/IDENTIFICADOR DE FASE 1200 FT 1/0-7 AL 600VOH QX VIATKA/XLPE/SF/PHASE ID 1200 FT | 1/0 AWG 4C 7S | CARRETE DE 1200 FT | |
| 2/0 AWG (8) | ||||
| 10532006 | 2/0 CABLEADO AL 600VOH QX GRULLO/XLPE/PHASE ID 1000 FT 2/0 STR AL 600VOH QX GRULLO/XLPE/PHASE ID 1000 FT | 2/0 AWG 4C 11S | CARRETE DE 1000 FT | |
| 10532023 | 2/0 CABLEADO AL 600VOH QX GRULLO/XLPE/PHASE ID 1000 FT 2/0 STR AL 600VOH QX GRULLO/XLPE/PHASE ID 1000 FT | 2/0 AWG 4C 11S | CARRETE DE 1000 FT | |
| 10532026 | 2/0 CABLEADO AL 600VOH QX GRULLO/XLPE/PHASE ID 1000 FT 2/0 STR AL 600VOH QX GRULLO/XLPE/PHASE ID 1000 FT | 2/0 AWG 4C 11S | CARRETE DE 1000 FT | |
| 10532001 | 2/0 CABLEADO AL 600VOH QX GRULLO/XLPE/PHASE ID 1500 FT 2/0 STR AL 600VOH QX GRULLO/XLPE/PHASE ID 1500 FT | 2/0 AWG 4C 11S | CARRETE DE 1500 FT | |
| 10532008 | 2/0 CABLEADO AL 600VOH QX GRULLO/XLPE/ID DE FASE 500 FT 2/0 STR AL 600VOH QX GRULLO/XLPE/PHASE ID 500 FT | 2/0 AWG 4C 11S | CARRETE DE 500 FT | |
| 10522102 | 2/0 AWG CABLEADO AL 600VOH QX PERCHERON/XLPE/CON IDENTIFICACIÓN DE FASE 1000 FT 2/0 STR AL 600VOH QX PERCHERON/XLPE/PHASE ID 1000 FT | 2/0 AWG 4C 11S | CARRETE DE 1000 FT | |
| 10538706 | 2/0 CABLEADO AL 600VOH QX THOROUGHBRED/XLPE/PHASE ID 1000 FT 2/0 STR AL 600VOH QX THOROUGHBRED/XLPE/PHASE ID 1000 FT | 2/0 AWG 4C 11S | CARRETE DE 1000 FT | |
| 10538701 | 2/0 CABLEADO AL 600VOH QX THOROUGHBRED/XLPE/PHASE ID 1500 FT 2/0 STR AL 600VOH QX THOROUGHBRED/XLPE/PHASE ID 1500 FT | 2/0 AWG 4C 11S | CARRETE DE 1500 FT | |
| 3/0 AWG (2) | ||||
| 10533801 | 3/0 CABLEADO AL 600VOH QX SUFFOLK/XLPE/ID DE FASE 1300 FT 3/0 STR AL 600VOH QX SUFFOLK/XLPE/PHASE ID 1300 FT | 3/0 AWG 4C 17S | CARRETE DE 1300 FT | |
| 27247601 | 3/0 STR AL 600VOH QX TROTTER/XLPE/PHASE ID 1300 FT 3/0 STR AL 600VOH QX TROTTER/XLPE/PHASE ID 1300 FT | 3/0 AWG 4C 17S | CARRETE DE 1300 FT | |
| 4/0 AWG (14) | ||||
| 10534604 | 4/0 AWG CABLEADO AL 600VOH QX APPALOOSA/XLPE/CON IDENTIFICACIÓN DE FASE 1000 FT 4/0 STR AL 600VOH QX APPALOOSA/XLPE/PHASE ID 1000 FT | 4/0 AWG 4C 18S | CARRETE DE 1000 FT | |
| 10534601 | 4/0 AWG CABLEADO AL 600VOH QX APPALOOSA/XLPE/CON IDENTIFICACIÓN DE FASE 1100 FT 4/0 STR AL 600VOH QX APPALOOSA/XLPE/PHASE ID 1100 FT | 4/0 AWG 4C 18S | CARRETE DE 1100 FT | |
| 10534618 | 4/0 AWG CABLEADO AL 600VOH QX APPALOOSA/XLPE/CON IDENTIFICACIÓN DE FASE 1100 FT 4/0 STR AL 600VOH QX APPALOOSA/XLPE/PHASE ID 1100 FT | 4/0 AWG 4C 18S | CARRETE DE 1100 FT | |
| 10534619 | 4/0 AWG CABLEADO AL 600VOH QX APPALOOSA/XLPE/CON IDENTIFICACIÓN DE FASE 1100 FT 4/0 STR AL 600VOH QX APPALOOSA/XLPE/PHASE ID 1100 FT | 4/0 AWG 4C 18S | CARRETE DE 1100 FT | |
| 10534624 | 4/0 AWG CABLEADO AL 600VOH QX APPALOOSA/XLPE/CON IDENTIFICACIÓN DE FASE 1100 FT 4/0 STR AL 600VOH QX APPALOOSA/XLPE/PHASE ID 1100 FT | 4/0 AWG 4C 18S | CARRETE DE 1100 FT | |
| 55413601 | 4/0 AWG CABLEADO AL 600VOH QX APPALOOSA/XLPE/IDENTIFICADOR DE FASE 1100 FT 4/0 STR AL 600VOH QX APPALOOSA/XLPE/PHASE ID 1100 FT | 4/0 AWG 4C 18S | CARRETE DE 1100 FT | |
| 10534617 | 4/0 CABLEADO AL 600VOH QX APPALOOSA/XLPE/IDENTIFICACIÓN DE FASE 500 FT 4/0 STR AL 600VOH QX APPALOOSA/XLPE/PHASE ID 500 FT | 4/0 AWG 4C 18S | CARRETE DE 500 FT | |
| 60735925 | 4/0 STR AL 600VOH QX GOTLAND/XLPE/SF/IDENTIFICACIÓN DE FASE 1100 FT 4/0 STR AL 600VOH QX GOTLAND/XLPE/SF/PHASE ID 1100 FT | 4/0 AWG 4C 18S | CARRETE DE 1100 FT | |
| 10524709 | 4/0 AWG CABLEADO AL 600VOH QX OLDENBURG/XLPE/CON IDENTIFICACIÓN DE FASE 1000 FT 4/0 STR AL 600VOH QX OLDENBURG/XLPE/PHASE ID 1000 FT | 4/0 AWG 4C 18S | CARRETE DE 1000 FT | |
| 10524701 | 4/0 AWG CABLEADO AL 600VOH QX OLDENBURG/XLPE/CON IDENTIFICACIÓN DE FASE 1100 FT 4/0 STR AL 600VOH QX OLDENBURG/XLPE/PHASE ID 1100 FT | 4/0 AWG 4C 18S | CARRETE DE 1100 FT | |
| 10524708 | 4/0 CABLEADO AL 600VOH QX OLDENBURG/XLPE/IDENTIFICACIÓN DE FASE 500 FT 4/0 STR AL 600VOH QX OLDENBURG/XLPE/PHASE ID 500 FT | 4/0 AWG 4C 18S | CARRETE DE 500 FT | |
| 10524707 | 4/0 CABLEADO AL 600VOH QX OLDENBURG/XLPE/IDENTIFICACIÓN DE FASE 550 FT 4/0 STR AL 600VOH QX OLDENBURG/XLPE/PHASE ID 550 FT | 4/0 AWG 4C 18S | CARRETE DE 550 FT | |
| 10539501 | 4/0 CABLEADO AL 600VOH QX WALKING/XLPE/ID DE FASE 1100 FT 4/0 STR AL 600VOH QX WALKING/XLPE/PHASE ID 1100 FT | 4/0 AWG 4C 18S | CARRETE DE 1100 FT | |
| 10539505 | 4/0 CABLEADO AL 600VOH QX WALKING/XLPE/PHASE ID 500 FT 4/0 STR AL 600VOH QX WALKING/XLPE/PHASE ID 500 FT | 4/0 AWG 4C 18S | CARRETE DE 500 FT | |
| 336.4 kcmil (7) | ||||
| 25090201 | 336.4-19 AL 600VOH QX BRONCO/XLPE/PHASE ID 1000 FT 336.4-19 AL 600VOH QX BRONCO/XLPE/PHASE ID 1000 FT | 336.4 KCMIL 4C 19S | CARRETE DE 1000 FT | |
| 25090202 | 336.4-19 AL 600VOH QX BRONCO/XLPE/PHASE ID 500 FT 336.4-19 AL 600VOH QX BRONCO/XLPE/PHASE ID 500 FT | 336.4 KCMIL 4C 19S | CARRETE DE 500 FT | |
| 24326101 | 336.4-19 AL 600VOH QX EXMOOR/XLPE/PHASE ID 500 FT 336.4-19 AL 600VOH QX EXMOOR/XLPE/PHASE ID 500 FT | 336.4 KCMIL 4C 19S | CARRETE DE 500 FT | |
| 24326105 | 336.4-19 AL 600VOH QX EXMOOR/XLPE/PHASE ID 500 FT 336.4-19 AL 600VOH QX EXMOOR/XLPE/PHASE ID 500 FT | 336.4 KCMIL 4C 19S | CARRETE DE 500 FT | |
| 23766901 | 336.4-19 AL 600VOH QX GELDING/XLPE/PHASE ID 500 FT 336.4-19 AL 600VOH QX GELDING/XLPE/PHASE ID 500 FT | 336.4 KCMIL 4C 19S | CARRETE DE 500 FT | |
| 25041502 | 336.4-19 AL 600VOH QX LIPPIZANER/XLPE/PHASE ID 1000 FT 336.4-19 AL 600VOH QX LIPPIZANER/XLPE/PHASE ID 1000 FT | 336.4 KCMIL 4C 19S | CARRETE DE 1000 FT | |
| 25041501 | 336.4-19 AL 600VOH QX LIPPIZANER/XLPE/PHASE ID 500 FT 336.4-19 AL 600VOH QX LIPPIZANER/XLPE/PHASE ID 500 FT | 336.4 KCMIL 4C 19S | CARRETE DE 500 FT | |
Aplicación y características
Se utiliza para suministrar potencia trifásica, generalmente desde un transformador montado en poste, a la cabeza de acometida del usuario donde se realiza la conexión con el cable de acometida. Se debe usar a voltajes de 600 voltios fase a fase o menos y a temperaturas de conductor que no excedan 75°C para conductores aislados con polietileno o 90°C para conductores aislados con polietileno reticulado (XLP).
Normas y referencias
- B-230 Aluminum Wire, 1350-H19 for Electrical Purposes.
- B-231 Aluminum Conductors, Concentric-Lay-Stranded.
