AL Compacto 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Cubierta de PVC. MV 105 - Clasificado para Charola UL - Resistente a la Luz Solar - Para Enterramiento Directo

Southwire

AL Compacto 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Cubierta de PVC. MV 105 - Clasificado para Charola UL - Resistente a la Luz Solar - Para Enterramiento Directo

Núm. Southwire
SPEC46205

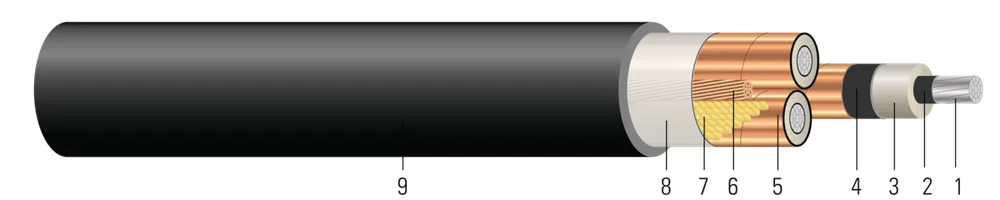

Cable de Tres Conductores Tipo MV-105 Aluminio, 115 Mils Caucho de Etileno Propileno Sin Plomo (NL-EPR) Nivel de Aislamiento 133%, Pantalla de Cinta, Cubierta de Policloruro de Vinilo (PVC), Clasificación Dual UL/CSA. Libre de Silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (6) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraEspesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
2 AWG2 AWG770.2680.680.5361.361152.920.5961.511x41x4802.031.4993.81112316711194541.5910.426.42 59906599
3/0 AWG3/0 AWG18180.4221.070.6911.761152.920.7511.911x41x41102.791.8944.811783265330201369.8513.233.53 59907099
4/0 AWG4/0 AWG19190.4741.200.7431.891152.920.8032.041x41x41102.792.0065.102069307938081727.2814.035.56 58187601
350 KCMIL350 KCMIL35350.6151.560.8922.271152.920.9522.421x31x31102.792.3345.932808417963002857.6316.341.40 58093299
500 KCMIL500 KCMIL34340.7351.871.0342.631152.921.0942.781x21x21102.792.6426.713527524990004082.3318.546.99 65314199
2 AWG2 AWG0.2670.400.3360.500.0360.050.0410.060.406 + j0.3030.406 + j0.3030.056 + j0.0420.056 + j0.04218771877105105110110110110120120 59906599
3/0 AWG3/0 AWG0.1050.160.1330.200.0250.040.0350.050.407 + j0.3670.407 + j0.3670.041 + j0.0330.041 + j0.03323542354180180195195195195215215 59907099
4/0 AWG4/0 AWG0.0840.130.1050.160.0230.030.0340.050.407 + j0.3670.407 + j0.3670.041 + j0.0330.041 + j0.03325152515205205220220225225250250 58187601
350 KCMIL350 KCMIL0.0500.070.0650.100.0190.030.0320.050.407 + j0.3820.407 + j0.3820.041 + j0.0350.041 + j0.03529772977280280310310310310345345 58093299
500 KCMIL500 KCMIL0.0350.050.0460.070.0180.030.0310.050.407 + j0.3980.407 + j0.3980.041 + j0.0360.041 + j0.03634203420340340365365385385430430 65314199

Números de parte en esta familia (6)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
2 AWG (1)
599065992-7 3/C 3E AL 115 MILS NL-EPR T/S #4CU-GW 5KV 133%-8KV 100% CUBIERTA PVC NEGRO 2-7 3/C 3E AL 115 MILS NL-EPR T/S #4CU-GW 5KV 133%-8KV 100% BLACK PVC JACKET2 AWG 3C 7 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
3/0 AWG (1)
599070993/0-18 3/C 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X4 CU GW NEGRO PVC UL 3/0-18 3/C 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X4 CU GW BLACK PVC UL3/0 AWG 3C 18SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
4/0 AWG (2)
581876994/0-19 3/C 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X4 CU GW NEGRO PVC UL 4/0-19 3/C 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X4 CU GW BLACK PVC UL4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
581876014/0-19 3 CONDUCTORES 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X4 CU GW NEGRO PVC UL 500 FT 4/0-19 3/C 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X4 CU GW BLACK PVC UL 500 FT4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE DE 500 FT
350 kcmil (1)
58093299350-35 3/C 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X3 CU GW NEGRO PVC UL 617100015GS QC03 FLRBLGN 350-35 3/C 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X3 CU GW BLACK PVC UL 617100015GS QC03 FLRBLGN350 KCMIL 3C 35SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
500 kcmil (1)
65314199500 kcmil 35 HILOS 3 CONDUCTORES 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X2 CU GW NEGRO PVC 500-35 3/C 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S 1X2 CU GW BLACK PVC500 KCMIL 3C 35SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables 5KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • UL 2225 Cables and Cable-Fittings For Use In Hazardous (Classified) Locations
  • CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
  • CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
