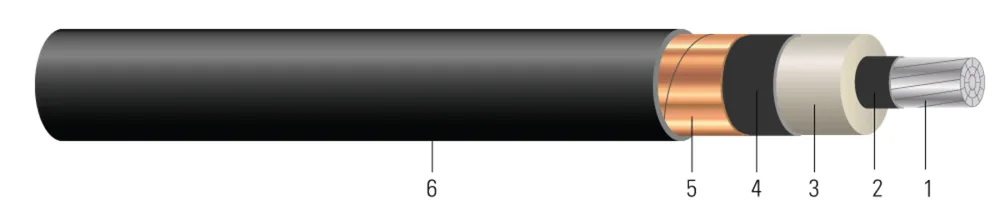

750-58 3E AL 420 MILS TR-XLP 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL
- Núm. Southwire
- 67346299
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
Los cables 35KV de Southwire son apropiados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a temperaturas de conductor no superiores a 105°C para operación normal, 140°C para sobrecarga de emergencia y 250°C para condiciones de cortocircuito. Clasificado a -35°C para flexión en frío. La cubierta PVC está hecha con tecnología SIM y tiene un coeficiente de fricción COF de 0,2. El cable se puede instalar en tubo conduit sin la ayuda de lubricante. Clasificado para presión máxima de pared lateral de 1000 lbs./FT.
Especificaciones
| Tamaño Cond. | 750 KCMIL750 KCMIL |
|---|---|
| Hebras del Conductor | 5858 |
| Diámetro Sobre Conductor | 0.908 inch2.31 cm |
| Diámetro Sobre Aislamiento | 1.804 inch4.58 cm |
| Espesor del Aislamiento | 420 mils10.67 mm |
| Diámetro Sobre Blindaje | 1.864 inch4.73 cm |
| Espesor de Cubierta | 110 mils2.79 mm |
| D.E. Aprox. | 2.104 inch5.34 cm |
| Peso Aprox. | 2131 lbs/1000'3171 kgs/km |
| Tensión de Jalado Máximo | 4500 lbs2041.16 kg |
| Radio de Curvatura Mín. | 25.2 inch64.01 cm |
| Tamaño de Tubo Conduit | 6.0 inch15.24 cm |
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 1072 Medium-Voltage Power Cables
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
