Aluminio compacto 35kV con aislamiento NLEPR 100% IL, cubierta PVC negra. MV 105 - Apto para charola UL - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46805

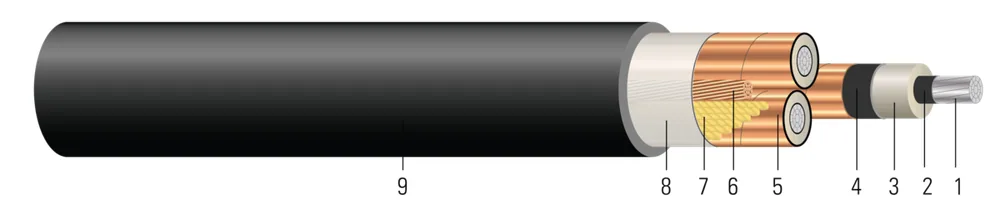

Tipo MV-105, tres conductores de aluminio, 420 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 133%, pantalla de cinta, cubierta de cloruro de polivinilo (PVC), doble certificación UL/CSA. Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1010 | 0.3360.85 | 1.0642.70 | 3458.76 | 1.1242.85 | 1x61x6 | 1102.79 | 2.7066.87 | 29844441 | 1900861.82 | 18.948.01 | 66497899 |
| 500 KCMIL500 KCMIL | 3535 | 0.7351.87 | 1.4963.80 | 3458.76 | 1.5563.95 | 1x21x2 | 1353.43 | 3.7339.48 | 59048786 | 90004082.33 | 26.166.29 | 66498299 |
| 1/0 AWG1/0 AWG | 0.1680.25 | 0.2110.31 | 0.0570.08 | 0.0500.07 | 0.582 + j0.4400.582 + j0.440 | 0.211 + j0.0450.211 + j0.045 | 35133513 | 150150 | 165165 | 170170 | 185185 | 66497899 |
| 500 KCMIL500 KCMIL | 0.0350.05 | 0.0460.07 | 0.0330.05 | 0.0380.06 | 0.377 + j0.2520.377 + j0.252 | 0.046 + j0.0390.046 + j0.039 | 47774777 | 355355 | 385385 | 425425 | 475475 | 66498299 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 66497899 | 1/0-10 3/C 3E AL 345 MILS NL-EPR 35KV 100% T/S 1X6 CU GW NEGRO PVC UL/CSA 1/0-10 3/C 3E AL 345 MILS NL-EPR 35KV 100% T/S 1X6 CU GW BLACK PVC UL/CSA | 1/0 AWG 3C 10 STR | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA | |
| 66498299 | 500-35 3/C 3E AL 345 MILS NL-EPR 35KV 100% T/S 1X2 CU GW NEGRO PVC UL/CSA 500-35 3/C 3E AL 345 MILS NL-EPR 35KV 100% T/S 1X2 CU GW BLACK PVC UL/CSA | 500 KCMIL 3C 35S | NEGRO-/NEGRO-/NEGRO-/- | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables 35KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B800 8000 Series Aluminum Alloy Wire
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
