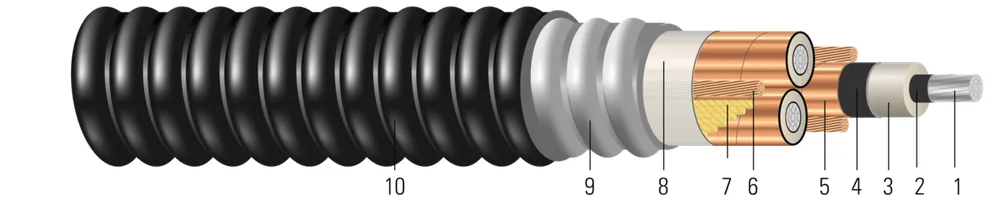

750-58 3/C 3E AL 260 NL-EPR T/S 3X1 CU GW AIA NEGRO CUBIERTA PVC 15KV 173% UL
- Núm. Southwire
- 67762999
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Aplicación y características
Los cables de 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, ductos, canales, charolas portacables, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de corto circuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en forma dual por UL/CSA. Para uso en lugares peligrosos Clase I y II, División 2 según NEC Artículo 501 y 502. Clasificados a 1000 lbs./FT de presión máxima de pared lateral. Libre de silicona
Especificaciones
| Tamaño Cond. | 750 KCMIL750 KCMIL |
|---|---|
| Hebras del Conductor | 5858 |
| Diámetro Sobre Conductor | 0.908 inch2.31 cm |
| Diámetro Sobre Aislamiento | 1.496 inch3.80 cm |
| Espesor del Aislamiento | 220 mils5.59 mm |
| Diámetro Sobre Blindaje | 1.556 inch3.95 cm |
| Tamaño de Tierra | 3x13x1 |
| Diámetro Sobre Armadura | 3.732 inch9.48 cm |
| Espesor de Cubierta | 90 mils2.29 mm |
| D.E. Aprox. | 3.920 inch9.96 cm |
| Peso Aprox. | 7012 lbs/1000'10435 kgs/km |
| Tensión de Jalado Máximo | 13500 lbs6123.49 kg |
| Radio de Curvatura Mín. | 27.4 inch69.60 cm |
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
