Aluminio compacto 15kV con aislamiento NLEPR 133% IL, cubierta SIM-PVC negra. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46311

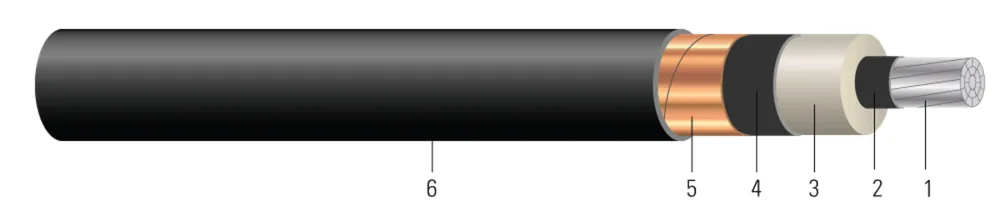

Tipo MV-105 Conductor Sencillo Aluminio, 220 Mils Caucho de Etileno Propileno Libre de Plomo (NL-EPR) Nivel de Aislamiento 133%, Pantalla de Cinta, Cubierta de Cloruro de Polivinilo (PVC) SIMpull, Clasificación Dual UL/CSA.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (12) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | Tamaño de Tubo Conduit (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 66 | 0.2680.68 | 0.7461.89 | 2205.59 | 0.8062.05 | 802.03 | 0.9862.50 | 493734 | 398180.53 | 11.829.97 | 3.07.62 | 56019599 |
| 1 AWG1 AWG | 88 | 0.2980.76 | 0.7771.97 | 2205.59 | 0.8372.13 | 802.03 | 1.0172.58 | 528786 | 502227.70 | 12.230.99 | 3.07.62 | 56020099 |
| 1/0 AWG1/0 AWG | 1010 | 0.3360.85 | 0.8142.07 | 2205.59 | 0.8742.22 | 802.03 | 1.0542.68 | 573853 | 633287.12 | 12.632.00 | 3.07.62 | 56021499 |
| 2/0 AWG2/0 AWG | 1212 | 0.3760.96 | 0.8542.17 | 2205.59 | 0.9142.32 | 802.03 | 1.0942.78 | 636946 | 798361.97 | 13.133.27 | 3.07.62 | 56021599 |
| 3/0 AWG3/0 AWG | 1515 | 0.4221.07 | 0.9012.29 | 2205.59 | 0.9612.44 | 802.03 | 1.1412.90 | 6901027 | 1006456.31 | 13.634.54 | 3.58.89 | 56021799 |
| 4/0 AWG4/0 AWG | 1919 | 0.4741.20 | 0.9532.42 | 2205.59 | 1.0132.57 | 802.03 | 1.1933.03 | 7661140 | 1269575.61 | 14.336.32 | 3.58.89 | 56024699 |
| 250 KCMIL250 KCMIL | 2222 | 0.5201.32 | 1.0062.56 | 2205.59 | 1.0662.71 | 802.03 | 1.2463.16 | 8391249 | 1500680.39 | 14.937.85 | 3.58.89 | 56024799 |
| 350 KCMIL350 KCMIL | 3535 | 0.6151.56 | 1.1022.80 | 2205.59 | 1.1622.95 | 802.03 | 1.3423.41 | 9971484 | 2100952.54 | 16.140.89 | 4.010.16 | 56024899 |
| 500 KCMIL500 KCMIL | 3434 | 0.7351.87 | 1.2443.16 | 2205.59 | 1.3043.31 | 802.03 | 1.4843.77 | 12331835 | 30001360.78 | 17.845.21 | 4.511.43 | 56011799 |
| 750 KCMIL750 KCMIL | 5858 | 0.9082.31 | 1.4163.60 | 2205.59 | 1.4763.75 | 802.03 | 1.7264.38 | 17022533 | 45002041.16 | 20.752.58 | 5.012.70 | 56011899 |
| 1000 KCMIL1000 KCMIL | 6161 | 1.0602.69 | 1.5683.98 | 2205.59 | 1.6284.14 | 1102.79 | 1.8684.74 | 20273017 | 60002721.55 | 22.456.90 | 5.513.97 | 56012499 |
| 2 AWG2 AWG | 0.2670.40 | 0.3360.50 | 0.0530.08 | 0.0520.08 | 0.370 + j0.2890.370 + j0.289 | 0.024 + j0.0320.024 + j0.032 | 25282528 | 120120 | 130130 | 150150 | 170170 | 56019599 |
| 1 AWG1 AWG | 0.2110.31 | 0.2660.40 | 0.0490.07 | 0.0500.07 | 0.370 + j0.2890.370 + j0.289 | 0.024 + j0.0320.024 + j0.032 | 26212621 | 135135 | 145145 | 175175 | 195195 | 56020099 |
| 1/0 AWG1/0 AWG | 0.1680.25 | 0.2110.31 | 0.0460.07 | 0.0480.07 | 0.372 + j0.2870.372 + j0.287 | 0.027 + j0.0350.027 + j0.035 | 27382738 | 155155 | 165165 | 200200 | 225225 | 56021499 |
| 2/0 AWG2/0 AWG | 0.1330.20 | 0.1670.25 | 0.0420.06 | 0.0460.07 | 0.372 + j0.2870.372 + j0.287 | 0.027 + j0.0350.027 + j0.035 | 28622862 | 175175 | 190190 | 235235 | 260260 | 56021599 |
| 3/0 AWG3/0 AWG | 0.1050.16 | 0.1330.20 | 0.0390.06 | 0.0440.07 | 0.528 + j0.3790.528 + j0.379 | 0.162 + j0.050.162 + j0.05 | 30053005 | 200200 | 215215 | 270270 | 300300 | 56021799 |
| 4/0 AWG4/0 AWG | 0.0840.13 | 0.1050.16 | 0.0360.05 | 0.0430.06 | 0.372 + j0.2880.372 + j0.288 | 0.023 + j0.0300.023 + j0.030 | 31663166 | 230230 | 245245 | 310310 | 350350 | 56024699 |
| 250 KCMIL250 KCMIL | 0.0710.11 | 0.0900.13 | 0.0340.05 | 0.0420.06 | 0.372 + j0.2880.372 + j0.288 | 0.023 + j0.0300.023 + j0.030 | 33333333 | 250250 | 270270 | 345345 | 385385 | 56024799 |
| 350 KCMIL350 KCMIL | 0.0500.07 | 0.0650.10 | 0.0300.04 | 0.0400.06 | 0.372 + j0.2880.372 + j0.288 | 0.023 + j0.0300.023 + j0.030 | 36283628 | 305305 | 330330 | 430430 | 480480 | 56024899 |
| 500 KCMIL500 KCMIL | 0.0350.05 | 0.0460.07 | 0.0260.04 | 0.0370.06 | 0.372 + j0.2880.372 + j0.288 | 0.023 + j0.0300.023 + j0.030 | 39993999 | 370370 | 400400 | 535535 | 600600 | 56011799 |
| 750 KCMIL750 KCMIL | 0.0240.04 | 0.0330.05 | 0.0220.03 | 0.0350.05 | 0.372 + j0.2880.372 + j0.288 | 0.023 + j0.0300.023 + j0.030 | 45664566 | 455455 | 490490 | 700700 | 780780 | 56011899 |
| 1000 KCMIL1000 KCMIL | 0.0180.03 | 0.0260.04 | 0.0200.03 | 0.0350.05 | 0.372 + j0.2880.372 + j0.288 | 0.023 + j0.0300.023 + j0.030 | 50375037 | 525525 | 565565 | 840840 | 940940 | 56012499 |
Números de parte en esta familia (12)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 2 AWG (1) | ||||
| 56019599 | 2-6 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 2-6 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 2 AWG 1C 6S | CARRETE CORTE A LA MEDIDA | |
| 1 AWG (1) | ||||
| 56020099 | 1-8 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 1-8 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 1 AWG 1C 8S | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG (1) | ||||
| 56021499 | 1/0 AWG 10 HILOS 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 1/0-10 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 1/0 AWG 1C 10S | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | ||||
| 56021599 | 2/0 AWG 12 HILOS 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 2/0-12 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 2/0 AWG 1C 12S | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG (2) | ||||
| 67261999 | 3/0-15 3 CONDUCTORES AL 220 MILS NL-EPR 15KV 133% T/S CUBIERTA PVC NEGRO UL 3/0-15 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK PVC UL | 3/0 AWG 1C 15S | CARRETE CORTE A LA MEDIDA | |
| 56021799 | 3/0 AWG 15 HILOS 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 3/0-15 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 3/0 AWG 1C 15S | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | ||||
| 56024699 | 4/0 AWG 19 HILOS 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 4/0-19 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | ||||
| 56024799 | 250 kcmil 22 HILOS 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 250-22 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 250 KCMIL 1C 22S | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | ||||
| 56024899 | 350 kcmil 35 HILOS 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 350-35 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 350 KCMIL 1C 35S | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (1) | ||||
| 56011799 | 500 kcmil 34 HILOS 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 500-34 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 500 KCMIL 1C 34S | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (1) | ||||
| 56011899 | 750 kcmil 58 HILOS 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 750-58 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 750 KCMIL 1C 58S | CARRETE CORTE A LA MEDIDA | |
| 1000 kcmil (1) | ||||
| 56012499 | 1000-61 3E AL 220 mils NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 1000-61 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 1000 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables 15KV de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas portacables, enterramiento directo cuando se instalan con un conductor de tierra en proximidad cercana que cumple con la sección 311.36 y 250.4(A)(5) de la NEC, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor no superior a 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. La cubierta de PVC está hecha con tecnología SIM y tiene un coeficiente de fricción COF de 0.2. El cable puede instalarse en conducto sin la ayuda de lubricante. Calificado para presión lateral máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- CSA C22.2 No.230 Tray Cables - Rated TC-ER (1/0 AWG and Larger)
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
