Aluminio compacto 15kV con aislamiento NLEPR 133% IL, cubierta PVC negra. MV 105 - Apto para charola UL - Resistente a la luz solar - Para enterramiento directo

Southwire

Aluminio compacto 15kV con aislamiento NLEPR 133% IL, cubierta PVC negra. MV 105 - Apto para charola UL - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire
SPEC46405

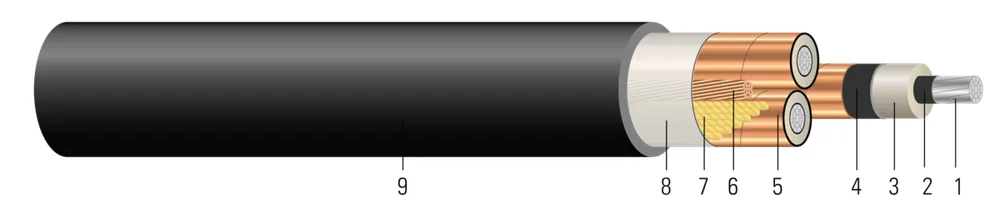

Tipo MV-105, tres conductores de aluminio, 220 mils de hule de etileno propileno sin plomo (NL-EPR), nivel de aislamiento 133%, pantalla de cinta, cubierta de cloruro de polivinilo (PVC), doble certificación UL/CSA. Libre de silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (5) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraEspesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
2 AWG2 AWG660.2680.680.7461.892205.590.8062.051x41x41102.792.0125.11178326531194541.5914.035.56 59930099
3/0 AWG3/0 AWG15150.4221.070.9012.292205.590.9612.441x41x41102.792.3545.982442363430201369.8516.441.66 59930599
4/0 AWG4/0 AWG19190.4741.200.9532.422205.591.0132.571x41x41102.792.4666.262672397638081727.2817.243.69 67566299
250 KCMIL250 KCMIL35350.5201.321.0062.562205.591.0662.711x41x41102.792.5816.562896431045002041.1618.145.97 66891899
750 KCMIL750 KCMIL53530.9082.311.4163.602205.591.4763.751x11x11353.433.5168.9356718439100004535.9224.461.98 66919799
2 AWG2 AWG0.2670.400.3360.500.0530.080.0480.070.452 + j0.4220.452 + j0.4220.081 + j0.0390.081 + j0.03925282528115115125125125125145145 59930099
3/0 AWG3/0 AWG0.1050.160.1330.200.0390.060.0410.060.456 + j0.3170.456 + j0.3170.106 + j0.0480.106 + j0.04830053005195195210210220220245245 59930599
4/0 AWG4/0 AWG0.0840.130.1050.160.0360.050.0400.060.456 + j0.3670.456 + j0.3670.090 + j0.0390.090 + j0.03931663166220220240240255255285285 67566299
250 KCMIL250 KCMIL0.0710.110.0900.130.0340.050.0390.060.456 + j0.3670.456 + j0.3670.090 + j0.0390.090 + j0.03933333333245245265265280280315315 66891899
750 KCMIL750 KCMIL0.0240.040.0330.050.0220.030.0330.050.570 + j0.4630.570 + j0.4630.204 + j0.0510.204 + j0.05145664566440440475475540540600600 66919799

Números de parte en esta familia (5)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
599300992 AWG 6 HILOS 3 CONDUCTORES AL 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW NEGRO PVC UL 2-6 3/C 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW BLACK PVC UL2 AWG 3C 6 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
599305993/0-15 3 CONDUCTORES 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW NEGRO PVC UL 3/0-15 3/C 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW BLACK PVC UL3/0 AWG 3C 15SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
675662994/0-19 3/C 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW NEGRO PVC UL/CSA 4/0-19 3/C 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW BLACK PVC UL/CSA4/0 AWG 3C 19 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
66891899250-22 3 CONDUCTORES 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW NEGRO CUBIERTA PVC UL 250-22 3/C 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X4 CU GW BLACK PVC UL250 KCMIL 3C 22 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
66919799750-58 3/C 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X1 CU GW NEGRO PVC UL/CSA 750-58 3/C 3E AL 220 MILS NL-EPR 15KV 133% T/S 1X1 CU GW BLACK PVC UL/CSA750 KCMIL 3C 58SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
  • CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
