AL 600V Aislamiento PVC-Nylon Chaqueta PVC THHN/THWN-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45263

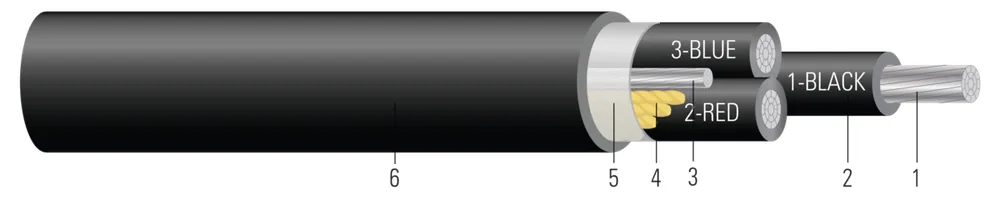

Cable de Potencia Tipo TC-ER 600 Voltios Tres Conductores Aluminio, aislamiento Cloruro de Polivinilo (PVC) con capa de nylon THHN Cubierta de Cloruro de Polivinilo (PVC) con 1 Tierra AL Desnuda. Libre de Silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (15) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Aluminio (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 6 AWG6 AWG | 33 | 77 | 0.1690.43 | 300.76 | 601.52 | 0.6631.68 | 90134 | 220327 | 67138399 |
| 2 AWG2 AWG | 33 | 77 | 0.2680.68 | 401.02 | 802.03 | 0.9452.40 | 214318 | 569847 | 67561399 |
| 1 AWG1 AWG | 33 | 88 | 0.2980.76 | 501.27 | 802.03 | 1.0522.67 | 263391 | 661984 | 67561899 |
| 1/0 AWG1/0 AWG | 33 | 1010 | 0.3360.85 | 501.27 | 802.03 | 1.1322.88 | 341507 | 7631135 | 67562099 |
| 2/0 AWG2/0 AWG | 33 | 1212 | 0.3760.96 | 501.27 | 802.03 | 1.2183.09 | 429638 | 8801310 | 67562299 |
| 3/0 AWG3/0 AWG | 33 | 1515 | 0.4221.07 | 501.27 | 802.03 | 1.3193.35 | 518771 | 10011490 | 67562499 |
| 4/0 AWG4/0 AWG | 33 | 1919 | 0.4741.20 | 501.27 | 802.03 | 1.4323.64 | 667993 | 11451704 | 57821899 |
| 4/0 AWG4/0 AWG | 33 | 1919 | 0.4741.20 | 501.27 | 802.03 | 1.4323.64 | 667993 | 11401697 | 67325399 |
| 250 KCMIL250 KCMIL | 33 | 2222 | 0.5201.32 | 601.52 | 802.03 | 1.5774.01 | 7761155 | 13632028 | 58338601 |
| 500 KCMIL500 KCMIL | 33 | 3434 | 0.7351.87 | 601.52 | 1102.79 | 2.1035.34 | 15062241 | 24643667 | 67809999 |
| 600 KCMIL600 KCMIL | 33 | 4141 | 0.8122.06 | 701.78 | 1102.79 | 2.3185.89 | 19142848 | 29254353 | 59931799 |
| 750 KCMIL750 KCMIL | 33 | 5858 | 0.9082.31 | 701.78 | 1102.79 | 2.5226.41 | 23003423 | 35805328 | 67740099 |
| 6 AWG6 AWG | 33 | 2.76.86 | 472214.10 | 0.6741.00 | 0.8121.21 | 0.0510.08 | 5050 | 5555 | 67138399 |
| 2 AWG2 AWG | 33 | 3.89.65 | 1194541.59 | 0.2670.40 | 0.3210.48 | 0.0450.07 | 9090 | 100100 | 67561399 |
| 1 AWG1 AWG | 33 | 5.313.46 | 1506683.11 | 0.2110.31 | 0.2540.38 | 0.0460.07 | 100100 | 115115 | 67561899 |
| 1/0 AWG1/0 AWG | 33 | 5.714.48 | 1900861.82 | 0.1680.25 | 0.2010.30 | 0.0440.07 | 120120 | 135135 | 67562099 |
| 2/0 AWG2/0 AWG | 33 | 6.115.49 | 23951086.35 | 0.1330.20 | 0.1600.24 | 0.0430.06 | 135135 | 150150 | 67562299 |
| 3/0 AWG3/0 AWG | 33 | 6.616.76 | 30201369.85 | 0.1050.16 | 0.1260.19 | 0.0420.06 | 155155 | 175175 | 67562499 |
| 4/0 AWG4/0 AWG | 33 | 7.218.29 | 38081727.28 | 0.0840.13 | 0.1000.15 | 0.0410.06 | 180180 | 205205 | 57821899 |
| 4/0 AWG4/0 AWG | 33 | 7.218.29 | 38081727.28 | 0.0840.13 | 0.1000.15 | 0.0410.06 | 180180 | 205205 | 67325399 |
| 250 KCMIL250 KCMIL | 33 | 7.920.07 | 45002041.16 | 0.0710.11 | 0.0860.13 | 0.0410.06 | 205205 | 230230 | 58338601 |
| 500 KCMIL500 KCMIL | 33 | 12.632.00 | 90004082.33 | 0.0350.05 | 0.0440.07 | 0.0390.06 | 310310 | 350350 | 67809999 |
| 600 KCMIL600 KCMIL | 33 | 13.935.31 | 108004898.79 | 0.0290.04 | 0.0370.06 | 0.0390.06 | 340340 | 385385 | 59931799 |
| 750 KCMIL750 KCMIL | 33 | 15.138.35 | 135006123.49 | 0.0240.04 | 0.0310.05 | 0.0380.06 | 385385 | 435435 | 67740099 |
Números de parte en esta familia (15)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 6 AWG (1) | |||||
| 67138399 | 6-7 3 CONDUCTORES 3E AL THHN/PVC IDENTIFICACIÓN DE FASE 1x8 GW TIPO TC-ER 600V NEGRO 6-7 3/C 3E AL THHN/PVC PHASE ID 1x8 GW TYPE TC-ER 600V BLACK | 6 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 2 AWG (1) | |||||
| 67561399 | 2-7 3E AL 4/C THHHN NEGRO M4 ID DE FASE #6 GW PVC CUBIERTA CABLE DE POTENCIA TC 600V 2-7 3E AL 4/C THHHN BLK M4 PH ID #6 GW PVC JKT TC POWER CABLE 600V | 2 AWG 3C 7 STR | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 1 AWG (1) | |||||
| 67561899 | 1-8 3E AL 4/C THHN NEGRO ID FASE M4 #6 GW CUBIERTA PVC CABLE POTENCIA TC 600V 0 FT 1-8 3E AL 4/C THHN BLK M4 PH ID #6 GW PVC JKT TC POWER CABLE 600V 0 FT | 1 AWG 3C 8 STR | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG (1) | |||||
| 67562099 | 1/0-10 3E AL 3/C THHN NGR M4 PH ID #4 GW CUBIERTA PVC TC CABLE DE POTENCIA 600V 0 FT 1/0-10 3E AL 3/C THHN BLK M4 PH ID #4 GW PVC JKT TC POWER CABLE 600V 0 FT | 1/0 AWG 3C 10 STR | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | |||||
| 67562299 | 2/0-12 3E AL 3/C THHN NGR M4 PH ID #3 GW CUBIERTA PVC TC CABLE DE POTENCIA 600V 0 FT 2/0-12 3E AL 3/C THHN BLK M4 PH ID #3 GW PVC JKT TC POWER CABLE 600V 0 FT | 2/0 AWG 3C 12 STR | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG (1) | |||||
| 67562499 | 3/0-15 3E AL 3/C THHN NGR M4 PH ID #4 GW CUBIERTA PVC TC CABLE DE POTENCIA 600V 0 FT 3/0-15 3E AL 3/C THHN BLK M4 PH ID #4 GW PVC JKT TC POWER CABLE 600V 0 FT | 3/0 AWG 3C 15S | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (2) | |||||
| 57821899 | 4/0 AWG 3 CONDUCTORES 3 CONDUCTORES AL THHN/PVC IDENTIFICACIÓN DE FASE 1x2 GW TIPO TC-ER 600V NEGRO 0 FT 4/0-3 3/C 3E AL THHN/PVC PHASE ID 1x2 GW TYPE TC-ER 600V BLACK 0 FT | 4/0 AWG 3C 3S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 67325399 | 4/0-19 3E AL 3 CONDUCTORES THWN-2 NG M4 IDENTIFICACIÓN FASE #2 GW CUBIERTA PVC TC CABLE DE POTENCIA 600V 0 FT 4/0-19 3E AL 3/C THWN-2 BLK M4 PH ID #2 GW PVC JKT TC POWER CABLE 600V 0 FT | 4/0 AWG 3C 19 STR | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (3) | |||||
| 58338699 | 250-22 3 CONDUCTORES 3E AL THHN/PVC IDENTIFICACIÓN DE FASE 1x2 GW TIPO TC-ER 600V NEGRO 0 FT 250-22 3/C 3E AL THHN/PVC PHASE ID 1x2 GW TYPE TC-ER 600V BLACK 0 FT | 250 KCMIL 3C 22 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 58338601 | 250-22 3/C 3E AL THHN/PVC IDENTIFICACIÓN DE FASE 1x2 GW TIPO TC-ER 600V NEGRO 1000 FT 250-22 3/C 3E AL THHN/PVC PHASE ID 1x2 GW TYPE TC-ER 600V BLACK 1000 FT | 250 KCMIL 3C 22 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE DE 1000 FT | |
| 67562699 | 250-22 3E AL 3/C THHN NGR M4 PH ID #2 GW CUBIERTA PVC TC CABLE DE POTENCIA 600V 0 FT 250-22 3E AL 3/C THHN BLK M4 PH ID #2 GW PVC JKT TC POWER CABLE 600V 0 FT | 250 KCMIL 3C 22 STR | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (1) | |||||
| 67809999 | 500-34 3/C 3E AL THHN/PVC PHASE ID 1x1 GW TYPE TC-ER 600V NEGRO 0 FT 500-34 3/C 3E AL THHN/PVC PHASE ID 1x1 GW TYPE TC-ER 600V BLACK 0 FT | 500 KCMIL 3C 34S | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (2) | |||||
| 59931799 | 600-41 3 CONDUCTORES 3E AL THHN/PVC IDENTIFICADOR DE FASE 1x4/0 GW TIPO TC-ER 600V NEGRO 0 FT 600-41 3/C 3E AL THHN/PVC PHASE ID 1x4/0 GW TYPE TC-ER 600V BLACK 0 FT | 600 KCMIL 3C 41S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 67349799 | 600-41 3 CONDUCTORES 3E AL THHN/PVC IDENTIFICADOR DE FASE 1x600 GW TIPO TC-ER 600V NEGRO 0 FT 600-41 3/C 3E AL THHN/PVC PHASE ID 1x600 GW TYPE TC-ER 600V BLACK 0 FT | 600 KCMIL 3C 41S | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (1) | |||||
| 67740099 | 750-58 3/C 3E AL THHN/PVC IDENTIFICADOR DE FASE 1x3/0 GW TIPO TC-ER 600V NEGRO 0 FT 750-58 3/C 3E AL THHN/PVC PHASE ID 1x3/0 GW TYPE TC-ER 600V BLACK 0 FT | 750 KCMIL 3C 58S | 1-UNO/2-DOS/3-TRES | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de potencia Southwire de tipo TC-ER de 600 voltios son adecuados para uso en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas, enterramiento directo, aéreo soportado por mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 75°C en lugares húmedos y 90°C en lugares secos, 105°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en ubicaciones peligrosas de Clase I, II y III, División 2 según los Artículos 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para ejecuciones expuestas (TC-ER) según NEC 336.10. Libre de silicona
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 4
