AL 600/1000V Aislamiento XLPE Armadura AIA Cubierta de PVC XHHW-2. Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona

Southwire

AL 600/1000V Aislamiento XLPE Armadura AIA Cubierta de PVC XHHW-2. Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona

Núm. Southwire
SPEC45311

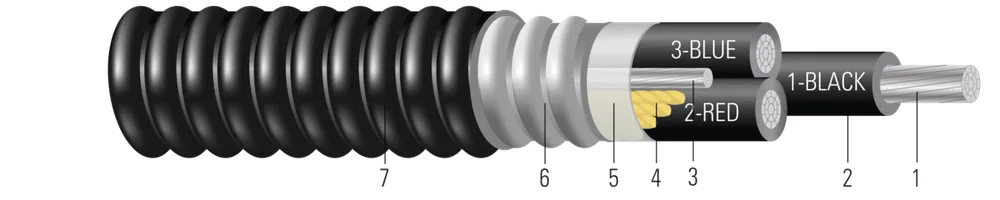

Cable de Potencia Tipo MC de 600 Volts, Tres Conductores de Aluminio, aislamiento de Polietileno de Cadena Cruzada (XLPE) XHHW-2, Armadura de Aluminio Engargolada (AIA), Cubierta de Cloruro de Polivinilo (PVC) con 1 conductor de tierra de aluminio desnudo. Libre de silicona.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (4) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
350 KCMIL350 KCMIL35350.6151.56651.651.9294.90651.652.0615.231976294163002857.6314.436.58 67165899
500 KCMIL500 KCMIL35350.7351.87651.652.1885.56651.652.3205.892603387490004082.3316.241.15 56105399
750 KCMIL750 KCMIL58580.9082.31802.032.6246.66802.032.7907.0936305402135006123.4919.549.53 64147899
350 KCMIL350 KCMIL0.0500.070.0620.090.0120.020.0400.06 67165899
500 KCMIL500 KCMIL0.0350.050.0440.070.0100.010.0390.06 56105399
750 KCMIL750 KCMIL0.0240.040.0310.050.0110.020.0380.06 64147899

Números de parte en esta familia (4)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
350 kcmil (1)
67165899350-35 3E AL 3/C 65 MILS XHHW-2 1X2 3E AL GW AIA PVC 600V 350-35 3E AL 3/C 65 MILS XHHW-2 1X2 3E AL GW AIA PVC 600V350 KCMIL 3C 35SNEGRO/NEGRO/NEGROCARRETE CORTE A LA MEDIDA
500 kcmil (2)
56105399500-34 3E AL 3 CONDUCTORES 65 MILS XHHW-2 1X1 3E AL TIERRA AIA PVC 600V 500-34 3E AL 3/C 65 MILS XHHW-2 1X1 3E AL GW AIA PVC 600V500 KCMIL 3C 34SNEGRO/NEGRO/NEGROCARRETE CORTE A LA MEDIDA
64665899500-34 3E AL 3 CONDUCTORES 65 MILS XHHW-2 1X250 3E AL GW AIA PVC 600V 500-34 3E AL 3/C 65 MILS XHHW-2 1X250 3E AL GW AIA PVC 600V500 KCMIL 3C 34SNEGRO/NEGRO/NEGROCARRETE CORTE A LA MEDIDA
750 kcmil (1)
64147899750-58 3E AL 3 CONDUCTORES 80 MILS XHHW-2 1X1/0 3E AL GW AIA PVC 600V 750-58 3E AL 3/C 80 MILS XHHW-2 1X1/0 3E AL GW AIA PVC 600V750 KCMIL 3C 58SNEGRO/NEGRO/NEGROCARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de potencia tipo MC de 600 voltios de Southwire están diseñados para su uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, soporte aéreo por mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en ubicaciones peligrosas Clase I, II y III, División 2 conforme al artículo NEC 501 y 502. Libre de silicona.

Normas y referencias

  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 44 Thermoset-Insulated Wires and Cables
  • UL 1569 Metal-Clad Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
