ACCS/TW/C7-TS®
- Núm. Southwire
- ALBARE23

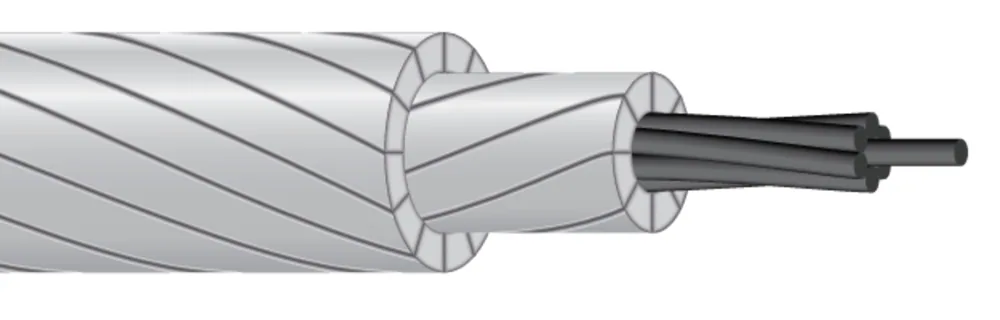

Hebras de aluminio trapezoidal 1350 O-Temper, núcleo cableado soportado por matriz termoendurecible de fibra de carbono.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Tamaños y construcciones disponibles
| Palabra clave | Tamaño (AWG or kcmil)(mm2) | No. de tipo | Diámetro del Conductor (inches)(mm) | Peso Total (lbs/1000')(kgs/km) | RBS (lb)(kg) | |
|---|---|---|---|---|---|---|
| Fundy/TWFundy/TW | 203.2 kcmil203.2 kcmil | 4343 | 0.5851.49 | 242361 | 22100.010024.38 | |
| Olympic/TWOlympic/TW | 325 kcmil325 kcmil | 1717 | 0.6711.70 | 336501 | 15400.06985.32 | |
| Badlands/TWBadlands/TW | 336.4 kcmil336.4 kcmil | 2222 | 0.6851.74 | 358533 | 19700.08935.76 | |
| Andes/TWAndes/TW | 397.5 kcmil397.5 kcmil | 1414 | 0.7101.80 | 404601 | 15900.07212.11 | |
| Capitol Reef/TWCapitol Reef/TW | 477 kcmil477 kcmil | 2323 | 0.8202.08 | 511760 | 29100.013199.53 | |
| Carlsbad/TWCarlsbad/TW | 636 kcmil636 kcmil | 2222 | 0.9372.38 | 6781009 | 36900.016737.54 | |
| Congaree/TWCongaree/TW | 641.7 kcmil641.7 kcmil | 1111 | 0.8902.26 | 643957 | 21600.09797.59 | |
| Vinson/TWVinson/TW | 714 kcmil714 kcmil | 1010 | 0.9332.37 | 7111057 | 22100.010024.38 | |
| Alps/TWAlps/TW | 795 kcmil795 kcmil | 99 | 0.9742.47 | 7861170 | 22600.010251.18 | |
| Arches/TWArches/TW | 954 kcmil954 kcmil | 2020 | 1.1262.86 | 10031493 | 50100.022724.96 | |
| Everglades/TWEverglades/TW | 973.1 kcmil973.1 kcmil | 1414 | 1.1082.81 | 9921476 | 39000.017690.09 | |
| Big Bend/TWBig Bend/TW | 1033.5 kcmil1033.5 kcmil | 55 | 1.0932.78 | 10031493 | 19800.08981.12 | |
| Blanc/TWBlanc/TW | 1113 kcmil1113 kcmil | 77 | 1.1392.89 | 10891620 | 24500.011113.00 | |
| Acadia/TWAcadia/TW | 1192.5 kcmil1192.5 kcmil | 1313 | 1.2233.11 | 12101800 | 42700.019368.38 | |
| Biscayne/TWBiscayne/TW | 1233.6 kcmil1233.6 kcmil | 1313 | 1.2453.16 | 12551867 | 45600.020683.80 | |
| Eldorado/TWEldorado/TW | 1272 kcmil1272 kcmil | 1010 | 1.2443.16 | 12711892 | 39100.017735.45 | |
| Banff/TWBanff/TW | 1351.5 kcmil1351.5 kcmil | 1010 | 1.2783.25 | 13462004 | 39600.017962.24 | |
| Adirondack/TWAdirondack/TW | 1590 kcmil1590 kcmil | 1010 | 1.3863.52 | 15892365 | 47800.021681.70 | |
| Everest/TWEverest/TW | 1780 kcmil1780 kcmil | 88 | 1.4413.66 | 17552612 | 43900.019912.69 | |
| Shenandoah/TWShenandoah/TW | 266.8 kcmil266.8 kcmil | 2121 | 0.6081.54 | 282420 | 15000.06803.88 |
Aplicación y características
El innovador Conductor Aéreo C7® de Southwire presenta un núcleo multicableado de composite de fibra de carbono para proporcionar mayor flexibilidad, confiabilidad y tolerancia a falla única. Su núcleo avanzado y recubrimiento polimérico proporcionan al Conductor Aéreo C7 un desempeño sin precedentes de flecha/tensión y una expectativa de vida útil de 40+ años. Desde nuevas líneas hasta reconductorización, el Conductor Aéreo C7 está diseñado para resistir los rigores de la instalación y operación. Las empresas de servicios pueden reducir costos de nuevas líneas diseñando líneas con menos estructuras o estructuras más cortas, reduciendo costos generales de construcción. Las mejoras de línea también son más asequibles, ya que el Conductor Aéreo C7 puede usarse en aplicaciones de reconductorización para duplicar la capacidad de corriente de un ACSR existente, con menos flecha, sin exceder tensiones de diseño existentes. Como parte del conjunto completo de conductores de transmisión aérea de Southwire, el Conductor Aéreo C7 satisface una necesidad del mercado por mayor desempeño, capacidad y asequibilidad. Está disponible en versiones de Alambre Trapezoidal (TW), Aluminio Circonio (Al-Zr) y O-Temperado para adaptarse mejor a sus necesidades específicas.
- Utilizado como conductor aéreo desnudo de transmisión y distribución
- Excelente relación resistencia-peso
- Excelente resistencia a la corrosión
- Baja flecha a alta temperatura (HTLS)
- Temperatura de operación continua de 180°C
- Temperatura de operación de emergencia de 200°C
Normas y referencias
- ASTM 609 Aluminum 1350 Round
