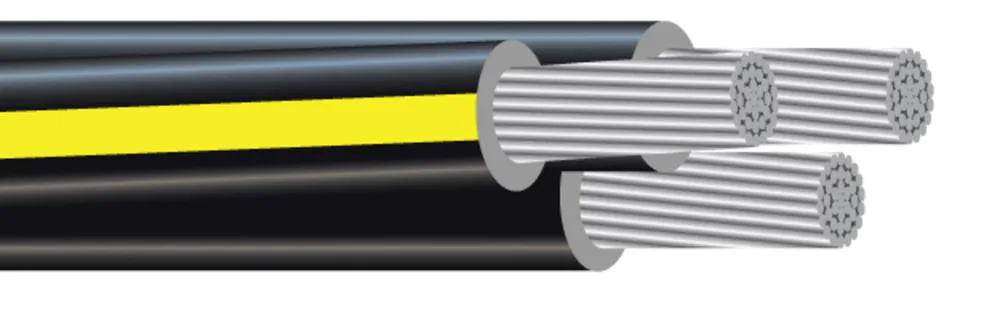

Tríplex 600VUD 3E
- Núm. Southwire
- AL600V83
Conductores de aleación de aluminio TRIPLE E (AA-8176). Aislamiento de polietileno reticulado (XLP).
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 33 | 4 AWG4 AWG | 77 | 631.60 | 75719.24 | 202301 | 37815801 |
| 33 | 2 AWG2 AWG | 77 | 631.60 | 88322.44 | 262390 | 37811701 |
| 33 | 4/0 AWG4/0 AWG | 1818 | 842.13 | 143836.54 | 8301236 | 33421902 |
| 33 | 350 KCMIL350 KCMIL | 3030 | 1002.54 | 181646.14 | 11691740 | 39906301 |
Números de parte en esta familia (6)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 4 AWG (1) | |||||
| 37815801 | 4 3EAL 600VUD TX VASSAR/YS/USE-2 1000 FT 4 3EAL 600VUD TX VASSAR/YS/USE-2 1000 FT | 4 AWG 3C 7 STR | NEGRO/NEGRO/NEGRO-AMARILLO RAYAS | CARRETE DE 1000 FT | |
| 2 AWG (1) | |||||
| 37811701 | 2 3EAL 600VUD TX STEPHENS/YS/USE-2 1000 FT 2 3EAL 600VUD TX STEPHENS/YS/USE-2 1000 FT | 2 AWG 3C 7 STR | NEGRO/NEGRO/NEGRO-AMARILLO RAYAS | CARRETE DE 1000 FT | |
| 4/0 AWG (3) | |||||
| 33421902 | 4/0 3EAL 600VUD TX MONMOUTH/YS/USE-2 1000 FT 4/0 3EAL 600VUD TX MONMOUTH/YS/USE-2 1000 FT | 4/0 AWG 3C 18S | NEGRO/NEGRO/NEGRO-AMARILLO RAYAS | CARRETE DE 1000 FT | |
| 37712701 | 4/0 3EAL 600VUD TX SWEETBRIAR/YS/USE-2 1000 FT 4/0 3EAL 600VUD TX SWEETBRIAR/YS/USE-2 1000 FT | 4/0 AWG 3C 18S | NEGRO/NEGRO/NEGRO-AMARILLO RAYAS | CARRETE DE 1000 FT | |
| 37712703 | 4/0 3EAL 600VUD TX SWEETBRIAR/YS/USE-2 1500 FT 4/0 3EAL 600VUD TX SWEETBRIAR/YS/USE-2 1500 FT | 4/0 AWG 3C 18S | NEGRO/NEGRO/NEGRO-AMARILLO RAYAS | CARRETE DE 1500 FT | |
| 350 kcmil (1) | |||||
| 39906301 | 350 3EAL 600VUD TX WESLEYAN/YS/USE-2 1000 FT 350 3EAL 600VUD TX WESLEYAN/YS/USE-2 1000 FT | 350 KCMIL 3C 30S | NEGRO/NEGRO/NEGRO-AMARILLO RAYAS | CARRETE DE 1000 FT | |
Aplicación y características
El cable triplexado AlumaFlex® tipo RHH o RHW-2 o USE-2 de Southwire se usa principalmente para distribución secundaria y servicio subterráneo a 600 voltios o menos, ya sea en enterramiento directo o en ductos, donde se requiere mayor flexibilidad. También puede usarse en tubo conduit según lo especificado por la NEC.
Normas y referencias
- B800 8000 Series Aluminum Alloy Wire for Electrical Purposes – Annealed and Intermediate Tempers.
- B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy for Subsequent Covering or Insulation.
