600V CU PVC TRIADAS ARMOR-X® PVC STOS instrumentación
- Núm. Southwire
- SPEC43701

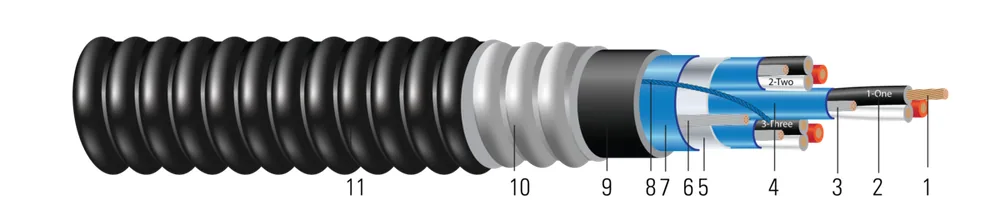

Cable de instrumentación tipo MC-HL 600 voltios, aislados PVC/nylon, triadas blindadas sencillas con blindaje general, armadura corrugada continua - ARMOR-X® -50°C a 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 16 AWG16 AWG | 11 | 0.0560.14 | 150.38 | 0.531.35 | 601.52 | 0.6501.65 | 192286 | 4.511.43 | 4.1816.22 | 89056789 |
| 16 AWG16 AWG | 44 | 0.0560.14 | 150.38 | 0.922.34 | 601.52 | 1.0462.66 | 467695 | 7.318.54 | 4.1816.22 | 89056999 |
| 16 AWG16 AWG | 88 | 0.0560.14 | 150.38 | 1.223.10 | 601.52 | 1.3463.42 | 7691144 | 9.423.88 | 4.1816.22 | 89057089 |
| 16 AWG16 AWG | 1212 | 0.0560.14 | 150.38 | 1.433.63 | 601.52 | 1.5563.95 | 11071647 | 10.827.43 | 4.1816.22 | 89057199 |
| 1818 | 40.6640.66 | 0.09570.0957 | ||||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 16 AWG · 3 conductores (2) | |||||
| 89056799 | 16 1-TRIADA CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 16 1-TRIAD CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 3C 7S | N/B/R | CARRETE CORTE A LA MEDIDA | |
| 89056789 | 16 1-TRIAD CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 5000 FT 16 1-TRIAD CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 5000 FT | 16 AWG 3C 7S | N/B/R | CARRETE DE 5000 FT | |
| 16 AWG · 12 conductores (1) | |||||
| 89056999 | 16 4-TRIADA CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 16 4-TRIAD CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 12C 7S | CONFIGURACIÓN: (0 + 4 + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
| 16 AWG · 24 conductores (2) | |||||
| 89057099 | 16 AWG 7 8 HILOS CU TFFN ARMOR-XTRA 600V CUBIERTA PVC HL 16-7 8 TR CU TFFN ARMOR-XTRA 600V PVC JACKET HL | 16 AWG 24C 7S | CONFIGURACIÓN: (1 + 7 + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
| 89057089 | 16-7 8 TRENZADO CU TFFN ARMOR-XTRA 600V CUBIERTA PVC HL 5000 FT 16-7 8 TR CU TFFN ARMOR-XTRA 600V PVC JACKET HL 5000 FT | 16 AWG 24C 7S | CONFIGURACIÓN: (1 + 7 + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE DE 5000 FT | |
| 16 AWG · 36 conductores (1) | |||||
| 89057199 | 16 12-TRIADAS CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 16 12-TRIAD CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 36C 7S | CONFIGURACIÓN: {(0 + 3 + 0) + 9} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los Cables de Instrumentación Tipo MC-HL ARMOR-X® de Southwire conforme a UL 1569 son adecuados para instalaciones según se describe en el Artículo 330 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización, y para uso general en sistemas de distribución industrial, comercial y de manufactura. Los cables están construidos con conductores de cobre cableado de 7 hilos aislados con PVC cubierto de nylon. Los conductores en tríada están coloreados en negro, blanco, rojo e impresos alfanuméricos. Cada tríada tiene un foil de poliéster aluminio con cobertura del 100% y un conductor de drenaje estañado. El conjunto general está cubierto con foil de poliéster aluminio con cobertura del 100% y un conductor de drenaje estañado. El cable es adecuado para su uso en charolas portacables, canalizaciones, tubo conduit, aéreo (cuando está soportado con un conductor mensajero) y enterramiento directo. El cable está clasificado para -50°C a 90°C y clasificado para locales peligrosos Clase I División I. La cubierta interior es PVC negro con cordón de rasgadura de nylon para fácil remoción. La cubierta exterior es PVC negro. Para usos en locales peligrosos Clase I, II y III, División 1 y 2 conforme a los Artículos 501, 502 y 503 del NEC.
Normas y referencias
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 66 Fixture Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- UL 2225 Cables and Cable-Fittings For Use In Hazardous (Classified) Locations
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- IEEE 1580 Recommended Practice for Marine Cable
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
