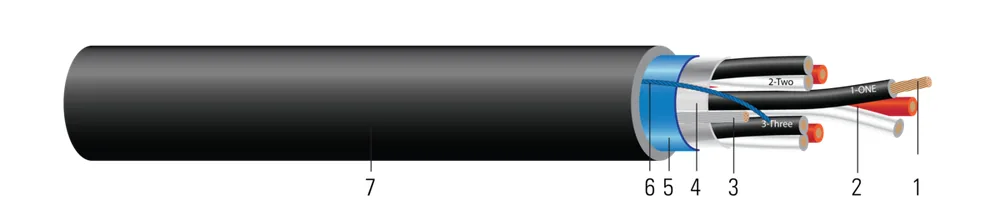

600V CU PVC TFN TRIADAS PVC TOS instrumentación
- Núm. Southwire
- SPEC43606
Cable de instrumentación tipo TC-ER de 600 voltios, conductores de cobre, individuales aislados con PVC/Nylon, blindaje general TOS. Chaqueta de PVC resistente al calor, la humedad, el aceite y la luz solar, clasificación RoHS, rango de -25°C a 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 11 | 0.0450.11 | 150.38 | 451.14 | 0.2860.73 | 4871 | 1.74.32 | 6.6699.92 | 56295201 |
| 16 AWG16 AWG | 11 | 0.0560.14 | 150.38 | 451.14 | 0.3120.79 | 6394 | 1.84.57 | 4.1816.22 | 56295501 |
| 1818 | 40.6640.66 | 0.09570.0957 | |||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG (2) | |||||
| 56295299 | 18/1 TRIAD CABLEADO CU TFN/PVC OAS TIPO TC-ER NEGRO 18/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER BLACK | 18 AWG 3C 7 STR | NEGRO/BLANCO/ROJO 1-UNO | CARRETE CORTE A LA MEDIDA | |
| 56295201 | 18/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER NEGRO 10000 FT 18/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER BLACK 10000 FT | 18 AWG 3C 7 STR | NEGRO/BLANCO/ROJO 1-UNO | CARRETE DE 10000 FT | |
| 16 AWG (2) | |||||
| 56295599 | 16/1 TRIAD CABLEADO CU TFN/PVC OAS TIPO TC-ER NEGRO 16/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER BLACK | 16 AWG 3C 7S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 56295501 | 16/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER NEGRO 10000 FT 16/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER BLACK 10000 FT | 16 AWG 3C 7S | NEGRO/BLANCO/ROJO | CARRETE DE 10000 FT | |
Aplicación y características
Los cables de instrumentación Southwire tipo TC-ER conforme a UL 1277 son adecuados para instalaciones como se describe en el artículo 336 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización y para uso general en sistemas de distribución industrial, manufacturero y comercial. Los cables se construyen con conductores de cobre cableado de 7 hilos aislados con PVC cubierto de nylon. Los conductores de tríada están coloreados negro, blanco, rojo e impresos alfanuméricos. El conjunto completo está cubierto con papel de aluminio/poliéster con cobertura del 100% y un conductor de drenaje estañado. El cable es apto para uso en charolas portacables, canalizaciones, tubo conduit, aéreo (cuando está soportado con un mensajero) y enterramiento directo. El cable está clasificado para -25°C a 90°C y clasificado para lugares peligrosos clase I división II, resistente a la luz solar y al aceite. La cubierta es PVC negro con cordón de nylon para fácil remoción.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 66 Fixture Wire Type TFN
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
