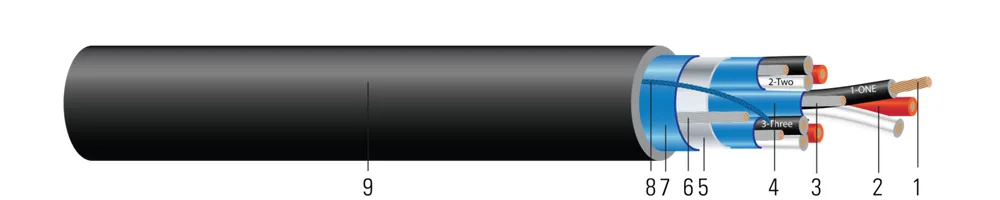

600V CU PVC TFN TRIADAS PVC STOS instrumentación
- Núm. Southwire
- SPEC43608
Cable de instrumentación tipo TC-ER de 600 voltios, conductores de cobre, individuales aislados con PVC/Nylon, triadas blindadas con blindaje general STOS. Chaqueta de PVC resistente al calor, el aceite, la humedad y la luz solar, clasificación RoHS, rango de -25°C a 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (3) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 16 AWG16 AWG | 1212 | 0.0560.14 | 150.38 | 902.29 | 1.0402.64 | 657978 | 12.4831.70 | 4.1816.22 | 64616455 |
| 16 AWG16 AWG | 1616 | 0.0560.14 | 150.38 | 952.41 | 1.2343.13 | 8571275 | 14.837.59 | 4.1816.22 | 59994999 |
| 1818 | 40.6640.66 | 0.09570.0957 | |||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (3)
| Núm. Southwire | Descripción | Construcción | Empaque | Color del Conductor | |
|---|---|---|---|---|---|
| 16 AWG · 36 conductores (2) | |||||
| 64616499 | 16/12 TRÍADA CABLEADO CU TFN/PVC STOS TC NEGRO 16/12 TRIAD STR CU TFN/PVC STOS TC BLACK | 16 AWG 36C 7S | CARRETE CORTE A LA MEDIDA | ||
| 64616455 | 16/12 TRIAD CABLEADO CU TFN/PVC STOS TC NEGRO 5000 FT 16/12 TRIAD STR CU TFN/PVC STOS TC BLACK 5000 FT | 16 AWG 36C 7S | CARRETE DE 5000 FT | ||
| 16 AWG · 48 conductores (1) | |||||
| 59994999 | 16/16 TRIAD STR CU TFN/PVC STOS TIPO TC-ER NEGRO 0 FT 16/16 TRIAD STR CU TFN/PVC STOS TYPE TC-ER BLACK 0 FT | 16 AWG 48C 7S | CARRETE CORTE A LA MEDIDA | CONFIGURACIÓN: {(0 + 3 + 0) + 9} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | |
Aplicación y características
Los Cables de Instrumentación Tipo TC-ER de Southwire según UL 1277 son adecuados para instalaciones según lo indicado en el Artículo 336 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización y para uso general en sistemas de distribución de manufactura, industrial y comercial. Los cables están construidos con conductores de cobre de 7 hebras aislados con PVC cubierto de nylon. Los conductores de tríada están coloreados negro, blanco, rojo e impresos alfa-numéricos. Cada tríada tiene un papel de poliéster de aluminio con cobertura del 100% e hilo de drenaje estañado. El conjunto general está cubierto con papel de poliéster de aluminio con cobertura del 100% e hilo de drenaje estañado. El cable es apto para uso en charolas portacables, canalizaciones, tubo conduit, aéreo (cuando se soporta con un mensajero) y enterramiento directo. El cable está clasificado para -25°C a 90°C y clasificado para ubicaciones peligrosas Clase I Div II, resistente al sol y al aceite. La cubierta es PVC negra con cordón de desgarre de nylon para fácil remoción.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 66 Fixture Wire Type TFN
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
