600V CU PVC TFN PARES PVC SPOS instrumentación

Núm. Southwire: SPEC43604

Cable de instrumentación tipo TC-ER de 600 voltios, conductores de cobre, individuales aislados con PVC/Nylon, pares blindados con blindaje general SPOS. Chaqueta de PVC resistente al calor, la humedad, el aceite y la luz solar, clasificación RoHS, rango de -30°C a 90°C

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (30) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Diámetro Sobre Conductor (in)(cm)	Espesor del Aislamiento (mils)(mm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso Aprox. (lbs/1000')(kgs/km)	Radio de Curvatura Mín. (in)(cm)	Resistencia en CC a 25C (ohms/1000')(ohms/km)
18 AWG18 AWG	22	0.0450.11	150.38	451.14	0.3360.85	70104	2.05.08	6.6699.92	56295301
18 AWG18 AWG	44	0.0450.11	150.38	451.14	0.4601.17	119177	2.76.86	6.6699.92	56302799
18 AWG18 AWG	88	0.0450.11	150.38	601.52	0.6351.61	228339	3.89.65	6.6699.92	56302955
18 AWG18 AWG	1212	0.0450.11	150.38	601.52	0.7321.86	319475	4.310.92	6.6699.92	56303255
18 AWG18 AWG	2424	0.0450.11	150.38	802.03	1.0652.71	631939	6.316.00	6.6699.92	55915499
16 AWG16 AWG	22	0.0560.14	150.38	451.14	0.3680.93	93138	2.25.59	4.1816.22	56303501
16 AWG16 AWG	44	0.0560.14	150.38	451.14	0.5151.31	162241	3.07.62	4.1816.22	56303701
16 AWG16 AWG	55	0.0560.14	150.38	601.52	0.6011.53	217323	3.69.14	4.1816.22	58142602
16 AWG16 AWG	66	0.0560.14	150.38	601.52	0.6841.74	256381	4.110.41	4.1816.22	57904202
16 AWG16 AWG	77	0.0560.14	150.38	601.52	0.7151.82	292435	3.99.91	4.1816.22	58137702
16 AWG16 AWG	88	0.0560.14	150.38	601.52	0.7201.83	315469	4.310.92	4.1816.22	56303999
16 AWG16 AWG	1212	0.0560.14	150.38	802.03	0.8672.20	478711	5.213.21	4.1816.22	56304102
16 AWG16 AWG	1616	0.0560.14	150.38	802.03	0.9842.50	612911	5.914.99	4.1816.22	58263355
16 AWG16 AWG	2424	0.0560.14	150.38	802.03	1.1742.98	8761304	7.017.78	4.1816.22	55914501
16 AWG16 AWG	3636	0.0560.14	150.38	802.03	1.3793.50	12611877	8.220.83	4.1816.22	56694999
1818	40.6640.66	0.09570.0957
1616	48.5148.51	0.08950.0895

Números de parte en esta familia (30)

Por calibre:

Núm. Southwire	Descripción	Construcción	Empaque	Color del Conductor
18 AWG · 4 conductores (3)
56295399	18/2 PAR CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 18/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	18 AWG 4C 7 STR	CARRETE CORTE A LA MEDIDA
56295302	18/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 1000 FT 18/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 1000 FT	18 AWG 4C 7 STR	CARRETE DE 1000 FT
56295301	18/2 PAR CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 250 FT 18/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 250 FT	18 AWG 4C 7 STR	CARRETE DE 250 FT
18 AWG · 8 conductores (1)
56302799	18/4 PAR CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 18/4 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	18 AWG 8C 7 STR	CARRETE CORTE A LA MEDIDA
18 AWG · 16 conductores (2)
56302999	18/8 PAR CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 18/8 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	18 AWG 16C 7S	CARRETE CORTE A LA MEDIDA	CONFIGURACIÓN: (1/PAR + 7/PAR + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
56302955	18/8 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 5000 FT 18/8 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 5000 FT	18 AWG 16C 7S	CARRETE DE 5000 FT	CONFIGURACIÓN: (1/PAR + 7/PAR + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
18 AWG · 24 conductores (2)
56303299	CABLE 18/12 PARES CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 18/12 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	18 AWG 24C 7S	CARRETE CORTE A LA MEDIDA	CONFIGURACIÓN: {(0 + 3/PAR + 0) + 9/PAR} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
56303255	18/12 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 5000 FT 18/12 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 5000 FT	18 AWG 24C 7S	CARRETE DE 5000 FT	CONFIGURACIÓN: {(0 + 3/PAR + 0) + 9/PAR} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
18 AWG · 48 conductores (1)
55915499	CABLE 18/24 PARES CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 18/24 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	18 AWG 48C 7S	CARRETE CORTE A LA MEDIDA	ARREGLO: (2/PR CENTRO + 8PR INTERIOR + 14PR EXTERIOR ) + MYLAR + DRENAJE + FOIL (LADO ALUMINIO ADENTRO)
16 AWG · 4 conductores (3)
56303599	16/2 PAR CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 16/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	16 AWG 4C 7 STR	CARRETE CORTE A LA MEDIDA
56303502	16/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 1000 FT 16/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 1000 FT	16 AWG 4C 7 STR	CARRETE DE 1000 FT
56303501	16/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 7500 FT 16/2 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 7500 FT	16 AWG 4C 7 STR	CARRETE DE 7500 FT
16 AWG · 8 conductores (4)
58142599	/4 PAR CABLEADO CU TFN/PVC TIPO TC-ER NEGRO /4 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	16 AWG 8C 7S	CARRETE CORTE A LA MEDIDA
58142502	/4 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 2000 FT /4 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 2000 FT	16 AWG 8C 7S	CARRETE DE 2000 FT
56303799	16/4 PAR CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 16/4 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	16 AWG 8C 7S	CARRETE CORTE A LA MEDIDA
56303701	16/4 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 1000 FT 16/4 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 1000 FT	16 AWG 8C 7S	CARRETE DE 1000 FT
16 AWG · 10 conductores (1)
58142602	16/5 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 2000 FT 16/5 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 2000 FT	16 AWG 10C 7S	CARRETE DE 2000 FT	CONFIGURACIÓN: (0 + 5/PAR) + MYLAR + LÁMINA (LADO ALUMINIO AFUERA) + DRENAJE
16 AWG · 12 conductores (3)
57904299	16 6 PARES TFN/PVC SPOS TIPO TC 600V NEGRO 16 6 PAIR TFN/PVC SPOS TYPE TC 600V BLACK	16 AWG 12C 7S	CARRETE CORTE A LA MEDIDA	CONFIGURACIÓN: (1/PAR + 5/PAR) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
57904204	16 6 PARES TFN/PVC SPOS TIPO TC 600V NEGRO 500 FT 16 6 PAIR TFN/PVC SPOS TYPE TC 600V BLACK 500 FT	16 AWG 12C 7S	CARRETE DE 500 FT	CONFIGURACIÓN: (1/PAR + 5/PAR) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
57904202	16 6 PARES TFN/PVC SPOS TIPO TC 600V NEGRO 1000 FT 16 6 PAIR TFN/PVC SPOS TYPE TC 600V BLACK 1000 FT	16 AWG 12C 7S	CARRETE DE 1000 FT	CONFIGURACIÓN: (1/PAR + 5/PAR) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
16 AWG · 14 conductores (2)
58137799	16 7 PARES TFN/PVC SPOS TIPO TC 600V NEGRO 16 7 PAIR TFN/PVC SPOS TYPE TC 600V BLACK	16 AWG 14C 7S	CARRETE CORTE A LA MEDIDA	CONFIGURACIÓN: (1/PAR + 6/PAR) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
58137702	16 7 PARES TFN/PVC SPOS TIPO TC 600V NEGRO 2000 FT 16 7 PAIR TFN/PVC SPOS TYPE TC 600V BLACK 2000 FT	16 AWG 14C 7S	CARRETE DE 2000 FT	CONFIGURACIÓN: (1/PAR + 6/PAR) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
16 AWG · 16 conductores (1)
56303999	16 8 PARES TFN/PVC SPOS TIPO TC 600V NEGRO 16 8 PAIR TFN/PVC SPOS TYPE TC 600V BLACK	16 AWG 16C 7S	CARRETE CORTE A LA MEDIDA	CONFIGURACIÓN: (1/PAR + 7/PAR + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
16 AWG · 24 conductores (2)
56304199	CABLE 16/12 PARES CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 16/12 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	16 AWG 24C 7S	CARRETE CORTE A LA MEDIDA	CONFIGURACIÓN: {(0 + 3/PAR + 0) + 9/PAR} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
56304102	16/12 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 2000 FT 16/12 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 2000 FT	16 AWG 24C 7S	CARRETE DE 2000 FT	CONFIGURACIÓN: {(0 + 3/PAR + 0) + 9/PAR} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
16 AWG · 32 conductores (2)
58263399	16/16 PAR STR CU TFN/PVC SPOS TIPO TC-ER NEGRO 16/16 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	16 AWG 32C 7S	CARRETE CORTE A LA MEDIDA	CONFIGURACIÓN: (0 + 5/PAR) + 11/PAR + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
58263355	16/16 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 5000 FT 16/16 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 5000 FT	16 AWG 32C 7S	CARRETE DE 5000 FT	CONFIGURACIÓN: (0 + 5/PAR) + 11/PAR + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO)
16 AWG · 48 conductores (2)
55914599	16/24 PARES CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 0 FT 16/24 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 0 FT	16 AWG 48C 7S	CARRETE CORTE A LA MEDIDA	ARREGLO: (2/PR CENTRO + 8PR INTERIOR + 14PR EXTERIOR ) + MYLAR + DRENAJE + FOIL (LADO ALUMINIO ADENTRO)
55914501	16/24 PAIR STR CU TFN/PVC SPOS TYPE TC-ER NEGRO 1000 FT 16/24 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK 1000 FT	16 AWG 48C 7S	CARRETE DE 1000 FT	ARREGLO: (2/PR CENTRO + 8PR INTERIOR + 14PR EXTERIOR ) + MYLAR + DRENAJE + FOIL (LADO ALUMINIO ADENTRO)
16 AWG · 72 conductores (1)
56694999	CABLE 16/36 PARES CABLEADO CU TFN/PVC SPOS TIPO TC-ER NEGRO 16/36 PAIR STR CU TFN/PVC SPOS TYPE TC-ER BLACK	16 AWG 72C 7S	CARRETE CORTE A LA MEDIDA	CAPAS: (0 + 6/PR + 12/PR) + 18/PR

Aplicación y características

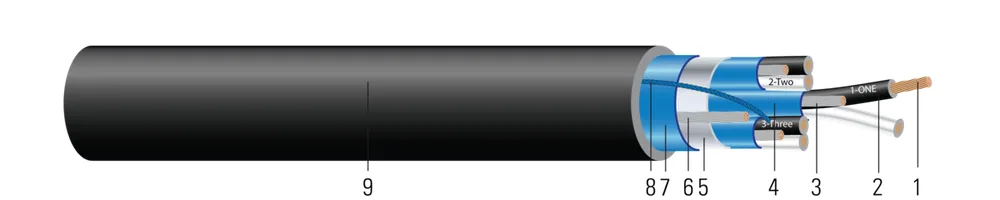

Los Cables de Instrumentación Tipo TC-ER de Southwire según UL 1277 son adecuados para instalaciones según lo indicado en el Artículo 336 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización y para uso general en sistemas de distribución de manufactura, industrial y comercial. Los cables están construidos con conductores de cobre de 7 hebras aislados con PVC cubierto de nylon. Los conductores emparejados están coloreados negro, blanco e impresos alfa-numéricos. Cada par tiene un papel de poliéster de aluminio con cobertura del 100% e hilo de drenaje estañado. El conjunto general está cubierto con papel de poliéster de aluminio con cobertura del 100% e hilo de drenaje estañado. El cable es apto para uso en charolas portacables, canalizaciones, tubo conduit, aéreo (cuando se soporta con un mensajero) y enterramiento directo. El cable está clasificado para -30°C a 90°C y clasificado para ubicaciones peligrosas Clase I Div II, resistente al sol y al aceite. La cubierta es PVC negra con cordón de desgarre de nylon para fácil remoción.

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 66 Fixture Wire Type TFN
UL 1277 Electrical Power and Control Tray Cables
UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
