Aluminio 35KV EPR MV con Chaqueta LLDPE
- Núm. Southwire
- MVDIST20

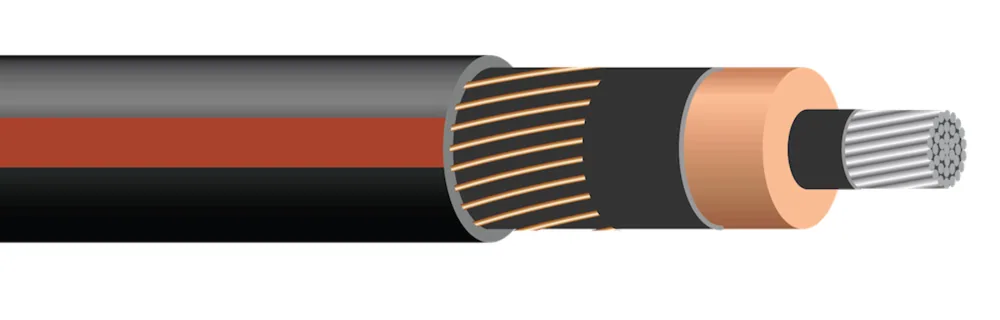

Conductor de aluminio. Aislamiento EPR. Neutros concéntricos de cobre desnudo. Chaqueta de polietileno de baja densidad.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (11) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 11 | 1/0 AWG1/0 AWG | 1919 | 3458.76 | 141035.82 | 10031492 | 61919401 |
| 11 | 4/0 AWG4/0 AWG | 1919 | 3458.76 | 155639.53 | 11681738 | 61919501 |
| 11 | 500 KCMIL500 KCMIL | 3737 | 3458.76 | 191148.54 | 19472898 | 66032101 |
| 11 | 1000 KCMIL1000 KCMIL | 6161 | 42010.67 | 250463.62 | 35145229 | 66131915 |
| 11 | 1250 KCMIL1250 KCMIL | 6161 | 3458.76 | 245562.37 | 33334961 | 62327615 |
Números de parte en esta familia (11)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 1/0 AWG (1) | ||||
| 61919401 | 1/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 16x14CN FORRO POLY/RAYA ROJA 1/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 16x14CN POLY JACKET/RED STRIPE | 1/0 AWG 1C 19S | CARRETE DE 2500 FT | |
| 4/0 AWG (5) | ||||
| 61919501 | 4/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 11x14CN FORRO POLY/RAYA ROJA 4/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 11x14CN POLY JACKET/RED STRIPE | 4/0 AWG 1C 19S | CARRETE DE 2500 FT | |
| 61919525 | 4/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 11x14CN FORRO POLY/RAYA ROJA 4/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 11x14CN POLY JACKET/RED STRIPE | 4/0 AWG 1C 19S | CARRETE DE 2500 FT | |
| 61919508 | 4/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 11x14CN FORRO POLY/RAYA ROJA 4/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 11x14CN POLY JACKET/RED STRIPE | 4/0 AWG 1C 19S | CARRETE DE 5000 FT | |
| 62323225 | CABLE 4/0-19 CPRESS AL 35KV 345 mils 100% EPR 105C 20x12CN CUBIERTA POLY 4/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 20x12CN POLY JACKET | 4/0 AWG 1C 19S | CARRETE DE 3666 FT | |
| 62323226 | CABLE 4/0-19 CPRESS AL 35KV 345 mils 100% EPR 105C 20x12CN CUBIERTA POLY 4/0-19 MB CPRESS AL 35KV 345 mils 100% EPR 105C 20x12CN POLY JACKET | 4/0 AWG 1C 19S | CARRETE DE 4334 FT | |
| 500 kcmil (3) | ||||
| 66032102 | 500-37 MB CPRESS AL 35KV 345 mils 100% EPR 105C 25x14CN CUBIERTA POLY/RAYA ROJA 500-37 MB CPRESS AL 35KV 345 mils 100% EPR 105C 25x14CN POLY JACKET/RED STRIPE | 500 KCMIL 1C 37S | CARRETE DE 1100 FT | |
| 66032101 | 500-37 MB CPRESS AL 35KV 345 mils 100% EPR 105C 25x14CN CUBIERTA POLY/RAYA ROJA 500-37 MB CPRESS AL 35KV 345 mils 100% EPR 105C 25x14CN POLY JACKET/RED STRIPE | 500 KCMIL 1C 37S | CARRETE DE 1300 FT | |
| 66168415 | 500-37 MB CPRESS AL 35KV 345 mils 100% EPR 105C 25x14CN CUBIERTA POLY/RAYA ROJA 500-37 MB CPRESS AL 35KV 345 mils 100% EPR 105C 25x14CN POLY JACKET/RED STRIPE | 500 KCMIL 1C 37S | CARRETE DE 1300 FT | |
| 1000 kcmil (1) | ||||
| 66131915 | 1000-61 MB CPRESS AL 35KV 420 mils 133% EPR 105C 20x10CN HiDri Plus CUBIERTA POLÍMERO/FRANJA ROJA 1000-61 MB CPRESS AL 35KV 420 mils 133% EPR 105C 20x10CN HiDri Plus POLY JACKET/RED STRIPE | 1000 KCMIL 1C 61S | CARRETE DE 1800 FT | |
| 1250 kcmil (1) | ||||
| 62327615 | 1250-61 MB CPRESS AL 35KV 345 mils 100% EPR 105C 20x12CN HiDri Plus CUBIERTA POLÍMERO/FRANJA ROJA 1250-61 MB CPRESS AL 35KV 345 mils 100% EPR 105C 20x12CN HiDri Plus POLY JACKET/RED STRIPE | 1250 KCMIL 1C 61S | CARRETE DE 1500 FT | |
Aplicación y características
Se usa predominantemente para distribución primaria subterránea en sistemas de tubo conduit, adecuado para uso en lugares húmedos o secos, enterramiento directo, ducto subterráneo, y donde esté expuesto a la luz solar. Para ser usado a 35,000 voltios o menos y a temperaturas de conductor que no excedan 105°C para operación normal.
Normas y referencias
- B231: Aluminum 1350 Conductors, Concentric-Lay-Stranded
- B609: Aluminum 1350 Round Wire, Annealed and Intermediate Tempers, for Electrical Purposes
- B3: Soft Annealed Copper Wire
- ICEA S-94-649
- AEIC CS-8
- RUS U-1
