300V CU PVC TRIADAS PVC STOS instrumentación
- Núm. Southwire
- SPEC43307
Cable de instrumentación tipo PLTC/ITC de 300 voltios, conductores de cobre, individuales aislados con PVC, triadas blindadas con blindaje general STOS. Chaqueta de PVC resistente al calor, la humedad y la luz solar, clasificación RoHS, rango de -30°C a 105°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 2424 | 0.0450.11 | 150.38 | 852.16 | 1.152.92 | 8311237 | 6.917.53 | 6.6699.92 | 63132499 |
| 16 AWG16 AWG | 22 | 0.0560.14 | 150.38 | 651.65 | 0.5341.36 | 145216 | 3.28.13 | 4.1816.22 | 56693099 |
| 16 AWG16 AWG | 44 | 0.0560.14 | 150.38 | 751.91 | 0.6451.64 | 238354 | 3.89.65 | 4.1816.22 | 56695301 |
| 16 AWG16 AWG | 88 | 0.0560.14 | 150.38 | 751.91 | 0.8172.08 | 411612 | 4.912.45 | 4.1816.22 | 56695499 |
| 1818 | 40.6640.66 | 0.09570.0957 | |||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (5)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG · 73 conductores (1) | |||||
| 63132499 | 18/24 TRIAD STR CU PVC/PVC STOS PLTC/ITC NEGRO 18/24 TRIAD STR CU PVC/PVC STOS PLTC/ITC BLACK | 18 AWG 73C 7S | CARRETE CORTE A LA MEDIDA | ||
| 16 AWG · 7 conductores (1) | |||||
| 56693099 | 16 2 TRÍADA FASE/PVC TOS TIPO TC 300V NEGRO 16 2 TRIAD PHASE/PVC TOS TYPE TC 300V BLACK | 16 AWG 7C 7S | NEGRO-/NEGRO-/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 16 AWG · 13 conductores (2) | |||||
| 56695399 | 16/4 TRIAD CABLEADO CU PVC/PVC STOS PLTC/ITC NEGRO 16/4 TRIAD STR CU PVC/PVC STOS PLTC/ITC BLACK | 16 AWG 13C 7S | CARRETE CORTE A LA MEDIDA | ||
| 56695301 | 16/4 TRÍADA CABLEADO CU PVC/PVC STOS PLTC/ITC NEGRO 1000 FT 16/4 TRIAD STR CU PVC/PVC STOS PLTC/ITC BLACK 1000 FT | 16 AWG 13C 7S | CARRETE DE 1000 FT | ||
| 16 AWG · 25 conductores (1) | |||||
| 56695499 | 16/8 TRIAD STR CU PVC/PVC STOS TC NEGRO 16/8 TRIAD STR CU PVC/PVC STOS TC BLACK | 16 AWG 25C 7S | CARRETE CORTE A LA MEDIDA | ||
Aplicación y características

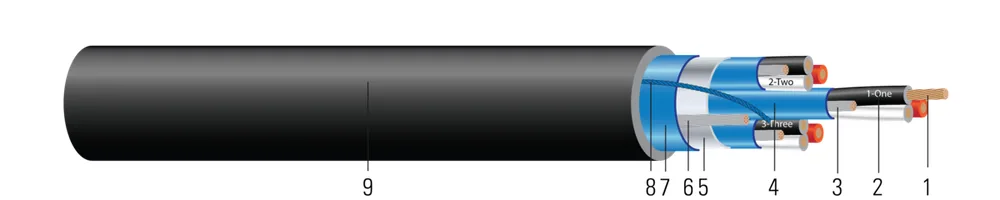

Los cables de instrumentación tipo PLTC conforme a UL 13 y tipo ITC conforme a UL 2250 de Southwire son adecuados para instalaciones como se describen en el artículo 336 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización y para uso general en sistemas de distribución de manufactura, industrial y comercial. Los cables están construidos con conductores de cobre de 7 hilos aislados con PVC. Los conductores en tríada están coloreados negro, blanco, rojo e impresos con alfanuméricos. Cada tríada tiene un foil de poliéster aluminio con cobertura 100% y un hilo drenaje estañado. El conjunto general está cubierto con foil de poliéster aluminio con cobertura 100% y un hilo drenaje estañado. El cable es adecuado para uso en charolas portacables, canalizaciones, conducto, aéreo (cuando está soportado con un mensajero). El cable está clasificado para -30°C a 105°C y clasificado para ubicaciones peligrosas Clase I División II, y resistente al sol. La cubierta es PVC negro con un cordón de desgarre de nylon para fácil remoción.
Normas y referencias
- UL 13 Power-Limited Circuit Cables
- UL 2250 Instrumentation Tray Cable
- IEEE 383 Flame Test (70,000 btu)
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
- RoHS-2 (European Directive 2011/65/EU)
- NEC Article 336 Power and Control Tray Cable
