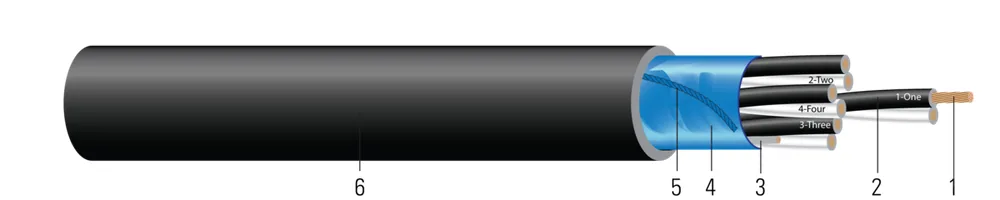

300V CU PVC/PVC pares POS
- Núm. Southwire
- SPEC43301
Cable de instrumentación tipo PLTC/ITC de 300 voltios, conductores de cobre, individuales aislados con PVC, blindaje general POS. Chaqueta de PVC resistente al calor, la humedad y la luz solar, clasificación RoHS, rango de -30°C a 105°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (21) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 11 | 0.0450.11 | 150.38 | 350.89 | 0.2340.59 | 3248 | 1.43.56 | 6.6699.92 | 57887302 |
| 18 AWG18 AWG | 22 | 0.0450.11 | 150.38 | 501.27 | 0.4111.04 | 71106 | 2.46.10 | 6.6699.92 | 59144801 |
| 18 AWG18 AWG | 44 | 0.0450.11 | 150.38 | 501.27 | 0.4461.13 | 103153 | 2.66.60 | 6.6699.92 | 59145001 |
| 18 AWG18 AWG | 88 | 0.0450.11 | 150.38 | 651.65 | 0.5791.47 | 183272 | 3.48.64 | 6.6699.92 | 59145201 |
| 16 AWG16 AWG | 11 | 0.0560.14 | 150.38 | 350.89 | 0.2550.65 | 4263 | 1.53.81 | 4.1816.22 | 56692899 |
| 16 AWG16 AWG | 22 | 0.0560.14 | 150.38 | 501.27 | 0.4091.04 | 86128 | 2.46.10 | 4.1816.22 | 59682201 |
| 16 AWG16 AWG | 44 | 0.0560.14 | 150.38 | 651.65 | 0.5161.31 | 146217 | 3.07.62 | 4.1816.22 | 59681601 |
| 16 AWG16 AWG | 88 | 0.0560.14 | 150.38 | 751.91 | 0.6621.68 | 260387 | 3.99.91 | 4.1816.22 | 59681701 |
| 1818 | 40.6640.66 | 0.09570.0957 | |||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (21)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 18 AWG · 2 conductores (2) | ||||
| 57887399 | 18/1 PAIR STR CU PVC/PVC OAS TC NEGRO 0 FT 18/1 PAIR STR CU PVC/PVC OAS TC BLACK 0 FT | 18 AWG 2C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 57887302 | 18/1 PAR CABLEADO CU PVC/PVC OAS TC NEGRO 1000 FT 18/1 PAIR STR CU PVC/PVC OAS TC BLACK 1000 FT | 18 AWG 2C 7 STR | CARRETE DE 1000 FT | |
| 18 AWG · 5 conductores (2) | ||||
| 59144899 | 18/2 PAR STR CU PVC/PVC FOIL-IN PLTC/ITC NEGRO 18/2 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC BLACK | 18 AWG 5C 7S | CARRETE CORTE A LA MEDIDA | |
| 59144801 | 18/2 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC NEGRO 2500 FT 18/2 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC BLACK 2500 FT | 18 AWG 5C 7S | CARRETE DE 2500 FT | |
| 18 AWG · 9 conductores (2) | ||||
| 59145099 | 18/4 PAR CABLEADO CU PVC/PVC OAS PLTC/ITC NEGRO 18/4 PAIR STR CU PVC/PVC OAS PLTC/ITC BLACK | 18 AWG 9C 7S | CARRETE CORTE A LA MEDIDA | |
| 59145001 | 18/4 PAR CABLEADO CU PVC/PVC OAS PLTC/ITC NEGRO 2500 FT 18/4 PAIR STR CU PVC/PVC OAS PLTC/ITC BLACK 2500 FT | 18 AWG 9C 7S | CARRETE DE 2500 FT | |
| 18 AWG · 17 conductores (2) | ||||
| 59145299 | 18 AWG 8 PARES PVC/PVC POS PLTC/ITC NEGRO 18 8 PAIR PVC/PVC POS PLTC/ITC BLACK | 18 AWG 17C 7S | CARRETE CORTE A LA MEDIDA | |
| 59145201 | 18 8 PAR PVC/PVC POS PLTC/ITC NEGRO 2500 FT 18 8 PAIR PVC/PVC POS PLTC/ITC BLACK 2500 FT | 18 AWG 17C 7S | CARRETE DE 2500 FT | |
| 16 AWG · 2 conductores (4) | ||||
| 56692899 | 16/1 PAR CABLEADO CU PVC/PVC OAS PLTC/ITC NEGRO 16/1 PAIR STR CU PVC/PVC OAS PLTC/ITC BLACK | 16 AWG 2C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 59682199 | 16/1 PAIR STR CU PVC/PVC OAS PLTC/ITC NEGRO 16/1 PAIR STR CU PVC/PVC OAS PLTC/ITC BLACK | 16 AWG 2C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 59682101 | 16/1 PAR CABLEADO CU PVC/PVC OAS PLTC/ITC NEGRO 1000 FT 16/1 PAIR STR CU PVC/PVC OAS PLTC/ITC BLACK 1000 FT | 16 AWG 2C 7 STR | CARRETE DE 1000 FT | |
| 59682102 | 16/1 PAR CABLEADO CU PVC/PVC OAS PLTC/ITC NEGRO 2500 FT 16/1 PAIR STR CU PVC/PVC OAS PLTC/ITC BLACK 2500 FT | 16 AWG 2C 7 STR | CARRETE DE 2500 FT | |
| 16 AWG · 5 conductores (3) | ||||
| 59682299 | 16/2 PAR STR CU PVC/PVC FOIL-IN PLTC/ITC NEGRO 16/2 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC BLACK | 16 AWG 5C 7S | CARRETE CORTE A LA MEDIDA | |
| 59682201 | 16/2 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC NEGRO 1000 FT 16/2 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC BLACK 1000 FT | 16 AWG 5C 7S | CARRETE DE 1000 FT | |
| 59682202 | 16/2 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC NEGRO 2500 FT 16/2 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC BLACK 2500 FT | 16 AWG 5C 7S | CARRETE DE 2500 FT | |
| 16 AWG · 9 conductores (3) | ||||
| 59681699 | 16/4 PAR STR CU PVC/PVC FOIL-IN PLTC/ITC NEGRO 16/4 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC BLACK | 16 AWG 9C 7S | CARRETE CORTE A LA MEDIDA | |
| 59681601 | 16/4 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC NEGRO 1000 FT 16/4 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC BLACK 1000 FT | 16 AWG 9C 7S | CARRETE DE 1000 FT | |
| 59681602 | 16/4 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC NEGRO 2500 FT 16/4 PAIR STR CU PVC/PVC FOIL-IN PLTC/ITC BLACK 2500 FT | 16 AWG 9C 7S | CARRETE DE 2500 FT | |
| 16 AWG · 17 conductores (3) | ||||
| 59681799 | 16 AWG 8 PARES PVC/PVC POS PLTC/ITC NEGRO 16 8 PAIR PVC/PVC POS PLTC/ITC BLACK | 16 AWG 17C 7S | CARRETE CORTE A LA MEDIDA | |
| 59681701 | 16 8 PAR PVC/PVC POS PLTC/ITC NEGRO 1000 FT 16 8 PAIR PVC/PVC POS PLTC/ITC BLACK 1000 FT | 16 AWG 17C 7S | CARRETE DE 1000 FT | |
| 59681702 | 16 8 PAR PVC/PVC POS PLTC/ITC NEGRO 2500 FT 16 8 PAIR PVC/PVC POS PLTC/ITC BLACK 2500 FT | 16 AWG 17C 7S | CARRETE DE 2500 FT | |
Aplicación y características
Los cables de instrumentación Southwire tipo PLTC conforme a UL 13 y tipo ITC conforme a UL 2250 son adecuados para instalaciones como se describe en el artículo 336 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización y para uso general en sistemas de distribución industrial, manufacturero y comercial. Los cables se construyen con conductores de cobre cableado de 7 hilos aislados con PVC. Los conductores apareados están coloreados negro, blanco e impresos alfanuméricos. El conjunto completo está cubierto con papel de aluminio/poliéster con cobertura del 100% y un conductor de drenaje estañado. El cable es apto para uso en charolas portacables, canalizaciones, tubo conduit, aéreo (cuando está soportado con un mensajero). El cable está clasificado para -30°C a 105°C y clasificado para lugares peligrosos clase I división II, y resistente a la luz solar. La cubierta es PVC negro con cordón de nylon para fácil remoción.
Normas y referencias
- UL 13 Power-Limited Circuit Cables
- UL 2250 Instrumentation Tray Cable
- IEEE 383 Flame Test (70,000 btu)
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
- RoHS-2 (European Directive 2011/65/EU)
- NEC Article 336 Power and Control Tray Cable
