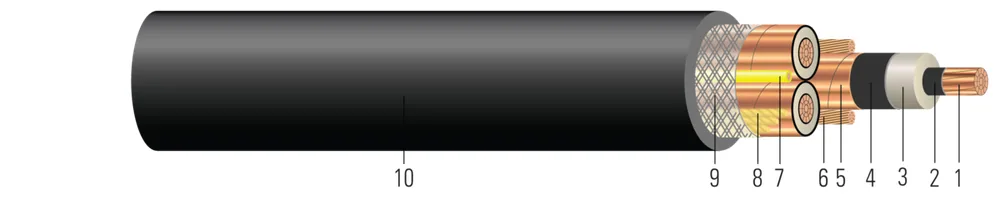

3/C CU 8KV 100% XLPE/PVC RHINOPOWER™ Tipo MP-GC. Aprobado por MSHA
- Núm. Southwire
- SPEC47812
Conductores de cobre Clase B, nivel de aislamiento de polietileno reticulado (XLP) al 100%, pantalla de cinta de cobre, chaqueta de policloruro de vinilo (PVC), 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Aislamiento (in)(cm) | Tamaño de Verificación de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 33 | 77 | 0.2680.68 | 1152.92 | 0.5281.34 | 88 | 1152.92 | 1.5653.98 | 16372436 | 57172499 |
| 2/0 AWG2/0 AWG | 33 | 1919 | 0.3760.96 | 1152.92 | 0.6401.63 | 88 | 1503.81 | 1.8804.78 | 27234052 | 56994999 |
| 4/0 AWG4/0 AWG | 33 | 1919 | 0.4741.20 | 1152.92 | 0.7351.87 | 88 | 1453.68 | 2.1205.38 | 31884744 | 56994899 |
| 500 KCMIL500 KCMIL | 33 | 3737 | 0.7351.87 | 1152.92 | 0.9962.53 | 88 | 1403.56 | 2.7506.99 | 788011727 | 58765799 |
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0460.07 | 0.0370.06 | 453205.48 | 18.747.50 | 159159 | 57172499 | ||
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0360.05 | 0.0340.05 | 910412.77 | 22.557.15 | 243243 | 56994999 | ||
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0290.04 | 0.0320.05 | 1447656.35 | 25.464.52 | 321321 | 56994899 | ||
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0300.04 | 0.0200.03 | 0.0290.04 | 34201551.28 | 33.083.82 | 536536 | 58765799 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 57172499 | 2 AWG 7 HILOS CU 3 CONDUCTORES XLP 2x6GW 1x8GC MP-GC RHINOPOWER 8KV 100% NEGRO FORRO PVC 2-7 CU 3/C XLP 2x6GW 1x8GC MP-GC RHINOPOWER 8KV 100% BLACK PVC JKT | 2 AWG 3C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 56994999 | 2/0-19 CU 3 CONDUCTORES XLP 2x3GW 1x8GC MP-GC CUBIERTA 8KV 100% NEGRO PVC JKT 2/0-19 CU 3/C XLP 2x3GW 1x8GC MP-GC JACKETING 8KV 100% BLACK PVC JKT | 2/0 AWG 3C 19 STR | CARRETE CORTE A LA MEDIDA | |
| 56994899 | 4/0-19 CU 3 CONDUCTORES XLP 2x1GW 1x8GC MP-GC RHINOPOWER 8KV 100% NEGRO CUBIERTA PVC 4/0-19 CU 3/C XLP 2x1GW 1x8GC MP-GC RHINOPOWER 8KV 100% BLACK PVC JKT | 4/0 AWG 3C 19 STR | CARRETE CORTE A LA MEDIDA | |
| 58765799 | 500-37 CU 3/C XLP 2x4/0GW 1x8GC MP-GC RHINOPOWER 8KV 100% NEGRO CUBIERTA PVC 500-37 CU 3/C XLP 2x4/0GW 1x8GC MP-GC RHINOPOWER 8KV 100% BLACK PVC JKT | 500 KCMIL 3C 37S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
El cable alimentador de mina RHINOPOWERTM Tipo MP-GC es un cable de alimentación pesado para uso en circuitos estacionarios horizontales de distribución de energía HV en minas, para aplicaciones permanentes o semi-portátiles con transmisión de energía en minas profundas, minas de superficie, canteras, túneles, en tubo conduit o ducto (sin exceder el voltaje máximo clasificado), y adecuado para enterramiento directo en lugares húmedos o secos. Para requisitos de caída vertical, consulte con especialista en aplicaciones de la fábrica.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B496 Compact Round Concentric-lay-standard copper
- ICEA S-75-381 Portable and Power Feeder Cables for Use in Mines
- MSHA Approved
