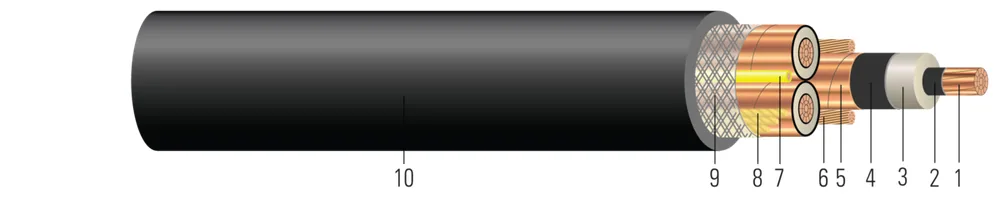

3/C CU 8KV 100% EPR/CPE RHINOPOWER™ Tipo MP-GC. Aprobado por MSHA
- Núm. Southwire
- SPEC47811
Conductores de cobre Clase B, nivel de aislamiento de hule de etileno propileno (EPR) al 100%, pantalla de cinta de cobre, chaqueta de polietileno clorado (CPE) con franjas reflejantes opcionales
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Aislamiento (in)(cm) | Tamaño de Verificación de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 4/0 AWG4/0 AWG | 33 | 1919 | 0.4741.20 | 1152.92 | 0.7381.87 | 88 | 1403.56 | 2.1205.38 | 38385712 | 57925899 |
| 350 KCMIL350 KCMIL | 33 | 855855 | 0.6151.56 | 952.41 | 0.9372.38 | 88 | 1403.56 | 2.8107.14 | 64539603 | 58181299 |
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0650.10 | 0.0230.03 | 0.0320.05 | 1447656.35 | 25.464.52 | 321321 | 57925899 | ||
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0410.06 | 0.0210.03 | 0.0310.05 | 23941085.90 | 33.785.60 | 435435 | 58181299 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 57925899 | 4/0-19 CU 3 CONDUCTORES EPR 2x1GW 1x8GC MP-GC RHINOPOWER 8KV NEGRO CUBIERTA CPE 0 FT 4/0-19 CU 3/C EPR 2x1GW 1x8GC MP-GC RHINOPOWER 8KV BLACK CPE JKT 0 FT | 4/0 AWG 3C 19 STR | CARRETE CORTE A LA MEDIDA | |
| 58181299 | 350-855 CU ESTAÑADO 3 CONDUCTORES EPR 2x2/0GW 1x6GC MP-GC RHINOPOWER 8KV 100% FORRO CPE NEGRO 350-855 TINNED CU 3/C EPR 2x2/0GW 1x6GC MP-GC RHINOPOWER 8KV 100% BLACKCPE JKT | 350 KCMIL 3C 855S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
El cable alimentador de mina RHINOPOWERTM Tipo MP-GC es un cable de alimentación pesado para uso en circuitos estacionarios horizontales de distribución de energía HV en minas, para aplicaciones permanentes o semi-portátiles con transmisión de energía en minas profundas, minas de superficie, canteras, túneles, en tubo conduit o ducto (sin exceder el voltaje máximo clasificado), y adecuado para enterramiento directo en lugares húmedos o secos. Para requisitos de caída vertical, consulte con especialista en aplicaciones de la fábrica.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B496 Compact Round Concentric-lay-standard copper
- ICEA S-75-381 Portable and Power Feeder Cables for Use in Mines
- MSHA Approved
