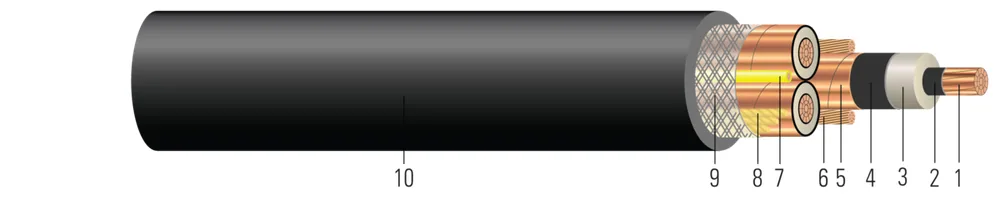

3/C CU 5KV 100% y 133% XLPE/PVC RHINOPOWER™ Tipo MP-GC. Aprobado por MSHA
- Núm. Southwire
- SPEC47802
Conductores de cobre clase B, aislamiento de polietileno reticulado (XLP) 100% y 133%, blindaje de cinta de cobre, cubierta de cloruro de polivinilo (PVC), 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Aislamiento (in)(cm) | Tamaño de Verificación de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 AWG4 AWG | 33 | 77 | 0.2120.54 | 902.29 | 0.4401.12 | 88 | 1102.79 | 1.3203.35 | 11581723 | 57727699 |
| 2 AWG2 AWG | 33 | 77 | 0.2680.68 | 902.29 | 0.4781.21 | 88 | 1152.92 | 1.5653.98 | 16862509 | 58082799 |
| 1 AWG1 AWG | 33 | 1919 | 0.2980.76 | 902.29 | 0.5061.29 | 88 | 1102.79 | 1.5303.89 | 17792647 | 59286899 |
| 1/0 AWG1/0 AWG | 33 | 1919 | 0.3360.85 | 902.29 | 0.5461.39 | 88 | 1604.06 | 1.6304.14 | 21493198 | 58464899 |
| 4 AWG4 AWG | 0.2580.38 | 0.3250.48 | 0.0490.07 | 0.0380.06 | 285129.27 | 15.840.13 | 122122 | 57727699 | ||
| 2 AWG2 AWG | 0.1620.24 | 0.2040.30 | 0.0390.06 | 0.0350.05 | 453205.48 | 18.747.50 | 159159 | 58082799 | ||
| 1 AWG1 AWG | 0.1280.19 | 0.1620.24 | 0.0360.05 | 0.0340.05 | 572259.45 | 18.346.48 | 184184 | 59286899 | ||
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1280.19 | 0.0330.05 | 0.0330.05 | 722327.49 | 19.549.53 | 211211 | 58464899 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 57727699 | 4 AWG 7 HILOS CU 3 CONDUCTORES XLP 2x8GW 1x8GC MP-GC RHINOPOWER 5KV 100% NEGRO FORRO PVC 4-7 CU 3/C XLP 2x8GW 1x8GC MP-GC RHINOPOWER 5KV 100% BLACK PVC JKT | 4 AWG 3C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 58082799 | 2 AWG 7 HILOS CU 3 CONDUCTORES XLP 2x6GW 1x8GC MP-GC RHINOPOWER 5KV 100% NEGRO FORRO PVC 2-7 CU 3/C XLP 2x6GW 1x8GC MP-GC RHINOPOWER 5KV 100% BLACK PVC JKT | 2 AWG 3C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 59286899 | 1 AWG 19 HILOS CU 3 CONDUCTORES XLP 2x5GW 1x8GC MP-GC RHINOPOWER 5KV 100% NEGRO CUBIERTA PVC 1-19 CU 3/C XLP 2x5GW 1x8GC MP-GC RHINOPOWER 5KV 100% BLACK PVC JKT | 1 AWG 3C 19 STR | CARRETE CORTE A LA MEDIDA | |
| 58464899 | 1/0-19 CU 3 CONDUCTORES XLP 2x4GW 1x8GC MP-GC RHINOPOWER 5KV 100% NEGRO CUBIERTA PVC 1/0-19 CU 3/C XLP 2x4GW 1x8GC MP-GC RHINOPOWER 5KV 100% BLACK PVC JKT | 1/0 AWG 3C 19 STR | CARRETE CORTE A LA MEDIDA |
Aplicación y características
El cable alimentador de mina RHINOPOWERTM Tipo MP-GC es un cable de alimentación pesado para uso en circuitos estacionarios horizontales de distribución de energía HV en minas, para aplicaciones permanentes o semi-portátiles con transmisión de energía en minas profundas, minas de superficie, canteras, túneles, en tubo conduit o ducto (sin exceder el voltaje máximo clasificado), y adecuado para enterramiento directo en lugares húmedos o secos. Para requisitos de caída vertical, consulte con especialista en aplicaciones de la fábrica.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B496 Compact Round Concentric-lay-standard copper
- ICEA S-75-381 Portable and Power Feeder Cables for Use in Mines
- MSHA Approved
