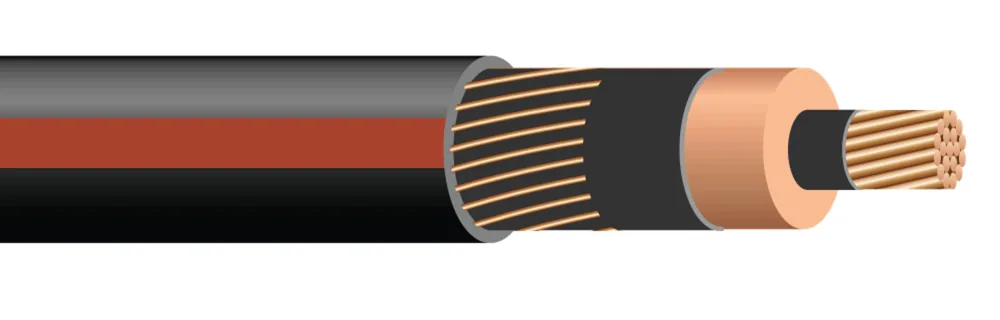

Cobre 15KV EPR MV con cubierta de LLDPE
- Núm. Southwire
- MVDIST49
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (28) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Espesor del Aislamiento (mils)(mm) | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|
| 11 | 2 AWG2 AWG | 77 | 2205.59 | 107127.21 | 8081202 | 61769999 |
| 11 | 1/0 AWG1/0 AWG | 1919 | 2205.59 | 115029.22 | 8831315 | 62797099 |
| 11 | 2/0 AWG2/0 AWG | 1919 | 2205.59 | 119430.33 | 10201518 | 62797399 |
| 11 | 4/0 AWG4/0 AWG | 1919 | 2205.59 | 133333.87 | 14372139 | 62149415 |
| 11 | 350 KCMIL350 KCMIL | 3737 | 2205.59 | 151238.42 | 21363179 | 62796799 |
| 11 | 500 KCMIL500 KCMIL | 3737 | 1754.45 | 155039.39 | 27324065 | 61998901 |
| 33 | 500 KCMIL500 KCMIL | 3535 | 2205.59 | 832912395 | 66287199 | |
| 11 | 750 KCMIL750 KCMIL | 5858 | 2205.59 | 186547.39 | 40646048 | 62843015 |
| 11 | 750 KCMIL750 KCMIL | 6161 | 2205.59 | 192548.92 | 41426164 | 60662628 |
| 11 | 1000 KCMIL1000 KCMIL | 5858 | 2205.59 | 207252.65 | 52727846 | 62734199 |
| 11 | 1000 KCMIL1000 KCMIL | 6161 | 2205.59 | 200250.87 | 42666349 | 62143615 |
| 11 | 1500 KCMIL1500 KCMIL | 9191 | 2205.59 | 229858.37 | 61739187 | 62249325 |
Números de parte en esta familia (28)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 2 AWG · 1 conductores (1) | ||||
| 61769999 | 2-7 MB CPRESS CU 15KV 220 mils 133% EPR 105C 17x14CN CUBIERTA DE POLÍMERO/RAYA ROJA 2-7 MB CPRESS CU 15KV 220 mils 133% EPR 105C 17x14CN POLY JACKET/RED STRIPE | 2 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG · 1 conductores (2) | ||||
| 62807499 | 1/0-19 MB CPRESS CU 15KV 175 mils 100% EPR 105C 9x14CN CUBIERTA POLY/RAYA ROJA 1/0-19 MB CPRESS CU 15KV 175 mils 100% EPR 105C 9x14CN POLY JACKET/REDSTRIPE | 1/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 62797099 | 1/0-19 MB CPRESS CU 15KV 220 mils 133% EPR 105C 9x14CN CUBIERTA POLY/RAYA ROJA 1/0-19 MB CPRESS CU 15KV 220 mils 133% EPR 105C 9x14CN POLY JACKET/REDSTRIPE | 1/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG · 1 conductores (1) | ||||
| 62797399 | 2/0-19 MB CPRESS CU 15KV 220 mils 133% EPR 105C 11x14CN CUBIERTA POLY/RAYA ROJA 2/0-19 MB CPRESS CU 15KV 220 mils 133% EPR 105C 11x14CN POLY JACKET/RED STRIPE | 2/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG · 1 conductores (3) | ||||
| 62149415 | CABLE 4/0-19 CPRESS CU 15KV 220 mils 133% EPR 105C 11x12CN CUBIERTA POLY 4/0-19 MB CPRESS CU 15KV 220 mils 133% EPR 105C 11x12CN POLY JACKET | 4/0 AWG 1C 19S | CARRETE DE 2500 FT | |
| 62797599 | 4/0-19 MB CPRESS CU 15KV 220 mils 133% EPR 105C 18x14CN CUBIERTA POLY/RAYA ROJA 4/0-19 MB CPRESS CU 15KV 220 mils 133% EPR 105C 18x14CN POLY JACKET/RED STRIPE | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 62803899 | 4/0-19 MB CPRESS CU 35KV 345 mils 100% EPR 105C 18x14CN CUBIERTA POLY/RAYA ROJA 4/0-19 MB CPRESS CU 35KV 345 mils 100% EPR 105C 18x14CN POLY JACKET/RED STRIPE | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil · 1 conductores (1) | ||||
| 62796799 | 350-37 MB CPRESS CU 15KV 220 mils 133% EPR 105C 18x12CN CUBIERTA POLY/RAYA ROJA 350-37 MB CPRESS CU 15KV 220 mils 133% EPR 105C 18x12CN POLY JACKET/RED STRIPE | 350 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil · 1 conductores (9) | ||||
| 62146415 | CABLE 500-37 CPRESS CU 15KV 175 mils 100% EPR 105C 16x10CN CUBIERTA POLY 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 16x10CN POLY JACKET | 500 KCMIL 1C 37S | CARRETE DE 950 FT | |
| 62146416 | CABLE 500-37 CPRESS CU 15KV 175 mils 100% EPR 105C 17x10CN CUBIERTA POLY 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 17x10CN POLY JACKET | 500 KCMIL 1C 37S | CARRETE DE 1010 FT | |
| 62808399 | 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 17x10CN CUBIERTA POLY/RAYA ROJA 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 17x10CN POLY JACKET/RED STRIPE | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 66055199 | 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 18x14CN CUBIERTA POLY/RAYA ROJA 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 18x14CN POLY JACKET/RED STRIPE | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 61998999 | 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 26x12CN FORRO POLY/RAYA ROJA 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 26x12CN POLY JACKET/RED STRIPE | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 61998901 | 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 26x12CN FORRO POLY/RAYA ROJA 500-37 MB CPRESS CU 15KV 175 mils 100% EPR 105C 26x12CN POLY JACKET/RED STRIPE | 500 KCMIL 1C 37S | CARRETE DE 1500 FT | |
| 62798399 | 500-37 MB CPRESS CU 15KV 220 mils 133% EPR 105C 17x10CN CUBIERTA POLY/RAYA ROJA 500-37 MB CPRESS CU 15KV 220 mils 133% EPR 105C 17x10CN POLY JACKET/RED STRIPE | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 62193415 | CABLE 500-37 CPRESS CU 15KV 220 mils 133% EPR 105C 26x12CN CUBIERTA POLY 500-37 MB CPRESS CU 15KV 220 mils 133% EPR 105C 26x12CN POLY JACKET | 500 KCMIL 1C 37S | CARRETE DE 1200 FT | |
| 62193401 | CABLE 500-37 CPRESS CU 15KV 220 mils 133% EPR 105C 26x12CN CUBIERTA POLY 500-37 MB CPRESS CU 15KV 220 mils 133% EPR 105C 26x12CN POLY JACKET | 500 KCMIL 1C 37S | CARRETE DE 1500 FT | |
| 500 kcmil · 3 conductores (1) | ||||
| 66287199 | 500-35 CPTCU 3/C PARALELO 15KV 220 mils 133% EPR 105C 26x12CN CUBIERTA POLI 500-35 CPTCU 3/C PARALLEL 15KV 220 mils 133% EPR 105C 26x12CN POLY JACKET | 500 KCMIL 3C 35S | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil · 1 conductores (5) | ||||
| 62843099 | 750-58 MB CPTCU 15KV 220 mils 133% EPR 105C 25x10CN CUBIERTA POLY 750-58 MB CPTCU 15KV 220 mils 133% EPR 105C 25x10CN POLY JACKET | 750 KCMIL 1C 58S | CARRETE CORTE A LA MEDIDA | |
| 62843015 | 750-58 MB CPTCU 15KV 220 mils 133% EPR 105C 25x10CN CUBIERTA POLY 750-58 MB CPTCU 15KV 220 mils 133% EPR 105C 25x10CN POLY JACKET | 750 KCMIL 1C 58S | CARRETE DE 1000 FT | |
| 62149815 | CABLE 750-61 CPRESS CU 15KV 220 mils 133% EPR 105C 11x14CN CUBIERTA POLY 750-61 MB CPRESS CU 15KV 220 mils 133% EPR 105C 11x14CN POLY JACKET | 750 KCMIL 1C 61S | CARRETE DE 1025 FT | |
| 60662699 | CABLE 750-61 CPRESS CU 15KV 220 mils 133% EPR 105C 25x10CN CUBIERTA POLY 750-61 MB CPRESS CU 15KV 220 mils 133% EPR 105C 25x10CN POLY JACKET | 750 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
| 60662628 | CABLE 750-61 CPRESS CU 15KV 220 mils 133% EPR 105C 25x10CN CUBIERTA POLY 750-61 MB CPRESS CU 15KV 220 mils 133% EPR 105C 25x10CN POLY JACKET | 750 KCMIL 1C 61S | CARRETE DE 1000 FT | |
| 1000 kcmil · 1 conductores (4) | ||||
| 62734199 | 1000 kcmil 58 HILOS MB CPTCU 15KV 220 mils 133% EPR 105C 26X9CN CUBIERTA POLIÉSTER/RAYA ROJA 1000-58 MB CPTCU 15KV 220 mils 133% EPR 105C 26x9CN POLY JACKET/RED STRIPE | 1000 KCMIL 1C 58S | CARRETE CORTE A LA MEDIDA | |
| 66292502 | 1000-61 CPTCU 15KV 220 mils EPR 133% 105C 26x9CN CUBIERTA POLY 1000-61 CPTCU 15KV 220 mils 133% EPR 105C 26x9CN POLY JACKET | 1000 KCMIL 1C 61S | CARRETE DE 1800 FT | |
| 62350725 | 1000-61 MB CPRESS CU 15KV 175 mils 100% EPR 105C 26x9CN CUBIERTA POLY/RAYA ROJA 1000-61 MB CPRESS CU 15KV 175 mils 100% EPR 105C 26x9CN POLY JACKET/RED STRIPE | 1000 KCMIL 1C 61S | CARRETE DE 1000 FT | |
| 62143615 | CABLE 1000-61 CPRESS CU 15KV 220 mils 133% EPR 105C 9x16CN CUBIERTA POLY 1000-61 MB CPRESS CU 15KV 220 mils 133% EPR 105C 9x16CN POLY JACKET | 1000 KCMIL 1C 61S | CARRETE DE 1035 FT | |
| 1500 kcmil · 1 conductores (1) | ||||
| 62249325 | 1500-91 MB CPRESS CU 15KV 220 mils 133% EPR 105C 13x14CN CUBIERTA POLY/RAYA ROJA 1500-91 MB CPRESS CU 15KV 220 mils 133% EPR 105C 13x14CN POLY JACKET/RED STRIPE | 1500 KCMIL 1C 91S | CARRETE DE 1000 FT | |
Aplicación y características
Se usa predominantemente para distribución primaria subterránea en sistemas de tubo conduit, adecuado para uso en lugares húmedos o secos, enterramiento directo, ducto subterráneo, y donde esté expuesto a la luz solar. Para ser usado a 15,000 voltios o menos y a temperaturas de conductor que no excedan 105°C para operación normal.
Normas y referencias
- B3: Soft Annealed Copper Wire
- B8: Concentric-Lay-Stranded Copper Conductors, Hard, Medium-Hard or Soft
- ICEA S-94-649
- AEIC CS-8
- RUS U-1
