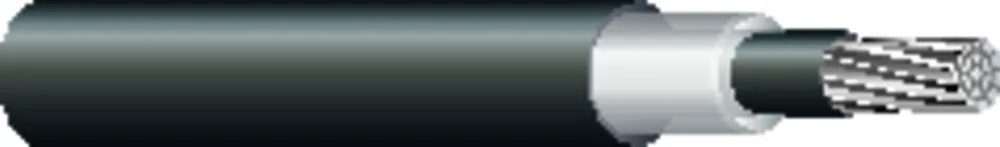

Cable separador 15kV AAC CAMV™
- Núm. Southwire
- AL600V71
Conductores de aluminio. Polietileno de alta densidad resistente a la corriente de fuga superficial (Track-Resistant).
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Número de Conductores | Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|
| 11 | 336.4 KCMIL336.4 KCMIL | 1919 | 93323.70 | 485721 | 25612304 |
| 11 | 397.5 KCMIL397.5 KCMIL | 1919 | 95924.36 | 531790 | 60690125 |
| 11 | 556.5 KCMIL556.5 KCMIL | 3737 | 112028.45 | 7391100 | 61389702 |
| 11 | 636 KCMIL636 KCMIL | 3737 | 117529.85 | 8271230 | 62291302 |
| 11 | 795 KCMIL795 KCMIL | 1919 | 129232.82 | 10171513 | 62086725 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 336.4 kcmil (2) | ||||
| 25612304 | 336.4 kcmil 19 HILOS AAC CPT 15KV 15/75/75 MILS RESISTENTE A RASTREO HDPE NEGRO 336.4-19 AAC CPT 15KV 15/75/75 MILS TRACK RESISTANT HDPE BLACK | 336.4 KCMIL 1C 19S | CARRETE DE 5000 FT | |
| 61260401 | 336.4-19 AAC CPT 15KV 75/75 MILS RESISTENTE A PISTAS HDPE NEGRO 336.4-19 AAC CPT 15KV 75/75 MILS TRACK RESISTANT HDPE BLACK | 336.4 KCMIL 1C 19S | CARRETE DE 3000 FT | |
| 397.5 kcmil (1) | ||||
| 60690125 | 397.5-19 AAC CPT 15KV 75/75 MILS RESISTENTE A PISTAS HDPE NEGRO 397.5-19 AAC CPT 15KV 75/75 MILS TRACK RESISTANT HDPE BLACK | 397.5 KCMIL 1C 19S | CARRETE DE 2500 FT | |
| 556.5 kcmil (1) | ||||
| 61389702 | 556.5-37 AAC CPT 15KV 20/75/75 MILS RESISTENTE A TRACCIÓN HDPE NEGRO 556.5-37 AAC CPT 15KV 20/75/75 MILS TRACK RESISTANT HDPE BLACK | 556.5 KCMIL 1C 37S | CARRETE DE 2000 FT | |
| 636 kcmil (1) | ||||
| 62291302 | 636-37 AAC CPT 15KV 20/75/75 MILS RESISTENTE A MARCAS HDPE NEGRO 636-37 AAC CPT 15KV 20/75/75 MILS TRACK RESISTANT HDPE BLACK | 636 KCMIL 1C 37S | CARRETE DE 3000 FT | |
| 795 kcmil (1) | ||||
| 62086725 | 795-19 AAC CPT 15KV 20/80/80 MILS RESISTENTE A MARCAS HDPE NEGRO 795-19 AAC CPT 15KV 20/80/80 MILS TRACK RESISTANT HDPE BLACK | 795 KCMIL 1C 19S | CARRETE DE 1500 FT | |
Aplicación y características
Se utiliza para distribución aérea primaria y secundaria donde el espacio es limitado o deseable para derechos de paso. Se instala como un conductor sin aislamiento; sin embargo, la cubierta es efectiva en prevenir cortocircuitos directos e instantáneos si ramas de árboles u otros objetos contactan conductores en tal proximidad cercana. La configuración de proximidad cercana resultante minimiza la cantidad de espacio y hardware requerido para la instalación de línea; particularmente útil en áreas congestionadas como callejones o pasillos estrechos.
Normas y referencias
- ASTM B230
- ASTM B231
